| مكان المنشأ: | CHINA |
|---|---|
| اسم العلامة التجارية: | WINLEY |
| رقم الموديل: | S-112.5/35 |
| الحد الأدنى لكمية: | 1unit |
| الأسعار: | $1000-$10000 |
| تفاصيل التغليف: | Plywood case |
| وقت التسليم: | 30days |
| شروط الدفع: | T/T |
| القدرة على العرض: | 1000set/month |
| إصدار الشهادات: | CE,ISO | Phase: | Three Phase |
|---|---|---|---|
| Type: | Overhead Distribution Transformer | Capacity: | 112.5 KVA |
| Primary Voltage: | 34500GrdY/19920 | Secondary Voltage: | 208Y/120 |
| Frequency: | 60Hz | Temperature Rise: | 65°C |
| Windings Material: | copper | Cooling Class: | ONAN; Self-Cooled |

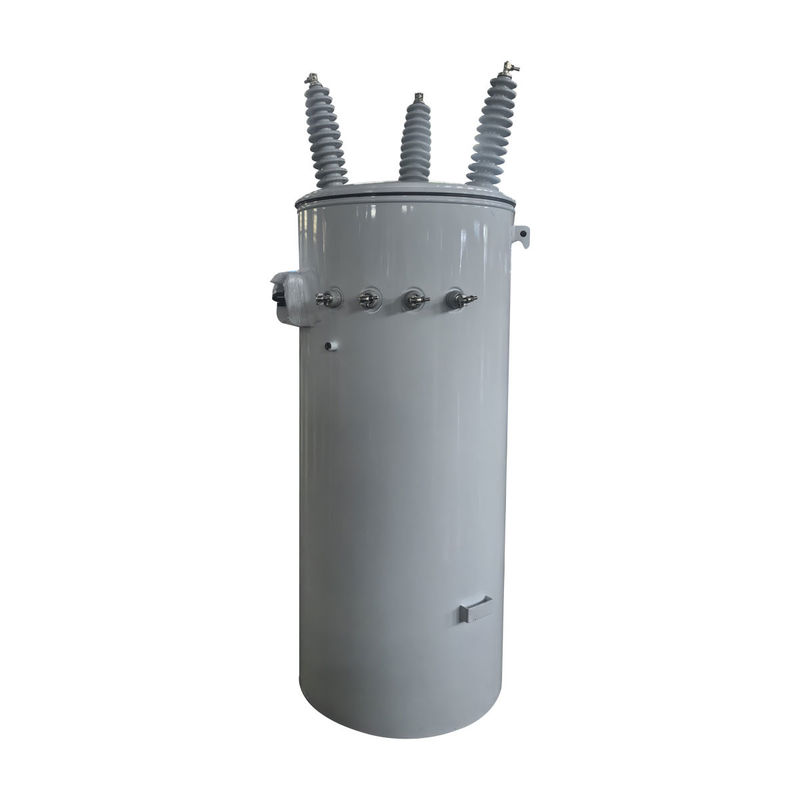

112.5Kva ثلاثة مراحل فوق رأس القطب نصب محول التوزيع زيت غمر
تم تصميم خزان وينلي الثلاثي المرحلة المثبت على القطب المستدير للخدمة في المناطق التي تحتاج فيها إلى طاقة ثلاثي المراحل ، ولكن المساحة محدودة.أنها توفر خدمة نظيفة تبدو مع تكلفة تركيب أقل من بنك من ثلاثة محولات مرحلة واحدةالـ Triplex core / coil هو الاختيار لخدمة أحمال المحرك الكهربائي خاصة مع بدء المحرك المتكرر.
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| تكوين المحول | القضيب المملوء بالسائل |
| المرحلة | ثلاث مراحل |
| السعة | 112.5 كيلو إف إيه |
| الجهد الأولي | 34500 فولت |
| الجهد الثانوي | 208Y/120 (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق | 5% |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف الهرموني) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| الأبعاد* | 35''-W x 35''-D x 75''-H |
| قطر الخزان* | 22''-OD |
| الوزن الإجمالي (المليء بالسائل) * | 2115 باوند |
| التصنيفات | تلبي/تجاوز تقييمات الكفاءة لوزارة الطاقة لعام 2016 |
| الكفاءة | 99.10٪ |
| خسارة الحمل الإجمالية (بالوات) | +/- 1,560 واط |
الرسم
الخصائص القياسية
• تلبي أو تتجاوز المعايير الحالية ANSI و IEEE و NEMA و RUS و DOE حسب الاقتضاء
• تصميم ثلاثي الرأسي
• أجهزة البورسلين عالية الجهد
(ملئ بالزيت عند 125 كيلو فولت BIL أو أعلى للحد من تداخلات الراديو)
• البوليمر المصبوب أو البورسلين منخفض الجهد
• أقراص برونزية مطلية مناسبة للاتصال بالنحاس أو الألومنيوم
• توفير التأريض منخفض الجهد
• حزام الأرض منخفض الجهد
• علامة تعريف مدققة بشكل دائم على خطوط ثانوية داخلية
• أرضية غطاء مرئية متصلة بمؤشر التركيب العلوي
• أحكام تربط الخزان
• وصلة الأرض في الخزان
• صمام تخفيف الضغط التلقائي لزيادة السلامة
• زيت معدني مع مثبط أكسدة
• خزان من الفولاذ الخفيف، الغطاء والحلقة
• أجهزة حلقات غطاء مقاومة للتآكل
• لحام الكرات المستمرة على أدوات الرفع وأقواس التثبيت
لزيادة السلامة ومقاومة التآكل
• أسفل خزان متدفق لحماية الخرق
• صلبة الطلاء في مسحوق النهاية لتحسين مقاومة للكساح والتآكل
• 10 كيلو فولت الحد الأدنى للغطاء وعزل الحلقة
• علامة KVA على الخزان
• علامة مستوى الزيت الداخلية
• لوحة اسم من الألومنيوم محفورة بالليزر
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
