| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-500/15 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

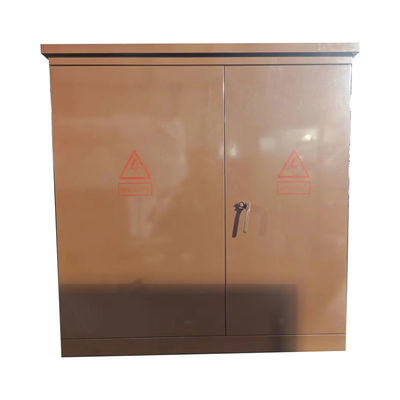

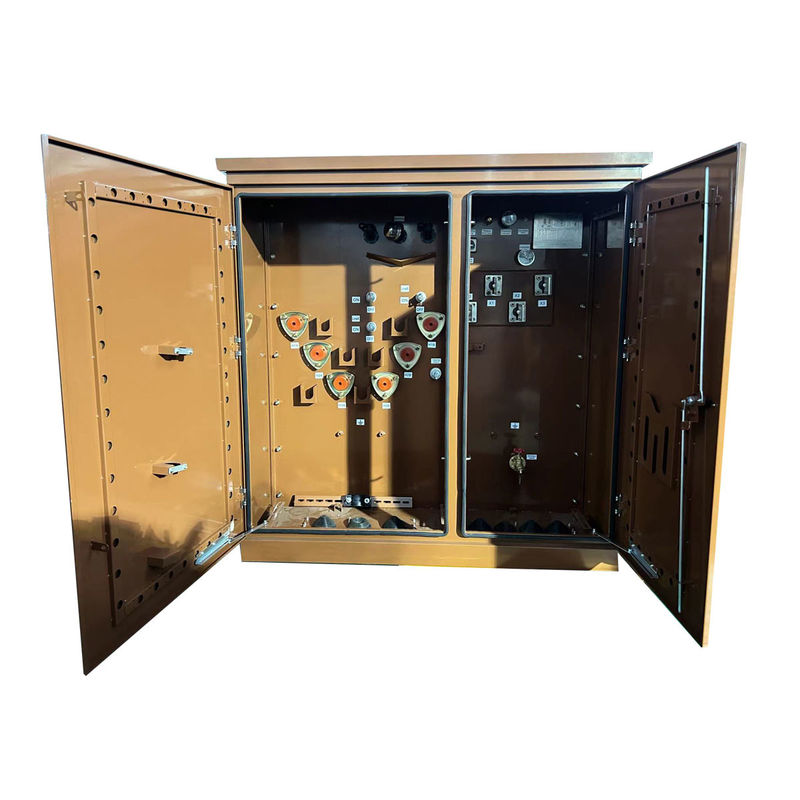

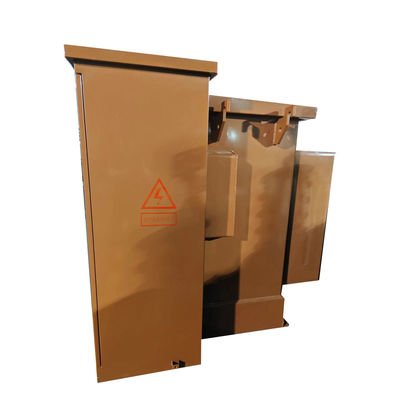

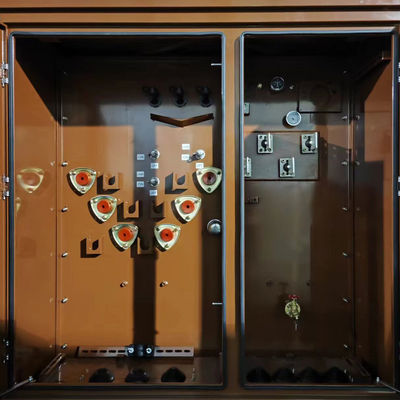

500 كوا ثلاثي المراحل التوزيع الكهربائي منصة تركيب المحول خطوة إلى أسفل 12470v إلى 480v
وصف المنتج
| اسم المنتج | المحولات الثلاثية المرحلة المثبتة على عتبة ANSI IEEE |
| الجهد القياسي | 7.2KV7.62 كيلو فولت 10 كيلو فولت 11 كيلو فولت12.47 كيلو فولت13.2KV13.8KV، 20KV أو 33KV أو 35KV |
| السعة المسموح بها | 50KVA ~ 5000KVA |
| المعيار | IEC، ANSI،DIN،BS،GB أو غيرها |
| مواد الأساس والملفوفة | "قلب معدني غير متحرك" أو "تلف النحاس" أو "تلف الألومنيوم". |
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 500 كيلوواط |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 12470 فولت |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الفازور الرئيسي | دلتا |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 480Y/277 |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | (وي-إن) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| تغيير الضغط | 5-الموقف تغيير الضغط |
| عائق | 4.35-5.75% |
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
أداء
1) لا يوجد خزان تخزين للزيت يتم تقليل ارتفاع المحول،يمكن توفير مساحة التثبيت وتكاليف النقل.
2) يمكن أن تعوض مرونة المبرد المموجة تغير حجم الزيت الناجم عن تغير درجة الحرارة.
3)الصندوق هو خزان المشعاع المموج، ليس لديه وظيفة التبريد فقط ولكن لديه أيضا وظيفة "التنفس".
4) زيت المحول لا يلامس الهواء،والذي يمنع بشكل فعال الأكسجين والماء من غمر المحول مما يؤدي إلى تدهور الأداء (شيخوخة المواد والزيت).
5) هيكل جديد من التلفزيون عالية وانخفاض الجهد، ترتيب معقول لأنبوب الزيت والاتصال الذي يزيد من قدرة القوة الميكانيكية ومكافحة الاختصار.
6)نستخدم حلقات دوامة مع مسار الزيت الطولي لإنتاج تأثير تبريد أفضل.نحن تحسين الدعم الفعال من الوجه النهائي للحلقة لتعزيز القدرة الكهربائية مكافحة الدائرة القصيرة.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
