| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-225/5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

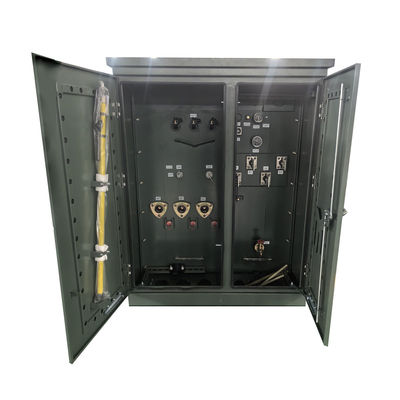

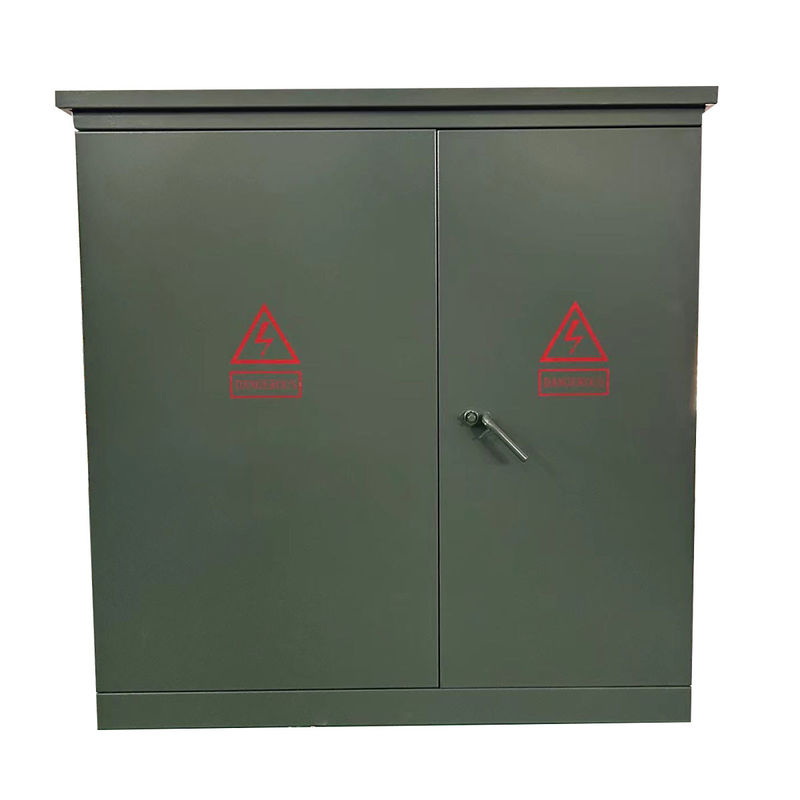

225 كيلو فولت محول توزيع ثلاثي المراحل المغمور بالزيت من 4160 فولت إلى 480 فولت
الوصف
1) الهيكل ضيق ومعقول، والحجم صغير، وهو حوالي ثلث صندوق التغيير على النمط الأوروبي بنفس السعة.
2) هيكل مغلق بالكامل ، معزول بالكامل ، لا حاجة لوضع حواجز السلامة ، وضمان موثوق به للسلامة الشخصية ؛
3) هناك مجموعة متنوعة من أنظمة إمدادات الطاقة للمستخدمين للاختيار من بينها ، والتي يمكن أن تتبنى إمدادات الطاقة النهائية وتحقق شبكة الحلقة أو إمدادات الطاقة المزدوجة.
4) يتم اعتماد محول الطاقة المغمور بالزيت S11 ، والذي يحتوي على خسارة منخفضة وارتفاع درجة حرارة منخفضة وقدرة كبيرة على الإفراط في الحمل.
5) يتم استخدام فيوز مزدوجة (فيوز الحماية الاحتياطي + فيوز التوصيل) للحماية ،وتتمتع الفتيلات المضغوطة بخصائص الحساسية المزدوجة للتيار والحرارة لضمان التشغيل الآمن والموثوق به للمنتج;
6) يمكن توصيل ومسح وصلة الكابل 200A تحت الحمل ، ويمكن تشغيلها كمفتاح حمولة في حالة الطوارئ. كما أنه يمتلك خصائص مفتاح عزل.
7) يتبنى التلفيف اتصال Dyn11 ويتبنى جوهر الحديد بنية ثلاثية المراحل من أربعة أعمدة ، بحيث يمكن أن يعمل المنتج تحت أي حمولة غير متماثلة ، ولا تتحرك النقطة المحايدة ،الجهد مستقر، جودة إمدادات الطاقة مرتفعة، وتسخين الخزانة، والضوضاء منخفضة، وأداء الحماية من البرق جيدة ؛
8)تعتمد الخزانة على تصميم مضاد للتآكل ومعالجة خاصة لطلاء الرذاذ ، جميلة وروائية ، مناسبة لمختلف البيئات ، وتحقق تأثير تجميل المدينة.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 225 كيلوواط |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 4160 فولت |
| الفازور الرئيسي | دلتا |
| البيان الأساسي | 60 كيلو فولت |
| الجهد الثانوي | 480Y/277 |
| الفازور الثانوي | (وي-إن) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| التصنيفات | تلبي/تجاوز تقييمات كفاءة وزارة الطاقة لعام 2016 |
| الكفاءة % | 99.00% |
| الخسارة الإجمالية للحمل (بالواط) عند 50% | +/- 696W |
الرسومات التقنية
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الملحقات الاختيارية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
