| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-200/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

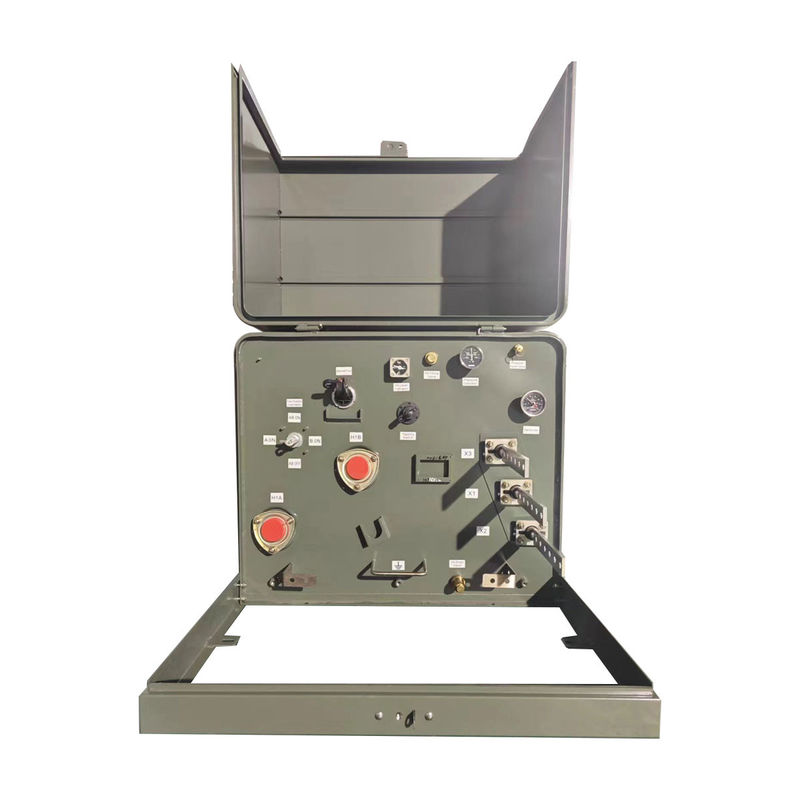

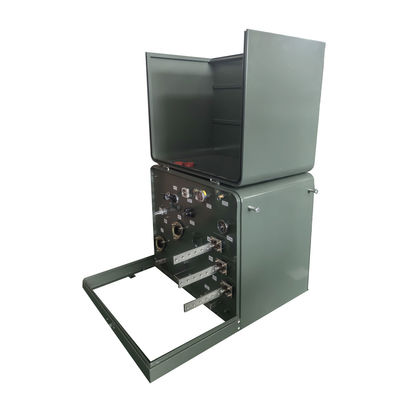

محول 200Kva أحادي المرحلة الميتة الأمامية مثبتة على منصة 34.5KV إلى 240V ANSI IEEE
القدرة القياسية للمحول المثبت على عتبة واحدة هي 15-250 كيلو فاي. عادة ما يستخدم المحول المثبت على عتبة واحدة في الأماكن التي يتطلب فيها طاقة من مرحلة واحدة للاستخدام المدني ،مثل الأجهزة المنزلية، وما إلى ذلك ، وقدرته أصغر نسبيا من محول ثلاثي المراحل.12.00(سي 57)12.20(سي 57)12.38(سي 57)12.90، CSA، الخ.
السمة
نظام الجودة معتمد على معيار ISO 9001
تلبي معايير كفاءة الطاقة في وزارة الطاقة أو تتجاوز معايير ANSI / IEEE و NEMA
طلاء الخزان يتجاوز IEEE Std C57.12.28TM-2005 و IEEE Std C57.12المعايير.29TM-2005 (وحدات الفولاذ المقاوم للصدأ فقط)
الامتثال الكامل لمعيار IEEE Std C5712متطلبات سلامة الحجرة في المعيار.28TM-2005
1جهاز تخفيف الضغط
2- إمدادات ملء السوائل وتصريفها
3لوحة اسم محفورة بالليزر
4جيب قفل عائم لسهولة المواءمة
5. تسميات الأغلفة العشرية
6غطاء خزان مقبوض
7انقر هنا للحصول على رسومات المحول
8أشرطة التلاعب من المواد غير السامة
9دبابة ذات التاج
10عتبة قابلة للإزالة
11باب مفارش مع دبوس مفارش الفولاذ المقاوم للصدأ
12الحزام الأرضي من X2 إلى أرضية الخزان
13آبار البوشينج في الهوائي للاتصالات الميتة في المرفق الأمامي
14. أوعية التشغيل عالية الجهد 200A وأوعية التشغيل منخفضة الجهد
البيانات الرئيسية
| نوع المحول | صلبة، من النوع I |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية شعاعية |
| المرحلة | مرحلة واحدة |
| السعة | 200 كيلو إف إيه |
| الجهد الأولي | 34500 فولت |
| فئة الجهد الأساسي | فئة 35 كيلو فولت |
| الفازور الرئيسي | دلتا |
| البيان الأساسي | 150 كيلو فولت |
| الجهد الثانوي | 120/240 (L-N-L) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق | 10.5-6.0% نموذجي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| تصنيف محرك النبض | لا |
| سائل العزل | زيت معدني - سائل غير PCB - سائل غير PCB |
| سعة السائل* | 110 جالون |
| مؤشر مستوى السائل | مقياس مشابه |
| مؤشر الحرارة | مقياس مشابه |
| مؤشر الضغط/الفراغ | مقياس مشابه |
| مادة التلف | الألومنيوم |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر أو أقل |
| الأبعاد* | 55.12''-W x 51.18''-D x 33.07''-H |
| التصنيفات | تلبي/تجاوز تصنيفات الكفاءة لوزارة الطاقة عام 2016 |
| الكفاءة | 99.20% |
| لا فقدان الحمل (في واط) * | +/- 683W |
| خسارة الحمل (بواط) * | +/- 2,763W |
الرسم
المواصفات
| 25kva-500kva محول من مرحلة واحدة مثبت على عتبة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
