| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-750/15 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

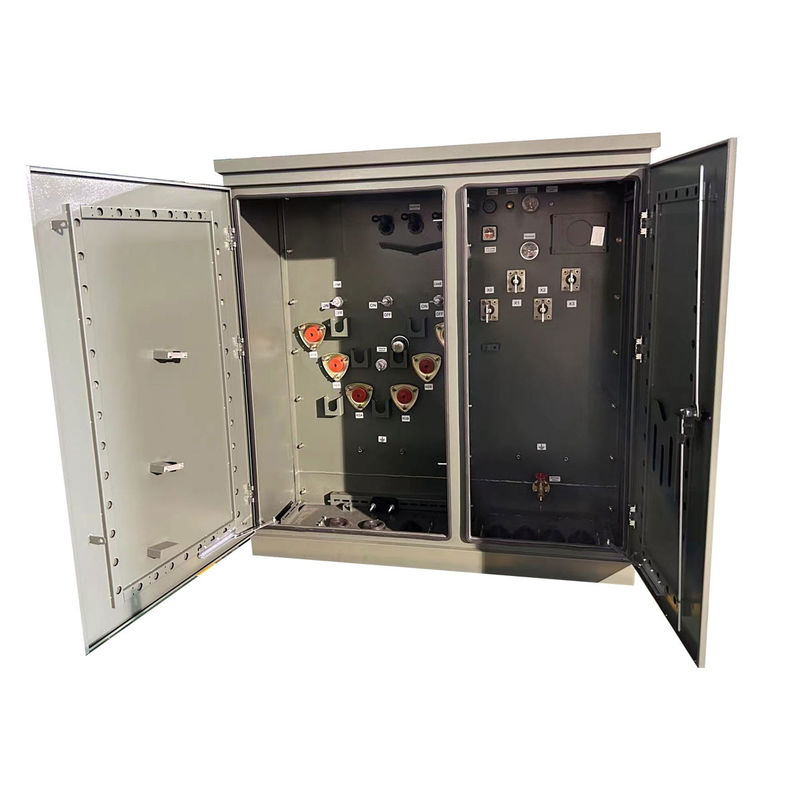

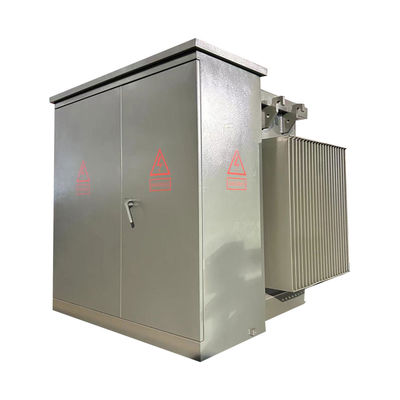

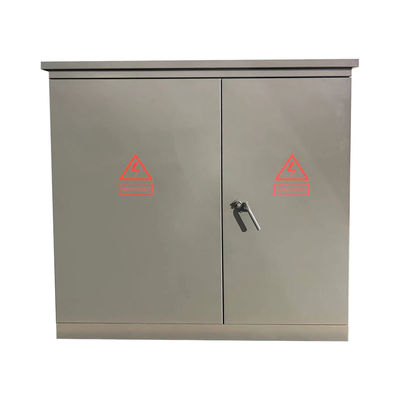

750Kva محطة تحويل طاقة كهربائية ثلاثية المراحل 13200V إلى 480V
يتم تصنيع المحولات المثبتة على العدادات في الطاقة القياسية حتى 10000 كيلو فولت، والجهد العالي حتى 34.5 كيلو فولت، وتم اختبارها وفقًا للمعايير بما في ذلك CSA ، IEEE c.57، و DOE حسب الاقتضاء.المحولات المثبتة على العلبة مليئة بالزيت ولديها تصميم مقاوم للتلاعب. يتم تقسيم المحول إلى جزأين ، المقصورة الأمامية والمقصورة الخلفية.
هيكل المنتج
المحول المرفق يحتوي على هيكليتين تخطيطيتين: تغذية الحلقة وتغذية شعاعية. يمكنك الاختيار وفقًا لاحتياجات خط الشبكة.الصورة أدناه هي محول تغذية الحلقة والغذية الشعاعية التي تنتجها ليفيان لسوق أمريكا الشمالية.
الخصائص
- الفولاذ الخفيف، خزان الفولاذ المقاوم للصدأ اختياري
- باب إغلاق ثلاثي النقاط للأمان
- عتبة قابلة للإزالة لسهولة التثبيت
- المفاصل والمدفونات من الفولاذ المقاوم للصدأ
الخزانة المشدودة مع عتبة قابلة للإزالة ذات العمق التالي:
19"ديديب لـ 300كيلوواط إلى 750كيلوواط
22"عميقة لـ 1000kV إلى 1500kV
عمق 24 "من 2000kV إلى 3750kV
عمق 30 "من 5000kV إلى 7500kV
− بناء الجبهة الحية و بناء الجبهة الميتة
- الحاجز الحديدي HV/LV
- سدادات تصريف الزيت لـ 500 كيلو إف إيه أو أقل
- صمام تصريف مع عينة ل 750 كيلو فا و أعلى
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| نوع تغذية المحول | تغذية الحلقة |
| العملية | عملية التراجع (غير معتمدة للتراجع) |
| المرحلة | ثلاث مراحل |
| السعة | 750 كيلو إف آي |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 13200 فولت |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الفازور الرئيسي | دلتا |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 480Y/277 |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | (وي-إن) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 58 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | 304 الفولاذ المقاوم للصدأ |
| الكفاءة % | 99.20% |
| الخسارة الإجمالية للحمل (بالواط) عند 50% | +/- 2,567 واط |
الرسومات التقنية
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
