| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-100/25 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

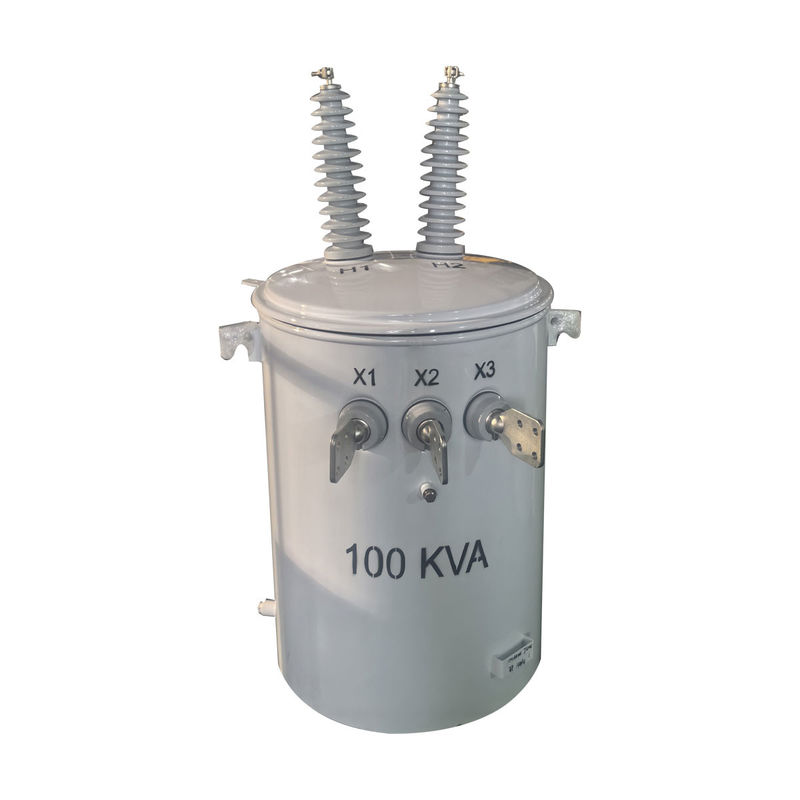

100kVA عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة عن عبارة
يمتثل WINLEY® للمرحلة الواحدة بالكامل أو حتى يتجاوز المعايير الدولية مثل ANSI / IEEE و CSA و DOE.تم تصديرها إلى أمريكا الشمالية، أمريكا الوسطى والجنوبية والأسواق الأخرى بكميات كبيرة.
الخصائص الهيكلية
نظام الجودة معتمد على معيار ISO 9001
تلبي معايير كفاءة الطاقة في وزارة الطاقة أو تتجاوز معايير ANSI/IEEE و CSA
أجهزة رفع
أدوات تركيب القيود
البورسلين ذو القوة العالية المثبتة على الغطاء
الأغلفة ذات نهاية البلاستيك
أجهزة التشغيل المنخفضة الجهد مع محطات العين
حزام الأرض المحايد منخفض الجهد ((غير موضح)) ((10-50kVA فئة B-2 و B-3 فقط)
أسطوانات دعم ANSI ((أقواس المعلقة) مع لوحة اسم محفورة بالليزر على أقواس السفلية
غطاء عازل من البوليستر
مجموعة غطاء ذاتية التهوية وإعادة الختم
دعامات دعامة لتركيب النواة/الملف
خطوط الجهد المنخفض
سدادة ملء الزيت مع حزام الأرض الغطاء
حاوية الأرض
الميزات الإضافية التدفق هي جميع القياسية على وحدات CSP نوع حماية الذاتية فقط
الرابط الوقائي الرئيسي (يتم تركيبه في غلاف الجهد العالي)
جهاز إيقاف التيار الكهربائي
مفكّك دوائر ثانوي
مقبض تشغيل مفكّك الثانوي مع إعادة تعيين الحالة الطارئة لتحمّل الزيادة وضوء إشارة الزيادة
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 100 كيلوواط |
| الجهد الأولي | 24940GrdY/14400 (2 سلك) |
| فئة الجهد الأساسي | فئة 25 كيلو فولت |
| الفازور الرئيسي | الـ (ويي) |
| البيان الأساسي | 150 كيلو فولت |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| الكفاءة | تلبي معايير وزارة الطاقة 2016 |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الأبعاد | 27''-W x 28''-D x 50''-H |
| الكفاءة | 99.00% |
| لا فقدان الحمل (في واط) | +/- 273W |
| خسارة الحمل الكامل (في واط) | +/- 1,105 واط |
| خسارة الحمل الإجمالية (بالوات) | +/- 1,378W |
رسومات المنتج
المواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
