| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-75/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

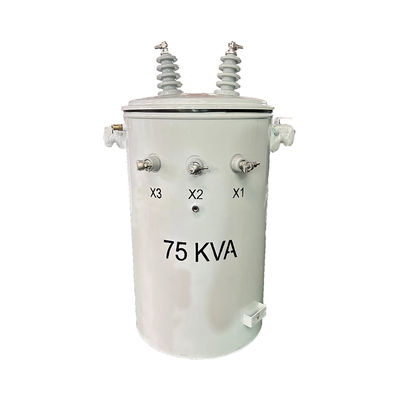

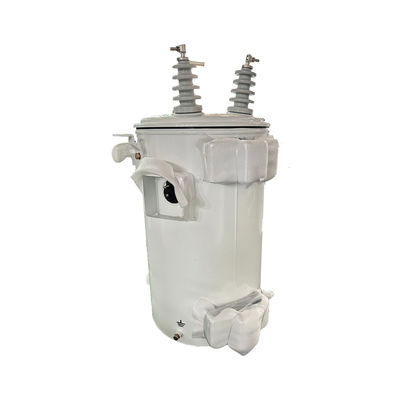

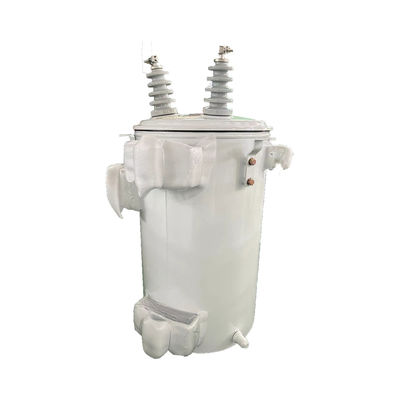

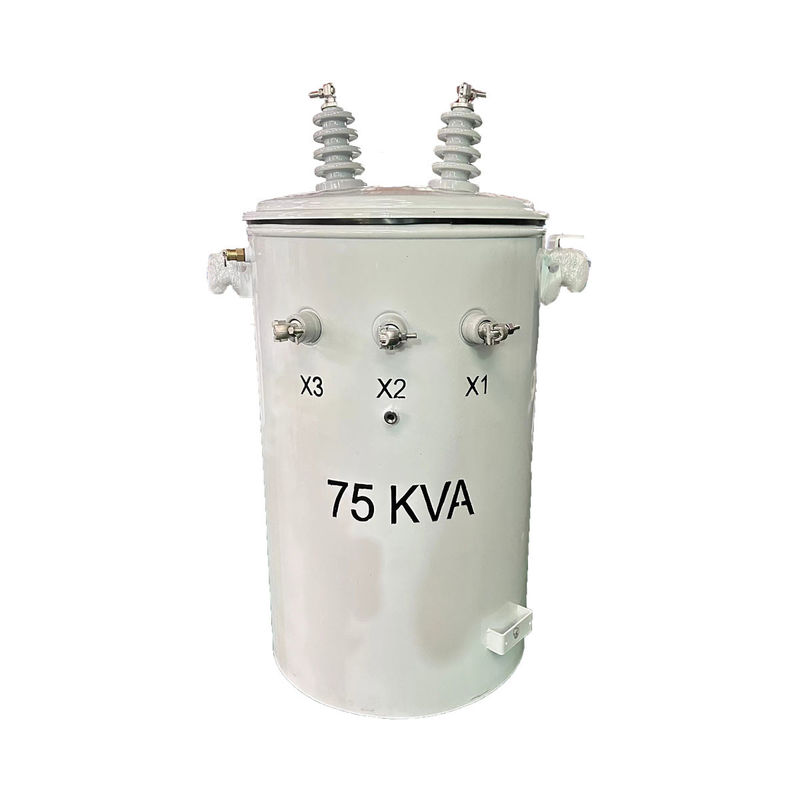

المحول الكهربائي ذو الطابع الواحد المرفق على القطب المتقدم للنفط 34.5kv 75kva
المحول هو هيكل الختم الأسطوانية. كل واحد من ثابتة مع أجهزة الأرض، وأغشية، ومدعومة المقبضات التي تتوافق مع معيار ANSI،البوشة منخفضة الجهد على جدار الخزان والقبعةيجب تعديل محول الضغط بناء على التعليمات بعد إيقاف التشغيل.
الهيكل
خصائص الأداء
1.المحولات ذات المرحلة الواحدة المثبتة على القطب مصنوعة في طاقات تصنيفية تصل إلى 333 كيلو فولت.الجهد العالي يصل إلى 34.5 كيلو فولت.
2تم تصميم محول وينلي المثبت على القطب واختباره وفقًا للمعايير بما في ذلك ANSI / CSA ، IEEE c.57، و IEC60076 حسب الاقتضاء.
3عادة ما يتم تركيب أسطوانات الفازة الواحدة مباشرة على أعمدة خشبية أو خرسانية لتطبيقات متعددة السيناريوهات مثل حمولات التوزيع العلوية السكنية والحمولات التجارية الخفيفة.ويقسمون عادة إلى أنواع تقليدية و CSP
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 75 كيلوواط |
| الجهد الأولي | 34500 فولت |
| مفتاح الجهد الأساسي | لا |
| فئة الجهد الأساسي | فئة 35 كيلو فولت |
| الفازور الرئيسي | دلتا |
| البيان الأساسي | 200 كيلو فولت |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 51 ديبا |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| مواد السكن | الفولاذ المطلي مع شريط الغطاء المقاوم للتآكل، الغطاء العلوي القابل للإزالة |
| مواد الأجهزة | أجهزة الفولاذ المقاوم للصدأ |
| نوع الطلاء | طلاء إيبوكسي مقاوم للأرصاد الجوية ومقاوم للأشعة فوق البنفسجية |
| اللون النهائي | الأبيض |
| التثبيت | دعامة معلق مزدوج |
| التثبيت | صلّة القطب عبر أقواس الهانجر |
| أدوات رفع | بما في ذلك |
| الأبعاد* | 26.77''-W x 28.35''-D x 47.24''-H |
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
