| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-150/12 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

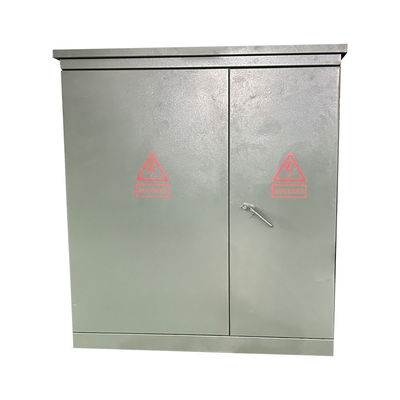

150Kva محول ثلاثي المراحل مثبت على منصة الجهد المزدوج 304 الفولاذ المقاوم للصدأ 12kv إلى 480Y/277
الأداء
المحول الثلاثي المرحلي المثبت على علبة يغمس مفتاح الحمل والصمام على جانب الجهد العالي للمحول مع قلب وملفوفات المحول في خزان الزيت نفسه ،لديها مزايا الهيكل المتقدمأداء موثوق به، وفورات الطاقة وخفض الاستهلاك، الاستخدام المرن، القدرة القوية على التكيف، والمزايا الاقتصادية.
هيكل المنتج
الخصائص القياسية
• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي لا يمكن فتحه إلا بعد فتح الباب منخفض الجهد.
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كاملة السعة أعلى وأقل من الاسمية.
• فتحة يد واحدة 10 × 18 × (أو 14 × 25 ×) في غطاء خزان المحول.
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا لأحدث معايير ANSI
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 150 كيلوواط |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 12000 فولت و 4160 فولت |
| مفتاح الجهد الأساسي | مفتاح تحديد الجهد المزدوج |
| الفازور الرئيسي | دلتا |
| الجهد الثانوي | 480Y/277 |
| الفازور الثانوي | (وي-إن) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| تصنيف محرك النبض | لا |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| تصنيف الارتفاع | 3300ft (1000 متر) فوق مستوى سطح البحر |
| مادة الخزان | 304 الفولاذ المقاوم للصدأ |
| الأبعاد | 68''W × 49'D × 50'H |
| التصنيفات | تلبي/تجاوز تقييمات كفاءة وزارة الطاقة لعام 2016 |
| الكفاءة % | 98.90٪ |
الرسومات التقنية
المواصفات
| البيانات التكنولوجية للمحول الثلاثي المرحلي | |||||||
| السعة المسموح بها | الخسارة | البعد ((ملم) | الوزن ((كجم) | ||||
| خسارة بدون حمولة ((W)) | الخسارة أثناء الحمل | W | د | هـ | وزن الزيت (L) | الوزن الإجمالي (كغ) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-150/12 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
150Kva محول ثلاثي المراحل مثبت على منصة الجهد المزدوج 304 الفولاذ المقاوم للصدأ 12kv إلى 480Y/277
الأداء
المحول الثلاثي المرحلي المثبت على علبة يغمس مفتاح الحمل والصمام على جانب الجهد العالي للمحول مع قلب وملفوفات المحول في خزان الزيت نفسه ،لديها مزايا الهيكل المتقدمأداء موثوق به، وفورات الطاقة وخفض الاستهلاك، الاستخدام المرن، القدرة القوية على التكيف، والمزايا الاقتصادية.

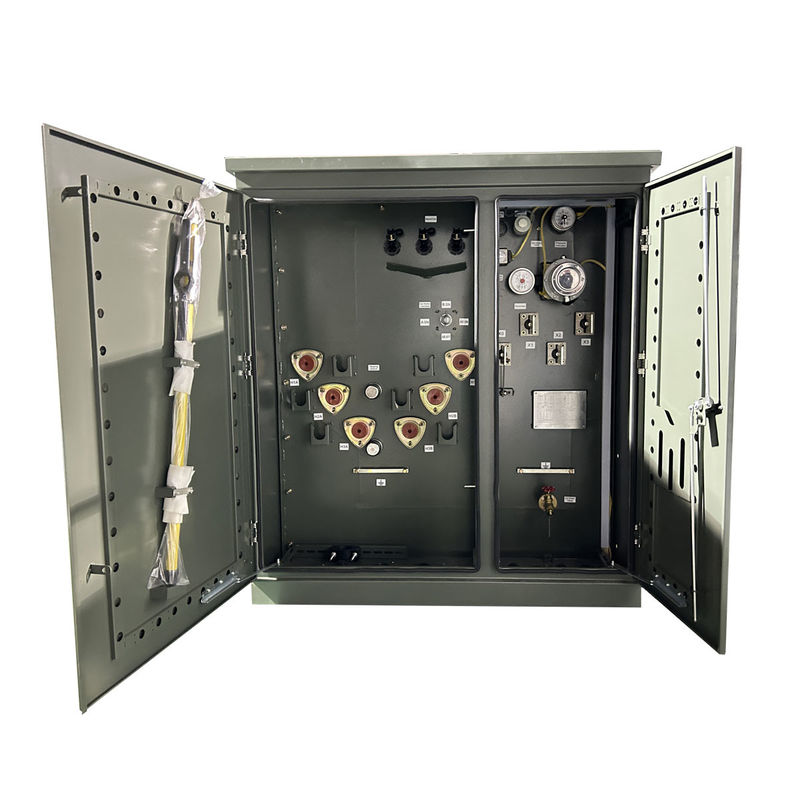

هيكل المنتج
