| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-500/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

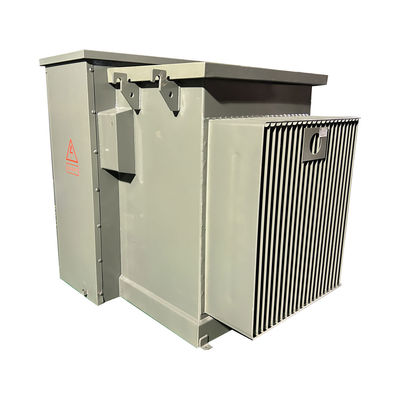

500kva محول ثلاثي المراحل مثبت على منصة Ansi Standard Loop Feed 34500v إلى 480y/277
خصائص الأداء
المحول المرفق هو محول توزيع للخدمات العامة مثبت على الأرض، والذي عادة ما يكون موجودًا في خزانة معدنية مغلقة، وتقع على منصة خرسانية صغيرة.عادة ما يتم تصنيعها في الطاقة القياسية من حوالي 75 إلى حوالي 5000 كيلو فاو وغالبا ما يتضمن مصابيح ومفاتيح مدمجةتتضمن الحاوية النموذجية خزاناً لاحتواء مجموعة النواة/الملفات من المحول المثبت على عتبة مغطى بالزيت أو ما شابه ذلك.و خزانة الأسلاك ذات حجرات أسلاك عالية ومنخفضة الجهد لإغلاق غرف الجهد العالي والمنخفض، على التوالي ، من المحول ، الخ محولنا المثبت على الوسادة تم تصميمها واختبارها وفقا لمعايير الصناعة بما في ذلك CSA، ANSI C.57وزارة الطاقة و إيه إي إي حسب الاقتضاء
هيكل المنتج
البيانات الرئيسية
| المرحلة | ثلاث مراحل |
| السعة | 500 كيلوواط |
| الجهد الأولي | 34500 فولت |
| فئة الجهد الأساسي | فئة 35 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| تغيير الضغط | 5-الموقف تغيير الضغط |
| مفتاح كسر الحمل | مفتاح انقطاع الحمل بـ 4 مواقع |
| تصنيف مفتاح كسر الحمل | 300 آمبر، 35 كيلو فولت |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| سائل العزل | سائل عازل الزيت النباتي الطبيعي القابل للتحلل الحيوي - سائل غير PCB |
| مادة التلف | الألومنيوم |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 56 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| تصنيف الحجرة | NEMA 3R خزانة الأسلاك المقاومة للطقس، خزانة مغلقة |
| الخصائص | جمعية دخول البولت الخمسية |
| سائل عازل ذو نقطة حرق عالية | |
| سائل عازل غير PCB | |
| مساكن مضادة للتلاعب | |
| أبواب المقصورة الأمامية المزدوجة ، قابلة للاغلاق | |
| غرفة الأسلاك NEMA 3R | |
| مع العصا الساخنة، ووضع الباب HV | |
| الكفاءة % | 99.10٪ |
الرسومات التقنية
صور منتجات المصنع
المواصفات
| البيانات التكنولوجية للمحول الثلاثي المرحلي | |||||||
| السعة المسموح بها | الخسارة | البعد ((ملم) | الوزن ((كجم) | ||||
| خسارة بدون حمولة ((W)) | الخسارة أثناء الحمل | W | د | هـ | وزن الزيت (L) | الوزن الإجمالي (كغ) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
