| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-1000/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

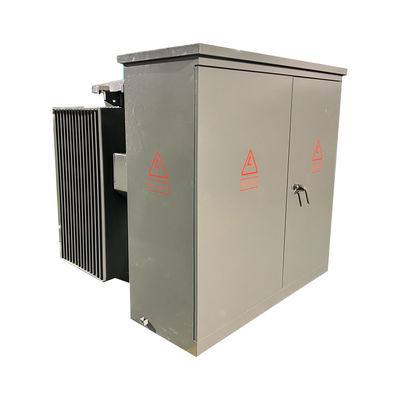

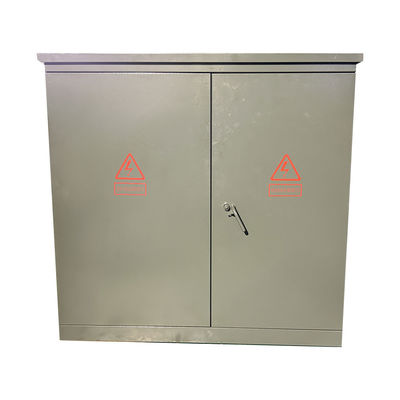

1000kva محول ثلاثي المراحل مثبت على عتبة الخطوة إلى أسفل 12470v إلى 480y/277

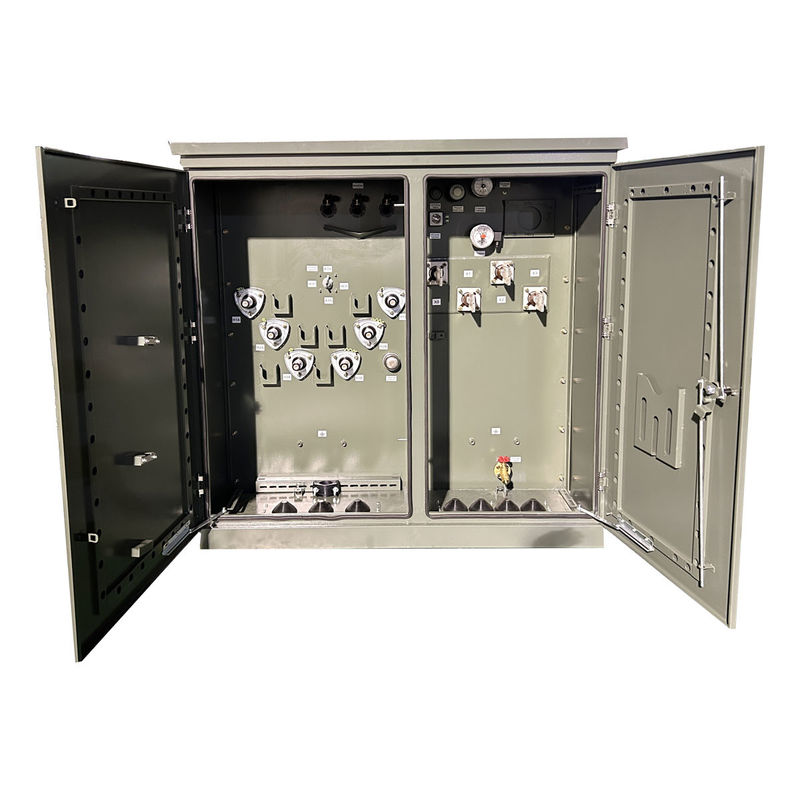

المحول الثلاثي المرحلي المثبت على منصة مصمم لاستخدامه في أنظمة التوزيع تحت الأرض،وتضمن حجراتها الآمنة عالية الجهد والمنخفضة الجهد عملها الآمن وتقلل من مخاطر الحوادث، مما يجعلها مناسبة بشكل مثالي للاستخدام في التطبيقات السكنية والمواقع السياحية والفنادق وغيرها من المباني.عادة ما تكون في الهواء الطلق.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| العملية | عملية التراجع (غير معتمدة للتراجع) |
| المرحلة | ثلاث مراحل |
| السعة | 1 MVA (1000 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 12470 فولت |
| فئة الجهد الأساسي | فئة 15 كيلو فولت |
| الفازور الرئيسي | دلتا |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 480Y/277 |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| مؤشر مستوى السائل | مقياس المكالمة التناظرية |
| مؤشر الحرارة | مقياس المكالمة التناظرية |
| مؤشر الضغط/الفراغ | مقياس المكالمة التناظرية |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 58 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| تصنيف الحجرة | NEMA 3R خزانة الأسلاك المقاومة للطقس، خزانة مغلقة |
| الأبعاد* | 73W × 69D × 73H |
| التصنيفات | تلبي/تجاوز تقييمات كفاءة وزارة الطاقة لعام 2016 |
| الكفاءة % | 99.20% |
| لا فقدان الحمل (في واط) | +/- 1,300 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 8500 واط |
الخصائص القياسية
•عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي يمكن فتحه فقط بعد
الباب منخفض الجهد مفتوح
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كامل السعة فوق
وأقل من الاسمية.
• فتحة يدوية واحدة 10 × 18 × (أو 14 × 25 ×) في المحول
غطاء الخزان
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا
مع أحدث معايير ANSI
Tالرسومات التقنية
المواصفات
| البيانات التكنولوجية للمحول الثلاثي المرحلي | |||||||
| السعة المسموح بها | الخسارة | البعد ((ملم) | الوزن ((كجم) | ||||
| خسارة بدون حمولة ((W)) | الخسارة أثناء الحمل | W | د | هـ | وزن الزيت (L) | الوزن الإجمالي (كغ) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
