محول مركب على قطب واحد من 23 كيلو فولت إلى 240 فولت يلبي معايير ANSI IEEE
وهو يدمج عازل زيادة على جهة الجهد العالي، و مفكّك الدوائر على جهة الجهد المنخفض، ويشمل مصدر حماية مدمج.هذا التصميم كله في واحد يزيل الحاجة إلى أجهزة حماية إضافية، مما أدى إلى وفورات كبيرة في التكاليف أثناء التثبيت.
الهيكل
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 100 كيلوواط |
| الجهد الأولي | 23000GrdY/13280 |
| فئة الجهد الأساسي | فئة 25 كيلو فولت |
| الفازور الرئيسي | الـ (ويي) |
| البيان الأساسي | 125 كيلو فولت |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| تلبي/تجاوز تصنيفات الكفاءة لوزارة الطاقة عام 2016 | |
| الكفاءة | 99.10٪ |
رسومات المنتج

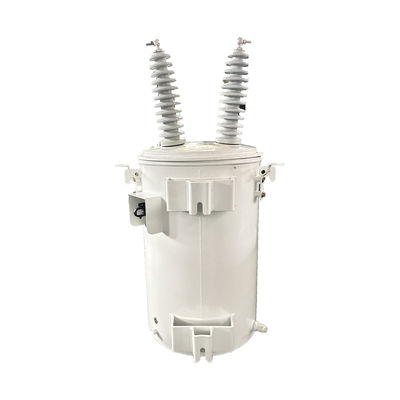

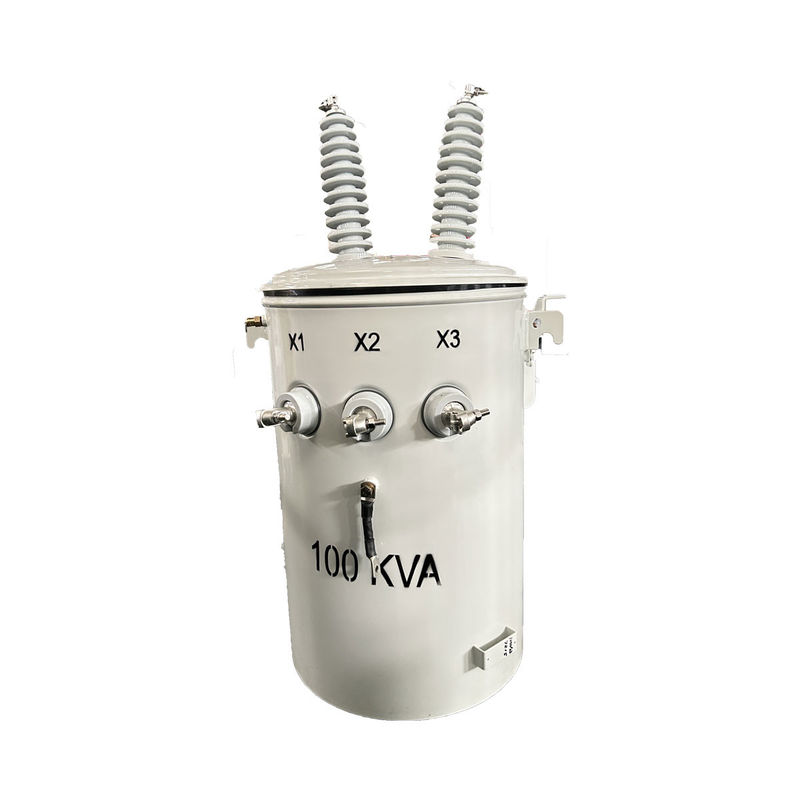

مركبة مفتاح المحول المثبتة على القطب
1تصميم الدائرة المغناطيسية
إن شكل النواة الحديدية وحجمها وانزلاقها وخسارة التيار الدوامي هي عوامل مهمة يجب مراعاتها. يمكن أن يؤدي تصميم الدائرة المغناطيسية بشكل صحيح إلى نقل طاقة فعال وتقليل الخسارة.
2تصميم التلف
يجب أن تؤخذ عوامل مثل عدد الدورات ، ومادة الأسلاك ، والعزل بين الطبقات ، وطريقة الأسلاك في الاعتبار أثناء عملية التصميم.من خلال تنفيذ تصميم التلفيق مخطط له جيداً، يمكن للمحول أن يحقق قدرة تحميل أكبر وموثوقية.
3اختيار مواد العزل
اختيار مواد العزل الصحيحة أمر بالغ الأهمية لضمان السلامة وطول العمر. من الضروري اختيار مواد العزل التي تقدم أداء عازل ممتاز،مقاومة لدرجات الحرارة العالية، مقاومة تحطم القوس، ومقاومة الرطوبة.
4ملء زيت الفراغ
عادة ما تستخدم المحولات ذات المرحلة الواحدة المثبتة على القطب طريقة ملء زيت الفراغ. وهذا ينطوي على معالجة رقائق المحول بفراغ ، وإدخال زيت عازل ، والقضاء على فقاعات الهواء ،و إغلاق المحولاتعملية زيت الفراغ مفيدة لأنها تعزز أداء العزل والاستقرار الحراري للمحول ، مما يؤدي إلى تمديد عمر الخدمة.
5المعالجة الحرارية
يمكن تعزيز الخصائص الميكانيكية والقوة للمحولات من خلال المعالجة الحرارية. هذه العملية تغير الهيكل التنظيمي للمادة،زيادة صلابة المقاومة للاستعمال مع الحد من الإجهاد والتشوه.
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
اختبار المحول المثبت على قطب واحد
قبل تسليم المحول ذو القطب الواحد، سنقوم بترتيب سلسلة من الاختبارات التي تساعد العملاء على التحقق من الجودة وضمان السلامة.عموما سوف نفعل الاختبارات الروتينية التي تشمل اختبار نسبة، اختبار مقاومة التلف ، لا فقدان الحمل ولا اختبار التيار الحالي الحمل ، الجهد المطبق واختبارات الجهد الاندفاعي ، اختبار التسرب وهلم جرا.سنقوم بإرسال تقرير الاختبار من خلال تحديد كل هذه نتائج الاختبار مع توقيع مهندس محترف على وثيقة الاختبارإلى جانب الاختبارات الروتينية، هناك اختبارات اخرى مثل اختبار المقاومة، اختبار ارتفاع درجة الحرارة، اختبار مستوى الصوت وهلم جرا.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقاً لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
