| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-2000/25 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

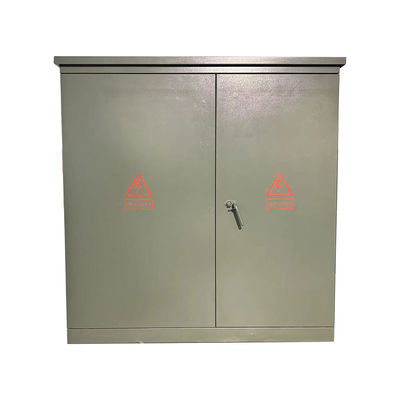

محول ثلاثي المراحل مثبت على منصة ANSI/IEEE المعيار 2000kva 24940y/14400v إلى 480y/277
ملخص
المحول الثلاثي المرحلي هو مزيج من المحول، و أجهزة التبديل، والصمام، ومغير الصنبور، وأجهزة توزيع الطاقة منخفضة الجهد وغيرها من المعدات المساعدة المقابلة.لديها مزايا البنية المتقدمة، أداء موثوق به، وفورات الطاقة وخفض الاستهلاك.
وينلي الكهربائية متخصصة في إنتاج المحولات ثلاثية المراحل. منتجاتنا تتوافق مع ANSI، IEEE، DOE، CSA ومعايير أخرى. الطاقة المسجلة عادة ما تكون 75kVA إلى 5500kVA،والجهد يمكن أن يصل إلى 34.5 كيلو فولت. منتجاتنا يتم تصديرها إلى أمريكا الشمالية وأماكن أخرى بكميات كبيرة. لدينا خبرة غنية في التصميم والإنتاج وخدمة ما بعد البيع.

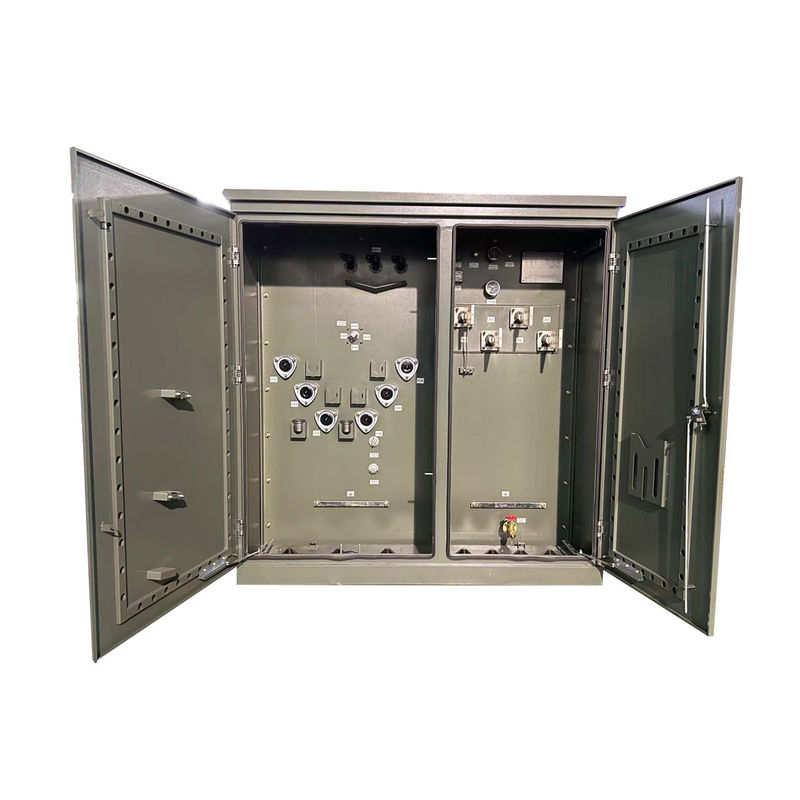

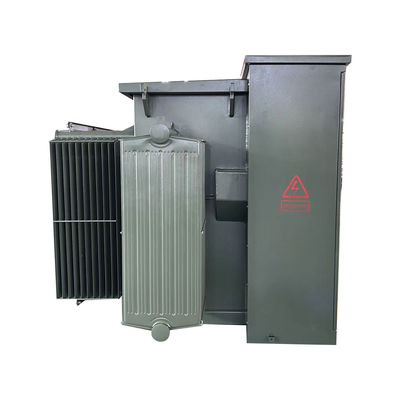

الهيكل
البيانات الرئيسية
| المرحلة | ثلاث مراحل |
| السعة | 2 MVA (2000 KVA) |
| مجموعة المتجه | YYN0 |
| الجهد الأولي | 24940Y/14400 |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN - FR-3 السائل؛ التبريد الذاتي |
| عائق (نموذجي) | 50-7،5% نموذجية |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| سائل العزل | FR-3 السائل |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 61 ديبا |
| تصنيف الارتفاع | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| الأبعاد | 72''-W x 87''-D x 73''-H |
| الوزن | 12500 باوند |
| الكفاءة % | 99.40٪ |
المواصفات
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
الرسومات التقنية
الظروف البيئية للاستخدام العادي
الارتفاع: لا يزيد عن 1000 متر.
درجة الحرارة المحيطة: لا تزيد عن +40 درجة مئوية، ولا تقل عن -25 درجة مئوية، والمتوسط اليومي للفارق في درجة الحرارة لا يزيد عن 35 درجة مئوية، والمتوسط السنوي للفارق في درجة الحرارة لا يزيد عن 20 درجة مئوية.
سرعة الرياح لا تتجاوز 35 متر في الثانية.
لا يوجد خطر انفجار في موقع التثبيت، لا يوجد تآكل كيميائي واهتزاز شديد.
طريقة التبريد: تبريد الهواء الطبيعي (AN).
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
