محول نوع الزيت
>
2500kva محول ثلاثي المراحل مثبت على منصة ANSI IEEE القياسية الطاقة الكهربائية 12.47kv إلى 4160V

2500kva محول ثلاثي المراحل مثبت على منصة ANSI IEEE القياسية الطاقة الكهربائية 12.47kv إلى 4160V

الاسم التجاري: WINLEY
رقم الطراز: S-2500/25
الـ MOQ: وحدة 1
السعر: $5000-$150000
تفاصيل التعبئة: علبة من الخشب المقاوم
شروط الدفع: T/T
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
UL/cUL,CE,ISO
المرحلة:
ثلاث مراحل
السعة:
2500 كيلو فاي
الجهد الأولي:
12.47 كيلو فولت
الجهد الثانوي:
4160 فولت
التكرار:
60 هرتز
ارتفاع درجة الحرارة:
65 درجة مئوية
فئة التبريد:
KNAN/ONAN
المعايير:
لEEE C57.12.34
القدرة على العرض:
1000 مجموعة / شهر
إبراز:

12.47kv محول مثبت على عتبة,2500 كيلوواط محول مثبت على عتبة,محولات ANSI IEEE مثبتة على علبة

,

2500kva Pad Mounted Transformer

,

ANSI IEEE Pad Mounted Transformer

وصف المنتج

2500kva محول ثلاثي المرحلة مثبت على عتبة ANSI IEEE الطاقة الكهربائية القياسية 12.47kv إلى 4160V





وينلي الكهربائية متخصصة في إنتاج المحولات ثلاثية المراحل. منتجاتنا تتوافق مع ANSI، IEEE، DOE، CSA وغيرها من المعايير. الطاقة المسجلة عادة ما تكون 75kVA إلى 5500kVA،والجهد يمكن أن يصل إلى 34.5 كيلو فولت. منتجاتنا يتم تصديرها إلى أمريكا الشمالية وأماكن أخرى بكميات كبيرة. لدينا خبرة غنية في التصميم والإنتاج وخدمة ما بعد البيع.

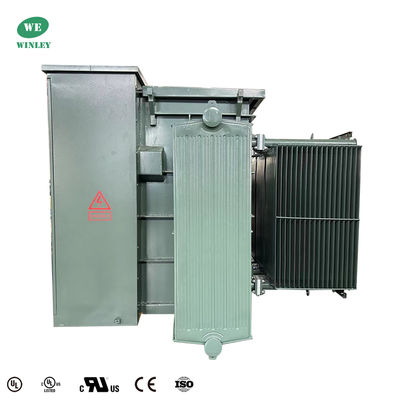

2500kva محول ثلاثي المراحل مثبت على منصة ANSI IEEE القياسية الطاقة الكهربائية 12.47kv إلى 4160V 0



البيانات الرئيسية



نوع المحول علبة مثبتة، من النوع المقصور
المرحلة ثلاث مراحل
السعة 2.5 MVA (2500 KVA)
مجموعة المتجه YnD1
الجهد الأولي 12470GrdY/7200
الجهد الثانوي 4160 فولت
الفازور الثانوي دلتا
البيانات الثانوية 60 كيلو فولت
التكرار 60 هرتز
ارتفاع درجة الحرارة 65 درجة مئوية
تصنيف العزل فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت
فئة التبريد KNAN؛ التبريد الذاتي
عائق (نموذجي) 5. 75%
معايير الكفاءة تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE
تصنيف K-Factor (التخفيف التناغمي) K-1 (المعيار)
سائل العزل سائل عازل الزيت النباتي الطبيعي القابل للتحلل الحيوي - سائل غير PCB
مادة التلف النحاس
تصنيف درجة حرارة البيئة 40 درجة مئوية
مستوى الصوت 60 ديسابايت
الأبعاد* 75''-غ x 73''-D x 73''-H
الوزن الجاف (بدون زيت) * 4217 باوند
الوزن الإجمالي (المليء بالسائل) * 9800 باوند
الكفاءة % 99.30%



الرسومات التقنية

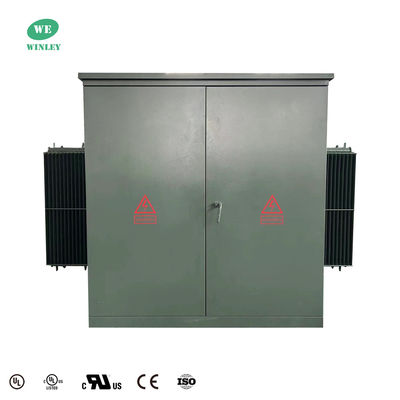

2500kva محول ثلاثي المراحل مثبت على منصة ANSI IEEE القياسية الطاقة الكهربائية 12.47kv إلى 4160V 1





الخصائص القياسية


• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي لا يمكن فتحه إلا بعد فتح الباب منخفض الجهد.
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كاملة السعة أعلى وأقل من الاسمية.
• فتحة يد واحدة 10 × 18 (أو 14 × 25) في غطاء خزان المحول.
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا لأحدث معايير ANSI



الملحقات الاختيارية

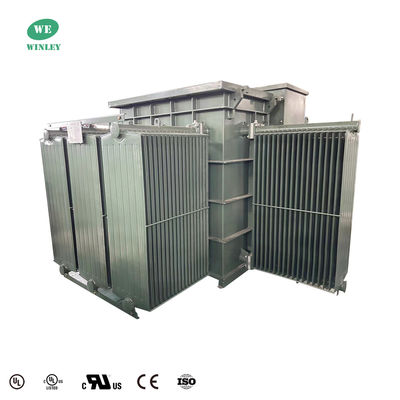

2500kva محول ثلاثي المراحل مثبت على منصة ANSI IEEE القياسية الطاقة الكهربائية 12.47kv إلى 4160V 2



المواصفات



مواصفات المنتج
الطاقة المسجلة
(KVA)
الجهد العالي
(KV)
الجهد المنخفض
(V)
خسارة بدون حمولة
(و)
الخسارة أثناء الحمل
(و)
الطول
(ملم)
عمق
(ملم)
العرض
(ملم)
الوزن
(بالكيلوغرام)
75 34.5 كيلو فولت
4.160 كيلو فولت
12.47 كيلو فولت
13.2 كيلو فولت
13.8 كيلو فولت
24940GrdY/14400
1247 جريدي/7200
4160GrdY/2400
أو غيرها
277 فولت
347 فولت
480 فولت
600 فولت
120/240 فولت
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645
150 280 2200 1530 980 1510 989
300 480 3650 1680 1080 1660 1415
500 680 5100 1790 1160 1810 1905
750 980 7500 2030 1300 2030 2755
1000 1150 10300 1854 1549 1651 3235
1500 1640 14500 2150 1570 2210 5835
2000 2160 20645 2220 1600 2380 6430
2500 2680 23786 2330 1650 3070 8865
3000 3300 30300 2460 1850 3260 11300
3735 4125 37875 2680 2060 4080 14400



صور المنتج

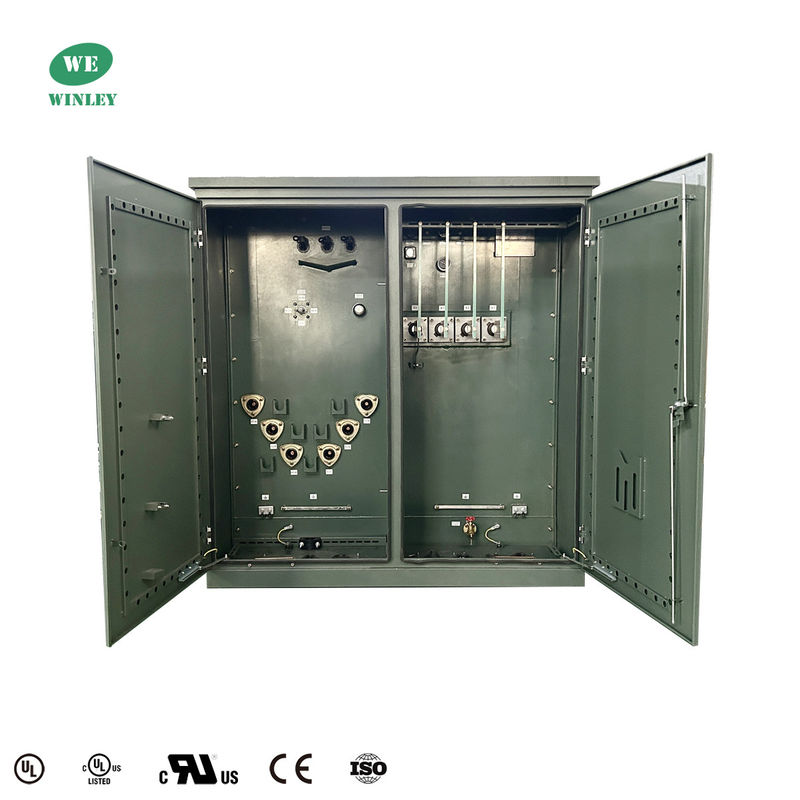

2500kva محول ثلاثي المراحل مثبت على منصة ANSI IEEE القياسية الطاقة الكهربائية 12.47kv إلى 4160V 3



عملية الإنتاج

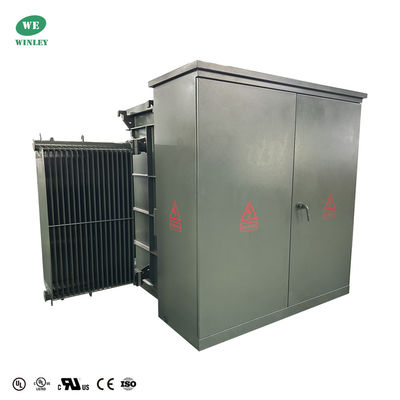

2500kva محول ثلاثي المراحل مثبت على منصة ANSI IEEE القياسية الطاقة الكهربائية 12.47kv إلى 4160V 4

2500kva محول ثلاثي المراحل مثبت على منصة ANSI IEEE القياسية الطاقة الكهربائية 12.47kv إلى 4160V 52500kva محول ثلاثي المراحل مثبت على منصة ANSI IEEE القياسية الطاقة الكهربائية 12.47kv إلى 4160V 6



الأسئلة الشائعة



1س: هل يمكنني الحصول على طلب عينة؟

ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.

2س: ما هو وقت التوصيل؟

ج: وقت الإنتاج الجماعي 15-25 يوما.

3س: كم مدة الضمان؟

ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت

4س: هل الـ OEM/ODM متاح؟

ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.

خدمات مخصصة:

a. لون مخصص ووظيفة خاصة.

ب. صندوق مخصص.

(ج) طباعة شعار العميل.

d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.

5س: كيفية السيطرة على جودة المنتجات؟

ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
