| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-167/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

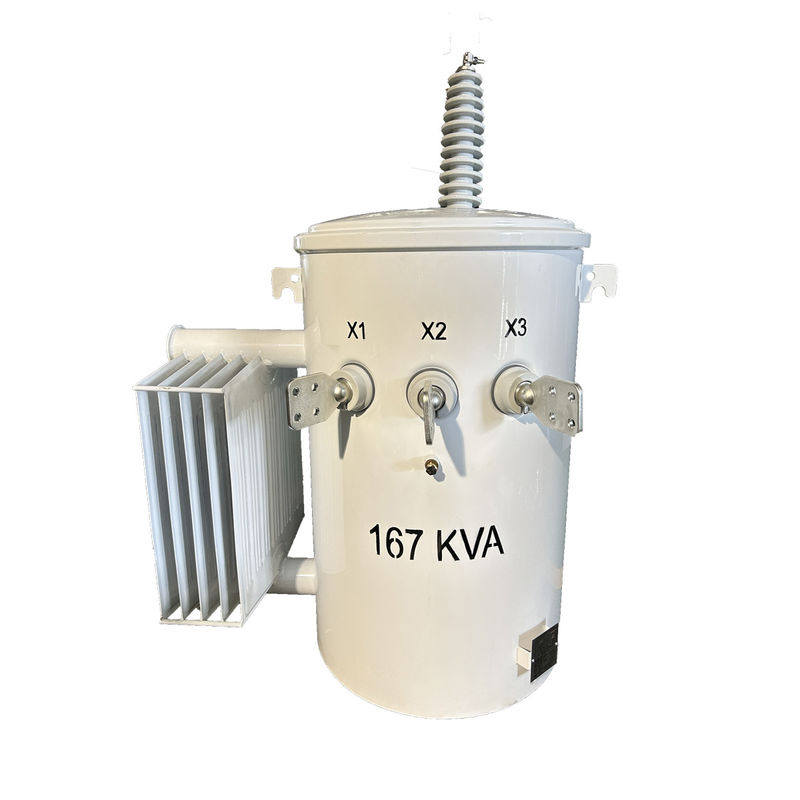

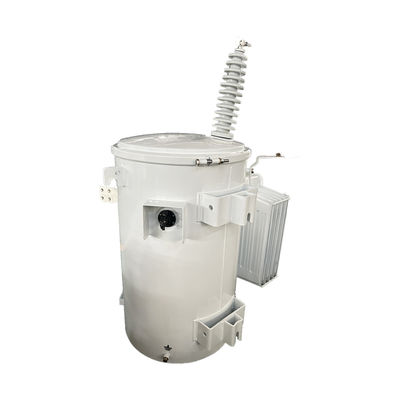

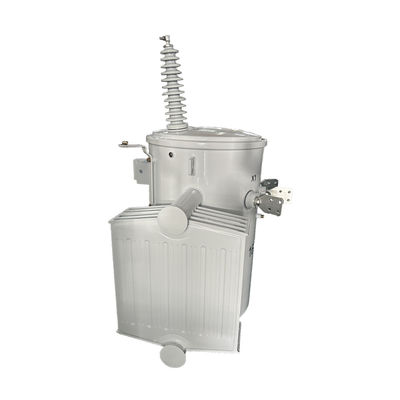

محول قطب طاقة 167kva محول توزيع واحد مرحلة قطب مثبت 34500V إلى 240v
المحول هو هيكل الختم الأسطوانية. كل واحد من ثابتة مع أجهزة الأرض، الخنادق، والحافلات دعم التي تتوافق مع معيار ANSI، وواحد أو اثنين من البوشين عالية الجهد على الغطاء،البوشة منخفضة الجهد على جدار الخزان والشفرةيجب تعديل محول الضغط بناء على التعليمات بعد إيقاف التشغيل.
الخصائص
* خيار متاح من سائل FR3 لزيادة السلامة من الحرائق أو زيت معدني الكهرباء
* تلبي أو تتجاوز معايير الصناعة بما في ذلك ANSI و NEMA و DOE كفاءة الطاقة
* تم تصميمها مع تصميم النوع المتشابك من قبل EPRI لمقاومة أكبر لارتفاعات الجهد المنخفضة
* البوليمر منخفضة الجهد المقابس هي القياسية في 5-50 kVA
* النواة والملفات المصممة لتحقيق موثوقية عالية ومعدلات فشل حقل منخفضة: متوفرة في الفولاذ الكهربائي أو غير المتحرك الموجه نحو الحبوب
* تصميم البوشينغ عالية الجهد يحسن حماية الصمامات والختم
*يمكن تكوينها مع مواصفات خدمة المرافق الريفية (RUS)
البيانات الرئيسية
| المرحلة | مرحلة واحدة |
| السعة | 167 كيلوواط |
| الجهد الأولي | 34500GrdY/19920 |
| فئة الجهد الأساسي | فئة 35 كيلو فولت |
| الفازور الرئيسي | الـ (ويي) |
| البيان الأساسي | 200 كيلو فولت |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| فئة الجهد الثانوي | 1فئة 2 كيلو فولت |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| تغيير الضغط | 5-الموضع تغيير الصفارة مع/المقبض التشغيلي الخارجي |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 55 ديبا |
رسومات المنتج
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
