| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-2500/13.2 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

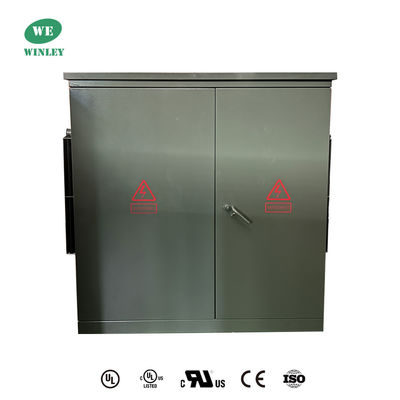

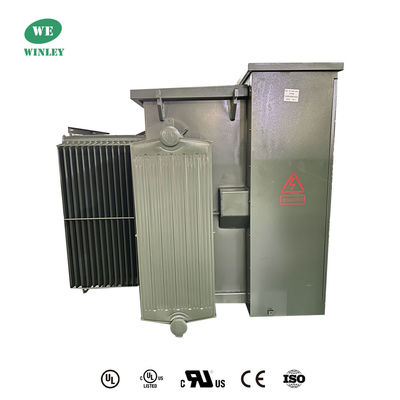

محول التوزيع المثبت على منصة 3 مراحل 2500 كوا 13200 فولت إلى 480y/277 للخارج
وينلي الكهربائية متخصصة في إنتاج المحولات ثلاثية المراحل. منتجاتنا حصلت على شهادة UL / cUL تتوافق مع ANSI، IEEE، DOE، CSA وغيرها من المعايير.الطاقة المسجلة عادة ما تكون 75kVA إلى 5500kVA، والجهد يمكن أن يصل إلى 34.5 كيلو فولت. يتم تصدير منتجاتنا إلى أمريكا الشمالية وأماكن أخرى بكميات كبيرة. لدينا خبرة غنية في التصميم والإنتاج وخدمة ما بعد البيع.
البيانات الرئيسية
| نوع المحول | منصة تركيب |
| المرحلة | ثلاث مراحل |
| السعة | 2.5 MVA (2500 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 13200 فولت |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| تغيير الضغط | 5-الموقف تغيير الضغط |
| عائق | 5.0-7.5% نموذجي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 58 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| الأبعاد* | 75W × 75D × 73H |
| الوزن الإجمالي (المليء بالسائل) * | 11534 باوند |
| الكفاءة % | 99.40٪ |
| لا فقدان الحمل (في واط) | +/- 2,680 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 15400 واط |
الوصف
1المحول المرفق هو محول توزيع المرافق المثبتة على الأرض، والتي عادة ما تكون محجوزة في معدن مغلق.
الخزانة، تقع على وسادة خرسانة صغيرة.

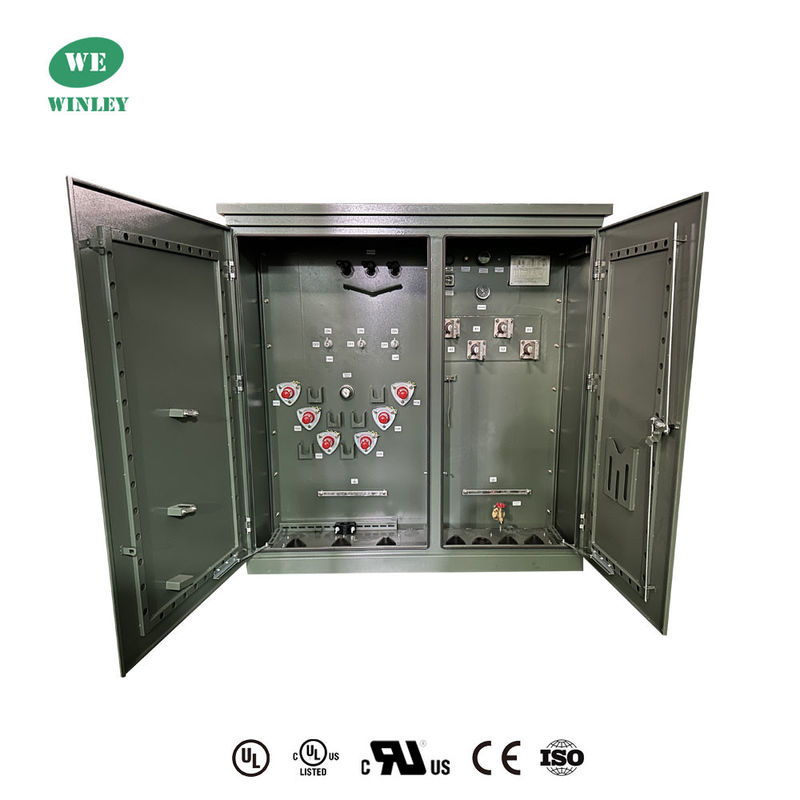

2تتضمن الحجرة النموذجية خزاناً لاحتواء مجموعة النواة/المقبض من المحول المثبت على العلبة غارقًا في الزيت أو ما شابه ذلك، والأسلاك
3- خزانة تحتوي على أقسام سلكية عالية ومنخفضة الجهد لإغلاق غرف الجهد العالي والمنخفض، على التوالي، للمحول، الخ.
إن محولاتنا المثبتة على السطح مصممة واختبرت وفقاً لمعايير الصناعة بما في ذلك CSA و ANSI C.57وزارة الطاقة و إيه إي إي حسب الاقتضاء
الهيكل
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
