| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-3750/13.2 |
| الـ MOQ: | 1unit |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

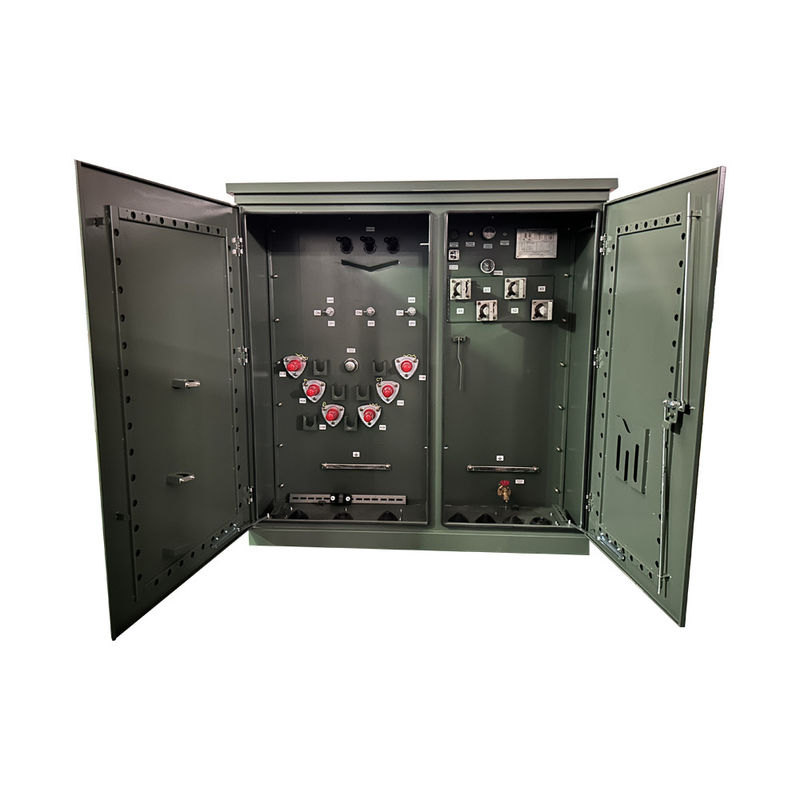

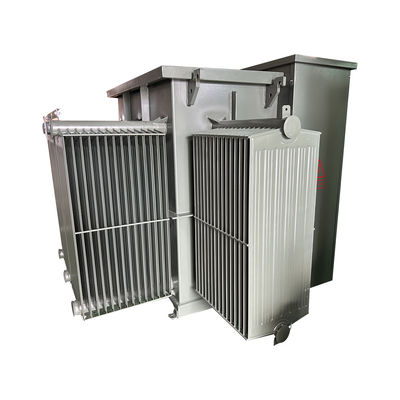

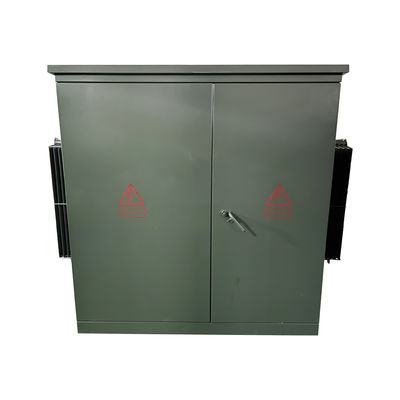

محول التوزيع المثبت على منصة 3 مرحلة 3750 Kva 13.2KV Dead Front Loop Feed
وينلي متخصصة في إنتاج المحولات ثلاثية المراحل المثبتة على علب. لقد حصلت منتجاتنا على شهادة UL / cUL تتوافق مع ANSI و IEEE و DOE و CSA ومعايير أخرى.الطاقة المسجلة عادة ما تكون 75kVA إلى 5500kVA، والجهد يمكن أن يصل إلى 34.5 كيلو فولت.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| العملية | عملية التراجع (غير معتمدة للتراجع) |
| المرحلة | ثلاث مراحل |
| السعة | 3.75 MVA (3750 KVA) |
| مجموعة المتجه | (إين) |
| الجهد الأولي | 13200 فولت |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق (نموذجي) | 50.0-7.5% |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 64 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
الهيكل
الميزة القياسية
- الفولاذ الخفيف، خزان الفولاذ المقاوم للصدأ اختياري
- باب إغلاق ثلاثي النقاط للأمان
- عتبة قابلة للإزالة لسهولة التثبيت
- المفاصل والمدفعات من الفولاذ المقاوم للصدأ
الخزانة المشدودة مع عتبة قابلة للإزالة ذات العمق التالي:
19"ديديب لـ 300كيلوواط إلى 750كيلوواط
22"عميقة لـ 1000kV إلى 1500kV
عمق 24 "من 2000kV إلى 3750kV
عمق 30 "من 5000kV إلى 7500kV

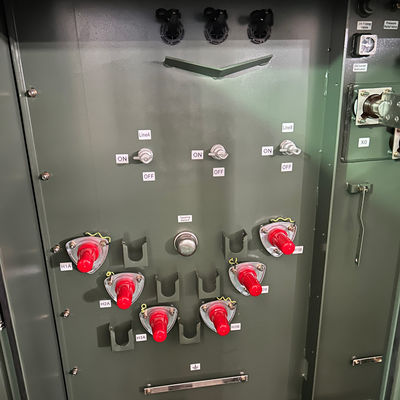

− بناء الجبهة الحية و بناء الجبهة الميتة
- الحاجز الحديدي HV/LV
- سدادات تصريف الزيت لـ 500 كيلو إف إيه أو أقل
- صمام تصريف مع عينة ل 750 كيلو فا و أعلى
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
