| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-500/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

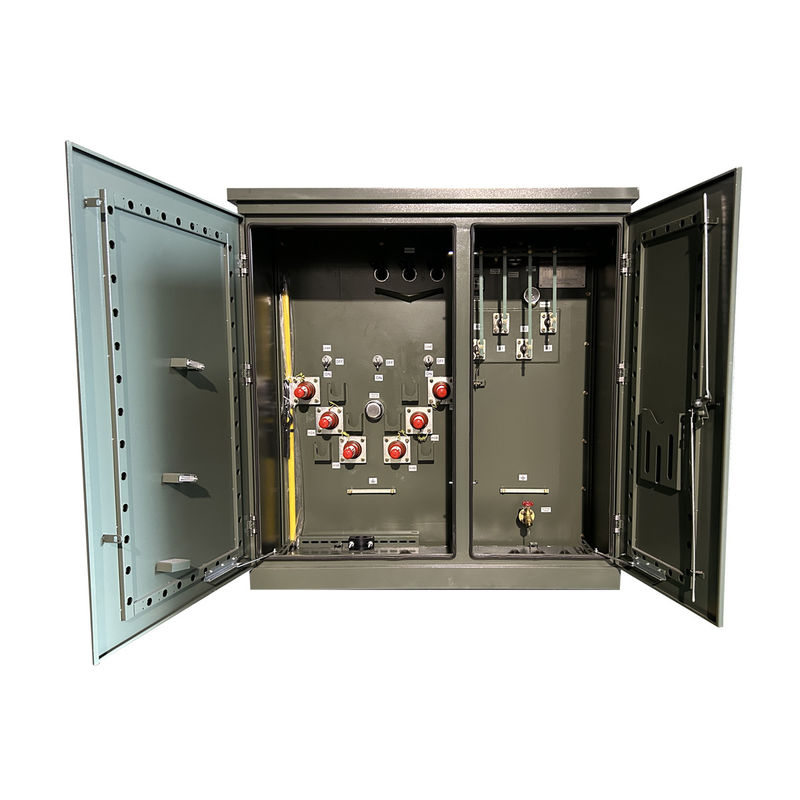

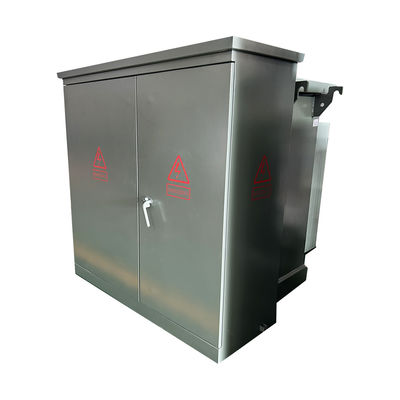

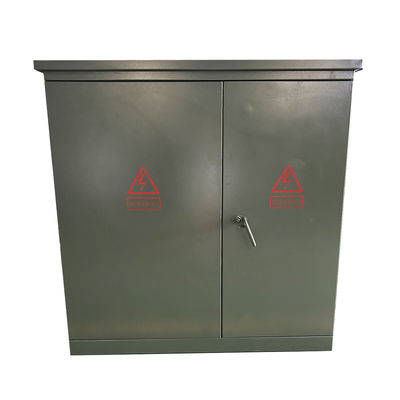

محول التوزيع المثبت على منصة 3 مراحل 500 Kva 34500V إلى 480Y/277 شهادة UL
وينلي متخصصة في إنتاج المحولات ثلاثية المراحل المثبتة على علب. لقد حصلت منتجاتنا على شهادة UL / cUL تتوافق مع ANSI و IEEE و DOE و CSA ومعايير أخرى.الطاقة المسجلة عادة ما تكون 75kVA إلى 5500kVA، والجهد يمكن أن يصل إلى 34.5 كيلو فولت.
البيانات الرئيسية
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 500KVA |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 34500 فولت |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق (نموذجي) | 50-7،5% نموذجية |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 58 ديبا |
| تصنيف الارتفاع | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| الكفاءة % | 99.20% |
| لا فقدان الحمل (في واط) | +/- 1,295 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 8,490 واط |
الهيكل
الميزة القياسية
1التبديل الأساسي
1) 5-الموقف تغيير الضربة.
2)4 وضع مفتاح وقف الحمل، يمكن تشغيله على عصا ساخنة ويسمح بالمرونة في الإصلاح والصيانة.
2.إنهاء الاتصال
1) يتم توصيل كابلات الطاقة الرئيسية بموصلات الكوع.
2) آبار التشغيل المشددة خارجياً مع إدخالات كسر الحمل.
3) أجهزة كسر الحمل أو غير كسر الحمل.
4) الانتهاء الثانوي التشنجات المشددة خارجيا مع NEMA 4-حفرة، 6-حفرة. 8-حفرة، 10 حفرة أو 12 حفرة البراغي ، دعامات البراغي متاحة.
3جهاز حماية
1) مصابيح البهام مصابيح الحد من التيار الجزئي.
2) جهاز تخفيف الضغط التلقائي.
3) مقياس مستوى النفط.
4) مقياس درجة حرارة الزيت.
5) مقياس الفراغ للضغط.
6) صمام تصريف مع عينة.
7)فئة التوزيع، معدات احتواء أكسيد المعادن، 3-36 كيلو فولت.
8)فئة التوزيع، مصابيح الصمام، 3-27 كيلو فولت.
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
