| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-167/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

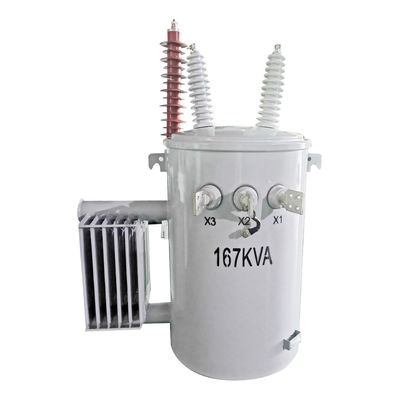

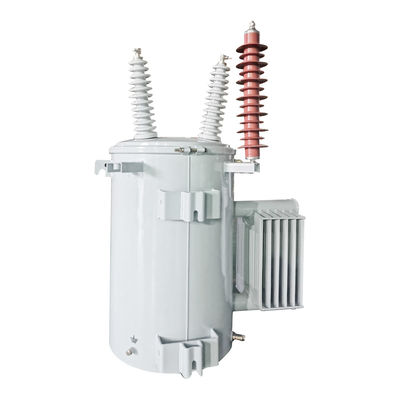

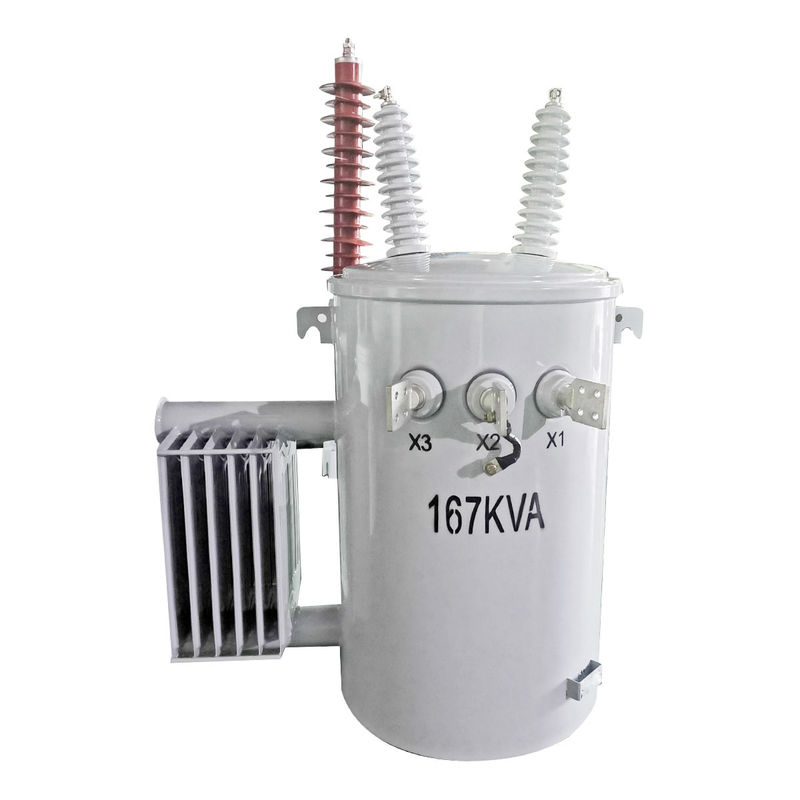

167Kva واحد المرحلة القطب مثبتة المحول النفط غمرة 34500GrdY/19920
المحول المغمور بالزيت ذو المرحلة الواحدة
السعة القياسية: 10kVA-500kVA
النوع:النوع التقليدي/نوع CSP
الجهد العالي: من 2400 فولت إلى 34500 فولت GrdY/19920
الخصائص الهيكلية
1أغطية الخزان لديها أجهزة البورسلين عالية الجهد والتي تأتي مع محطات الحلقات، والتي يمكن أن تستوعب إما كابلات الألومنيوم أو النحاس.
2الهيكل الدائري للخياطة من غطاء الخزان يضمن توزيع التوتر حتى والخزين الموثوق بها.
3المسامير الحلقية على جدار الخزان تعمل كحافظة منخفضة الجهد ومحطة وهي مغلفة بالقصدير.
4هذا البند يأتي مع صمام تخفيف الضغط الذي هو قادر على الختم الذاتي.
5وفقًا لمعايير ANSI ، فإن خطافات تعليق المحول في الجزء العلوي والسفلي تتوافق.
6المحطة الأرضية على الخزان هي محطة الأرضية الحلقة.
البيانات الرئيسية
| المحول المثبت على قطب واحد | |||
| لا، لا، لا | البند | الوحدة | المواصفات |
| 1 | النوع | ~ | المثبتة على القطب |
| 2 | السعة الاسمية | kVA | 167 |
| 3 | رقم المرحلة | ~ | واحد |
| 4 | الجهد الأساسي | V | 34500GrdY/19920 |
| 5 | الغطاء الأساسي | ~ | (2) البورسلين |
| 6 | الجهد الثانوي | V | 139/277 |
| 7 | المحطة الثانوية | ~ | (3) 4 ثقوب |
| 10 | نوع القطبية | ~ | إزالة |
| 11 | مجموعة المتجهات | ~ | 0 0 |
| 12 | نوع النقر | ~ | التنصت خارج الدائرة |
| 13 | نطاق التقط | % | ±2*25 |
| 14 | طريقة التبريد | ~ | أونان |
| 15 | التردد المسموح به | هرتز | 60 |
| 16 | فئة العزل | ~ | أ |
| 17 | ارتفاع الحرارة | ك | 65 |
| 18 | خسارة خارج الحمل | W | 455 |
| 19 | خسارة الحمل (85 درجة مئوية) | W | 1833 |
| 20 | عائق | % | 1.0 إلى 4.5% |
| 21 | مواد التلف | ~ | النحاس |
| 22 | مادة الأساس | ~ | فولاذ السيليكون |
| 23 | سوائل العزل | ~ | الزيت المعدني |
| 24 | مادة الخزان | ~ | الفولاذ المطلي (طلاء رمادى ANSI 70) |
| 25 | البعد | ملم | 1050*900*1400 |
| 26 | الوزن | كيلوغرام | 700 |
| 27 | حالة الخدمة | ~ | في الخارج |
| 28 | مستوى سطح البحر | م | ≤1000 |
| 29 | المعيار | ~ | ANSI C5712.20 |
المواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الملحقات
اختبار المحول المثبت على قطب واحد
قبل تسليم المحول ذو القطب الواحد، سنقوم بترتيب سلسلة من الاختبارات التي تساعد العملاء على التحقق من الجودة وضمان السلامة.عموما سوف نفعل الاختبارات الروتينية التي تشمل اختبار نسبة، اختبار مقاومة التلف ، لا فقدان الحمل ولا اختبار التيار الحالي الحمل ، الجهد المطبق واختبارات الجهد الاندفاعي ، اختبار التسرب وهلم جرا.سنقوم بإرسال تقرير الاختبار من خلال تحديد جميع هذه نتائج الاختبار مع توقيع مهندس محترف على وثيقة الاختبارإلى جانب الاختبارات الروتينية، هناك اختبارات اخرى مثل اختبار المقاومة، اختبار ارتفاع درجة الحرارة، اختبار مستوى الصوت وهلم جرا.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
