| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-225/5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

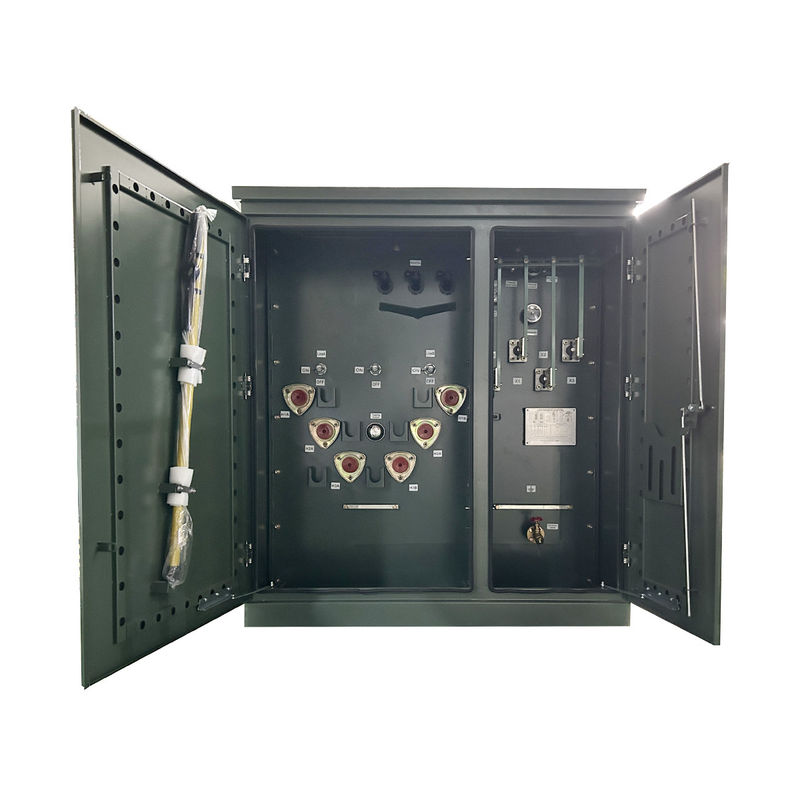

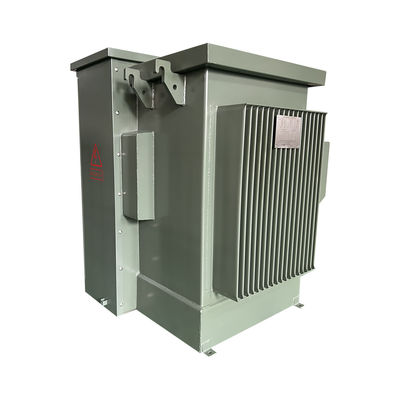

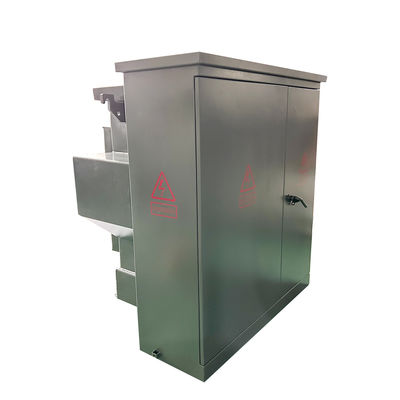

225kva محول ثلاثي المرحلة مثبت على منصة 4160V إلى 208 ANSI IEEE Standards
وينلي الكهربائية متخصصة في إنتاج المحولات ثلاثية المراحل. منتجاتنا حصلت على شهادة UL / cUL تتوافق مع ANSI، IEEE، DOE، CSA وغيرها من المعايير.الطاقة المسجلة عادة ما تكون 75kVA إلى 5500kVA، والجهد يمكن أن يصل إلى 34.5 كيلو فولت. خدمة.
الهيكل
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 225 كيلوواط |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 4160 فولت |
| الجهد الثانوي | 208Y/120 |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 55 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | 304 الفولاذ المقاوم للصدأ |
| الكفاءة % | 99.10٪ |
| لا فقدان الحمل (في واط) | +/- 395 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 2,290 واط |
الخصائص القياسية
•عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي يمكن فتحه فقط بعد
الباب منخفض الجهد مفتوح
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كامل السعة فوق
وأقل من الاسمية.
• فتحة يدوية واحدة 10 × 18 × (أو 14 × 25 ×) في المحول
غطاء الخزان
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا
مع أحدث معايير ANSI
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
