| الاسم التجاري: | WINLEY |
| رقم الطراز: | SCB10-1600/22 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$100000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

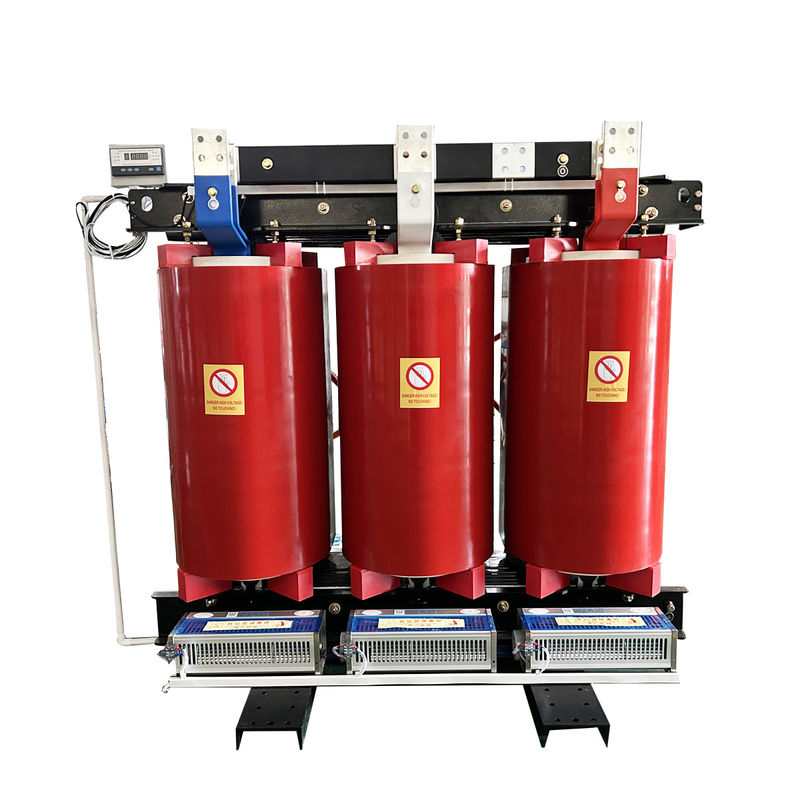

1600KVA مصنعي المحولات ذات الطراز الجاف للثلاث مراحل 22000V إلى 430KV
سلسلة المحولات الجافة من الراتنج المصبوب هي نوع من المحولات التي تتميز بضوضاء منخفضة وخسائر منخفضة وتفريغ جزئي منخفض. تتميز هذه السلسلة بالمنتجات بتركيب معقول ،مواد عالية الجودة، التصميم العلمي، صناعة صارمة، أساليب اختبار متقدمة
رسومات ثلاثية الأبعاد
خصائص المحول الجاف
1)مضاد للانفجارات، غير متفجرات، غير ملوثة، ولا غازات سامة.
2)مقاومة عالية للرطوبة ، قادرة على العمل بأمان في بيئات قاسية مع رطوبة 100٪ دون الحاجة إلى إجراءات إزالة الرطوبة.
3)مقاومة قوية للدائرة القصيرة، القدرة القوية على الإفراط في الحمل، قادرة على العمل عند 110٪ الحمل القياسي أثناء AF، و 150٪ الحمل القياسي.
4)مظهر جميل، حجم صغير، وتكلفة تركيب منخفضة
5)الأداء والمعايير تلبي أو تتجاوز معايير GB أو IEC أو الصناعة.
هيكل المنتج
البيانات الرئيسية
| بيانات مواصفات المحول | ||||
| لا، لا، لا | تفاصيل | الوحدة | المواصفات | ملاحظة |
| 1 | النوع | ~ | الراتنج المصبوب، النوع الجاف | |
| 2 | السعة الاسمية | kVA | 1600 | |
| 3 | رقم المرحلة | ~ | 3 | |
| 4 | الجهد المدخل الاسمي | V | 22000 | دلتا |
| 5 | الجهد الخارجي الاسمي | V | 433 | (وي-إن) |
| 6 | نوع النقر | ~ | خارج الدائرة | |
| 7 | نطاق التقط | % | ± 2 * 2.5٪ | |
| 8 | طريقة التبريد | ~ | AN/AF | |
| 9 | التردد المسموح به | هرتز | 50 | |
| 10 | مجموعة المتجهات | ~ | دين11 | |
| 11 | فئة العزل | ~ | F (155°C) | |
| 12 | ارتفاع الحرارة | ك | 100 | |
| 13 | خسارة خارج الحمل | W | 2250 | نسبة تسامح 10% |
| 14 | خسارة الحمل (120°C) | W | 13600 | |
| 16 | تيار خارج الحمل | % | 0.85 | |
| 15 | عائق | % | 6 | |
| 17 | مواد التلف | ~ | الألومنيوم | |
| 18 | مادة الأساس | ~ | فولاذ السيليكون | |
| 19 | حالة الخدمة | ~ | في الداخل | |
| 20 | مستوى سطح البحر | م | ≤1000 | |
| 21 | جهاز حماية درجة الحرارة | ~ | جهاز تحكم درجة الحرارة ومروحة التبريد | |
| 22 | درجة حرارة البيئة | °C | من -5 إلى +40 | |
المواصفات
| مواصفات المنتج | ||||||||
| السعة الاسمية (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (KV) |
رمز الاتصال | عدم فقدان الحمل (و) |
الخسارة أثناء الحمل (و) |
لا يوجد تيار تحميل (%) |
البعد مثلي الجنس (ملم) |
الوزن (كغ) |
| 100 | 6 كيلو فولت 6.3 كيلو فولت 10 كيلو فولت 10.5 كيلو فولت 11 كيلو فولت |
0.4 كيلو فولت | دين11 نعم |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||

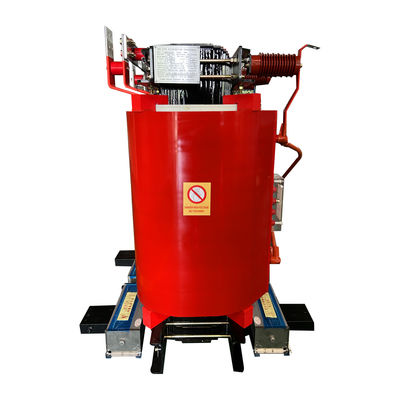

صور المنتج
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
