| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-200/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

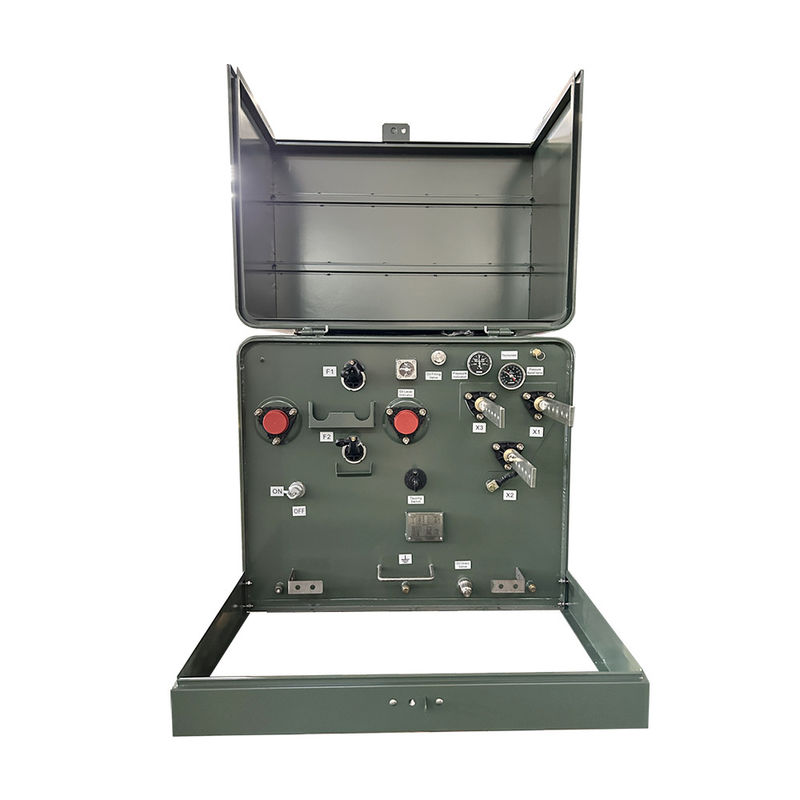

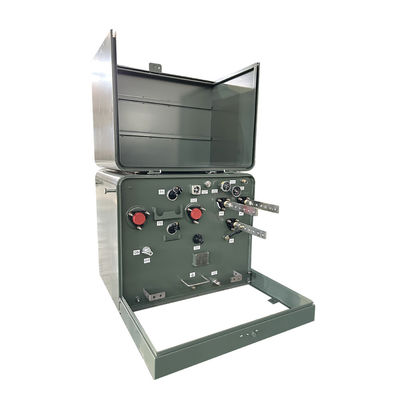

200KVA محول واحد مرحلة منصة مثبتة IEEE ANSI 34500V إلى 120V
ملخص
1) يتم وضع المحولات ذات المرحلة الواحدة داخل خزانة مع أبواب وأقفال، وعادة ما تكون في الهواء الطلق.
2) هذه المحولات مصنعة بمعدلات من 15-250 كيلو فاي.
3)جميع محولات التوزيع هذه معزولة بالزيت، ومبردة بالنفط، متوفرة في الحلقة أو التغذية الشعاعية، وهي ميتة الجبهة
4)تتوفر هذه المحولات في تكوينينين أساسيين إضافة راديوية و حلقة، والتي يتم اختيارها بناء على نوع الدوائر التي سيتم إدخال المحولات عليها.
تفاصيل المنتج
السمة
1) اثنين من الآبار العالمية عالية الجهد المشددة من الخارج للعمل في نظام تغذية الحلقة أو آبار واحدة مشددة من الخارج للعمل في نظام تغذية شعاعي
2) ثلاثة محاور منخفضة الجهد مقيدة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة
3)أقواس البوشينغ المنسوجة؛ أسفل حجرة الزيت المتدفقة
أدوات رفع من الفولاذ المقاوم للصدأ ذات الخيوط
4) جهاز تخفيف الضغط التلقائي
5) زيت معدني من نوع الكهرباء مع مثبط أكسدة
6) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الصلب المقاوم للصدأ
7)غلاف من الفولاذ الخفيف والحافة القابلة للفصل مثبتة بأجهزة الفولاذ المقاوم للصدأ
8) دعامة تركيب الجهاز الأمامي
9) الأسطح العلوية المغطاة على غطاء الغطاء والزيت لمنع احتباس الماء
10) سدادة ملء الزيت / سدادة مستوى الزيت ؛ سدادة تصريف الزيت ؛ أحكام ترسانة الخزان
11) تجمع القفل المقاوم للتآكل مع المسامير الأمنية الخمسة الرأسية المقيدة ، والمكسرة العائمة وتوفير القفل اللاصق
12)تسميات البوشينغ المكرسة أو المميزة
13) لوحة اسم من الألومنيوم المضخم محفورة بالليزر
14) تلبي أو تتجاوز المعايير الحالية ANSI و IEEE و NEMA و CSA و DOE حسب الاقتضاء
البيانات الرئيسية
| المرحلة | مرحلة واحدة |
| السعة | 200 كيلو إف إيه |
| مجموعة المتجه | II6 |
| الجهد الأولي | 34500 فولت |
| فئة الجهد الأساسي | فئة 35 كيلو فولت |
| الفازور الرئيسي | دلتا |
| الجهد الثانوي | 120/240 (L-N-L) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | الألومنيوم |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر أو أقل |
| المواد الأساسية | الفولاذ |
| مادة الخزان | الفولاذ المطلي |
| الكفاءة | 99.20% |
الرسم
المواصفات
| 25kva-500kva محول من مرحلة واحدة مثبت على عتبة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ DOE | 10.0-4.5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 |
|||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
