| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-50/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
محول واحد المرحلة 100KVA محول مثبت على القطب توزيع المحول
ملخص
عادة ما تستخدم المحولات المثبتة على قطب واحد مصممة ومنتجة من قبل WINLEY لتدريجية فولتاج توزيع المرافق ((من 2400 فولت إلى 34500 فولت) إلى فولتاج استخدام أقل.على الرغم من أن بعضها يستخدم للخفض إلى الجهد التجاري والصناعي مثل 277 فولت، 240/480 فولت ، 2400 فولت و 4800 فولت ، يتم استخدام معظمها للخفض إلى الجهد الفاصل الواحد من 120/240 فولت.
البيانات الرئيسية
| المرحلة | مرحلة واحدة |
| السعة | 50 كيلوواط |
| الجهد الأولي | 19920/34500GrdY |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| الكفاءة | DOE 2016 ، ANSI/IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| لا فقدان الحمل (في واط) | +/- 170 واط |
| خسارة الحمل الكامل (في واط) | +/- 640 واط |
مركبة مفتاح المحول المثبتة على القطب
1تصميم الدائرة المغناطيسية
إن شكل النواة الحديدية وحجمها وانزلاقها وخسارة التيار الدوامي هي عوامل مهمة يجب مراعاتها. يمكن أن يؤدي تصميم الدائرة المغناطيسية بشكل صحيح إلى نقل طاقة فعال وتقليل الخسارة.
2تصميم التلف
يجب أن تؤخذ عوامل مثل عدد الدورات، ومادة الأسلاك، والعزل بين الطبقات، وطريقة الأسلاك في الاعتبار خلال عملية التصميم.من خلال تنفيذ تصميم التلفيق مخطط له جيداً، يمكن للمحول أن يحقق قدرة تحميل أكبر وموثوقية.
3اختيار مواد العزل
اختيار مواد العزل الصحيحة أمر بالغ الأهمية لضمان السلامة وطول العمر. من الضروري اختيار مواد العزل التي تقدم أداء عازل ممتاز،مقاومة لدرجات الحرارة العالية، مقاومة تحطم القوس، ومقاومة الرطوبة.
4ملء زيت الفراغ
عادة ما تستخدم المحولات ذات المرحلة الواحدة المثبتة على القطب طريقة ملء زيت الفراغ. وهذا ينطوي على معالجة رقائق المحول بفراغ ، وإدخال زيت عازل ، والقضاء على فقاعات الهواء ،و إغلاق المحولاتعملية زيت الفراغ مفيدة لأنها تعزز أداء العزل والاستقرار الحراري للمحول ، مما يؤدي إلى مدة خدمة أطول.
5المعالجة الحرارية
يمكن تعزيز الخصائص الميكانيكية والقوة للمحولات من خلال المعالجة الحرارية. هذه العملية تغير الهيكل التنظيمي للمادة،زيادة صلابة المقاومة للاستعمال مع تقليل الإجهاد والتشوه.
المواصفات
| محول واحد المرحلة مثبت على القطب | ||||||
| السعة المسموح بها | عالية الجهد |
منخفضة الجهد |
رمز الاتصال | المعيار | عائق الدائرة القصيرة | الكفاءة |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920 فولت 13800/7957 فولت 13200/7620 فولت 12470/7200 فولت أو غيرها |
120-240 فولت 240-480 فولت 347 فولت 600 فولت |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||

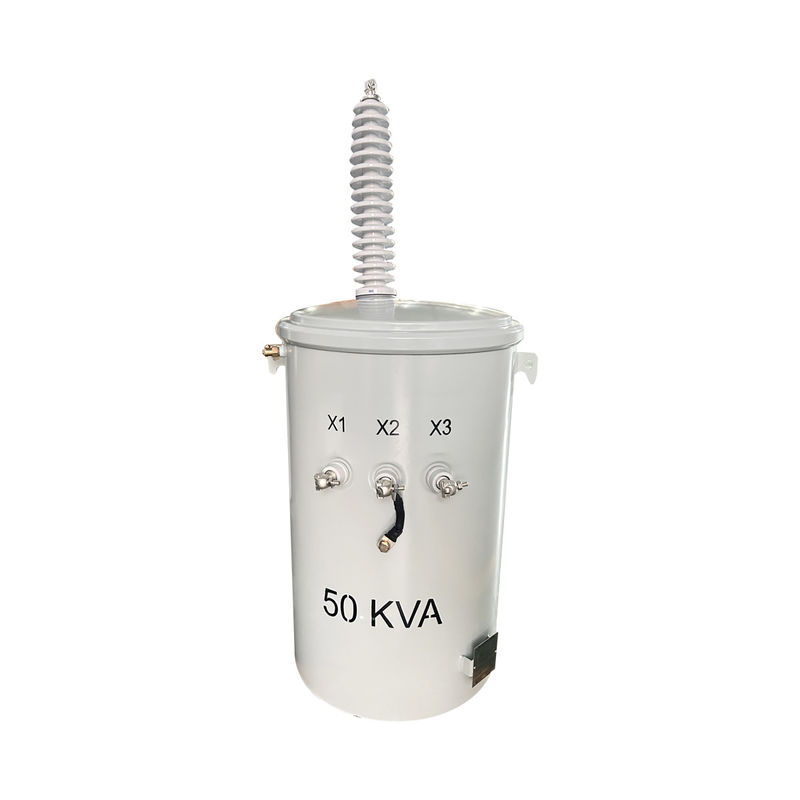

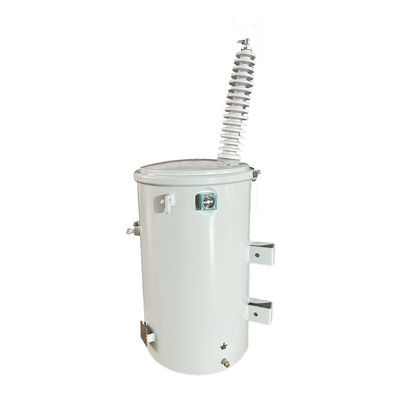

صور المنتجات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
