| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-50/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

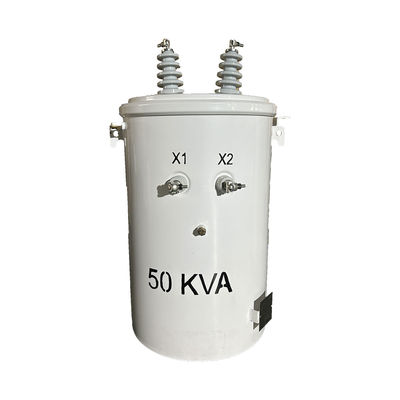

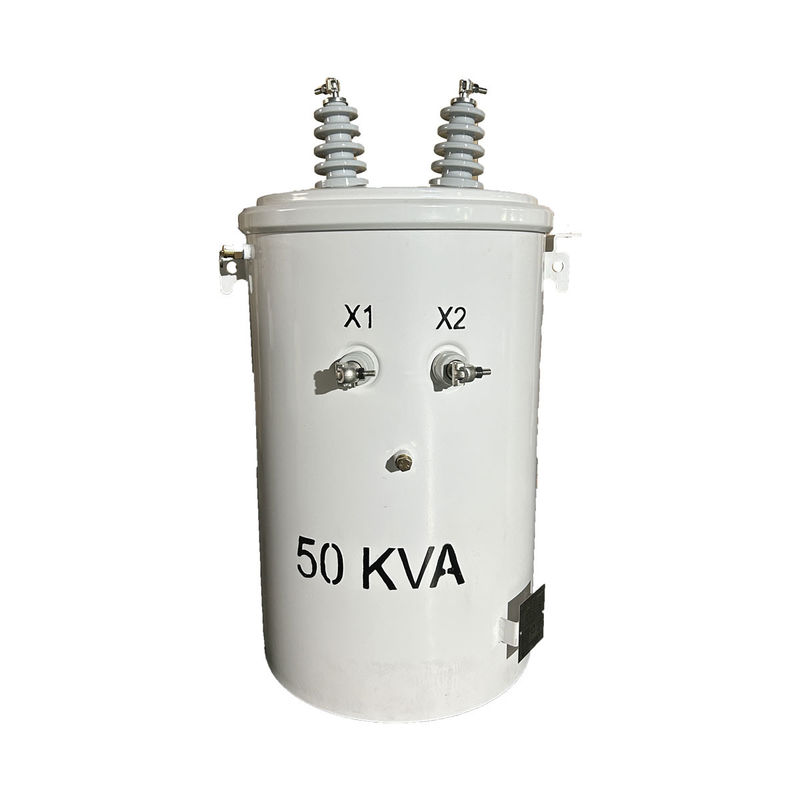

50KVA محول توزيع قطب واحد المرحلة النفط غمرة 12470V إلى 277V
المحولات المثبتة على القطب التي تنتجها شركة WINLEY ELECTRIC لديها طاقات تصنيفية تتراوح بين 10 كيلو فاي إلى 333 كيلو فاي ، وتلبي معايير ANSI / IEEE C57 ، IEC60076 وغيرها ،وتلبية أو حتى تجاوز متطلبات كفاءة وزارة الطاقة و CSAتم تصدير منتجاتنا بكميات كبيرة إلى أسواق مثل أمريكا الشمالية و أمريكا الوسطى والجنوبية و جنوب شرق آسيا ، وقد تم إشادتها على نطاق واسع.
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 50 كيلوواط |
| الجهد الأولي | 12470GrdY/7200 |
| الجهد الثانوي | 277 فولت |
| الفازور الثانوي | مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| سائل العزل | FR-3 النفط - سائل غير PCB |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| الكفاءة | 98.90٪ |
رسومات المنتج
الخصائص الهيكلية للمحول المثبت على القطب

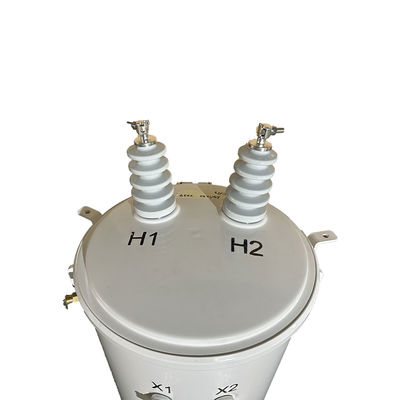

1أغطية الخزان لديها أجهزة البورسلين عالية الجهد والتي تأتي مع محطات حلقة، والتي يمكن أن تستوعب إما كابلات الألومنيوم أو النحاس.
2الهيكل الدائري للخياطة من غطاء الخزان يضمن توزيع التوتر حتى والخزين الموثوق بها.
3الخيوط الحلقية على جدار الخزان بمثابة البوشينغ منخفضة الجهد والمحطة وهي مغلفة بالقصدير.
4هذا العنصر يأتي مع صمام تخفيف الضغط الذي هو قادر على الختم الذاتي.
5وفقًا لمعايير ANSI ، فإن خطافات تعليق المحول في الجزء العلوي والسفلي تتوافق.
6المحطة الأرضية على الخزان هي محطة الأرضية الحلقة.
المواصفات
| محول واحد المرحلة مثبت على القطب | ||||||
| السعة المسموح بها | عالية الجهد |
منخفضة الجهد |
رمز الاتصال | المعيار | عائق الدائرة القصيرة | الكفاءة |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920 فولت 13800/7957 فولت 13200/7620 فولت 12470/7200 فولت أو غيرها |
120-240 فولت 240-480 فولت 347 فولت 600 فولت |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
