| الاسم التجاري: | WINLEY |
| رقم الطراز: | دم-167/4.16 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

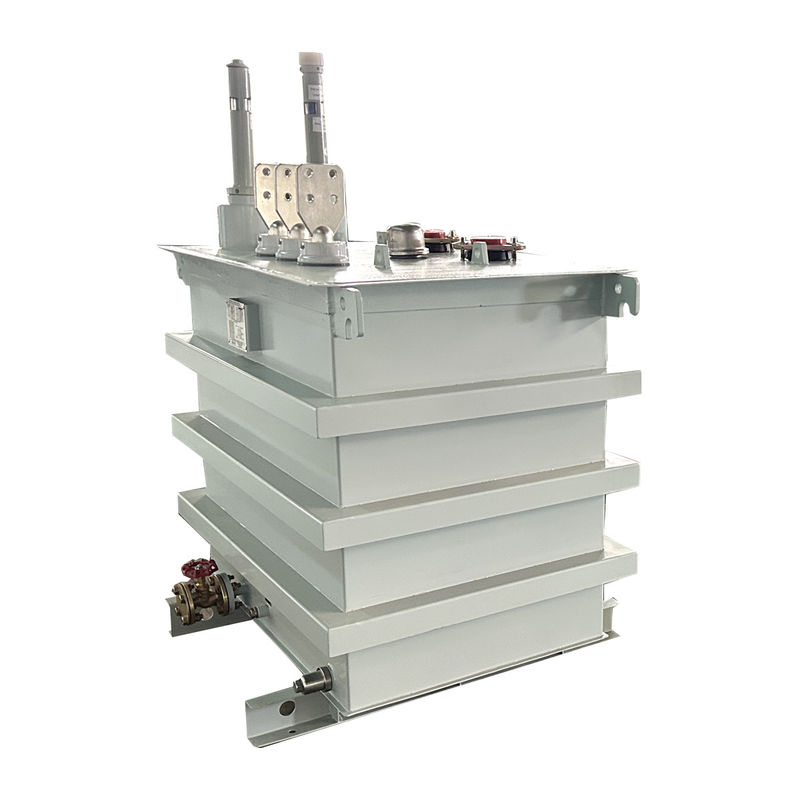

محول توزيع غطس واحد مرحلة 100 كيلو فولت 4160 فولت إلى 240 فولت معايير ANSI IEEE
يتم استخدام المحولات الغارقة والغارقة في بعض الأحيان بشكل رئيسي في دوائر التوزيع تحت الأرض التي تكون عرضة للبيئات التآكلية وظروف الفيضانات المؤقتة أو الممتدة.في بعض الأحيان يتم بناء المحولات الغارقة للعمل في غرفة تحت الأرض أو قبو تخضع للفيضانات المحتملة في ظل مجموعة من الظروف المحددة مسبقًا للضغط والوقت.
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 167 كيلوواط |
| الجهد الأولي | 4160GrdY/2400 |
| الجهد الثانوي | 240/120 فولت (L-N) |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق | 2. 75% |
| نوع الاتصال الأساسي | غطاء كسر الحمل |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| مادة الخزان | 304 الفولاذ المقاوم للصدأ |
| مواد السكن | 304 الفولاذ المقاوم للصدأ الفولاذ المقاوم للتآكل شريط الغطاء ، الغطاء العلوي القابل للإزالة |
| مواد الأجهزة | 304 أجهزة من الفولاذ المقاوم للصدأ |
| الأبعاد* | 39-W × 49-D × 50-H |
| قطر الخزان* | 39.5.00 جرعة زائدة |
| الوزن الجاف* | 823.95 باوند |
| الوزن الإجمالي (المليء بالسائل) * | 1690.5 باوند |
هيكل المنتج
1يتم تثبيت المحولات تحت الأرض عادة في حفر مبنية من الخرسانة ، دون احتلال مساحة سطحية.أجهزة إيقاف البرقويتم تثبيت صمامات تخفيف الضغط على المحولات تحت الأرض وأغطية الصناديق. يمكن مراقبة هذه الملحقات وتشغيلها على الأرض.
2.خزان الزيت مصنوع من الفولاذ المقاوم للصدأ (أو صفيحة فولاذية عالية الجودة متعددة الطبقات تدابير تقنية مضادة للتآكل)مع هيكل مغلق بالكامل وهيكل لحام مغلق على طول حافة الصندوق لتقليل منطقة الختم، ويمكن أن تعمل بأمان لفترة طويلة في البيئة الخاصة تحت الأرض.
3جهاز التحكم الشامل للمحول المشترك تحت الأرض يمكنه إرسال إشارات الاتصال إلى الخارج عبر RS485 ، Moden السلكي ، GSM اللاسلكي ، أو GPRS اللاسلكي.
رسومات المنتج
المواصفات
| محول واحد المرحلة مثبت على القطب | ||||||
| السعة المسموح بها | عالية الجهد |
منخفضة الجهد |
رمز الاتصال | المعيار | عائق الدائرة القصيرة | الكفاءة |
| (kVA) | (v) | (v) | (%) | (%) | ||
| 10 | 34500/19920 فولت 13800/7957 فولت 13200/7620 فولت 12470/7200 فولت أو غيرها |
120-240 فولت 240-480 فولت 347 فولت 600 فولت |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
