| الاسم التجاري: | WINLEY |
| رقم الطراز: | S-150/12 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

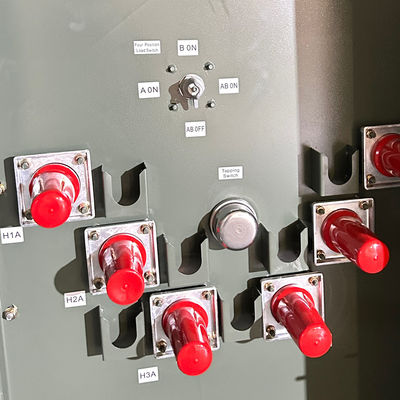

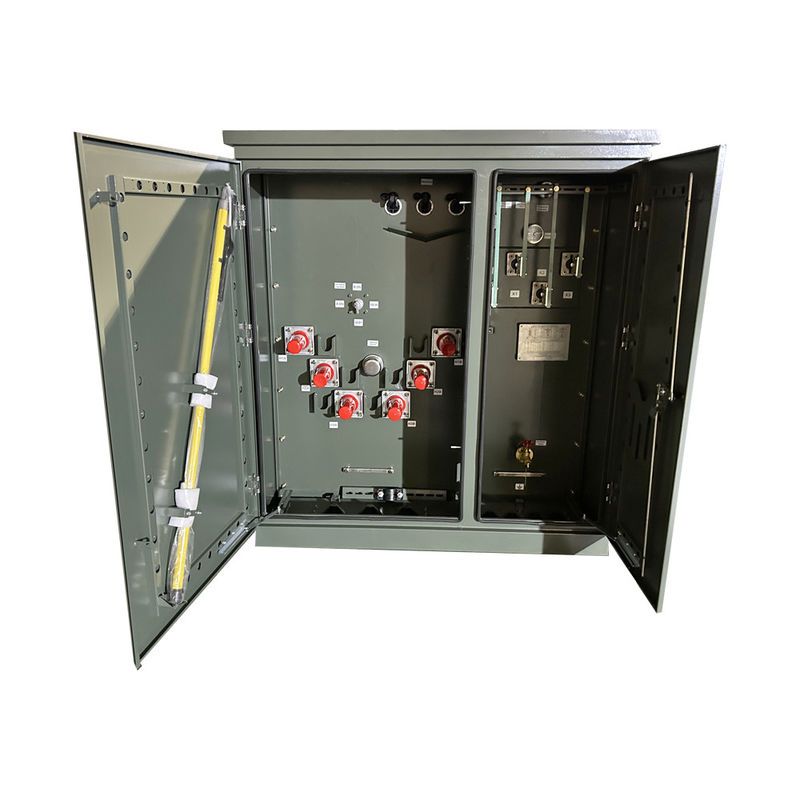

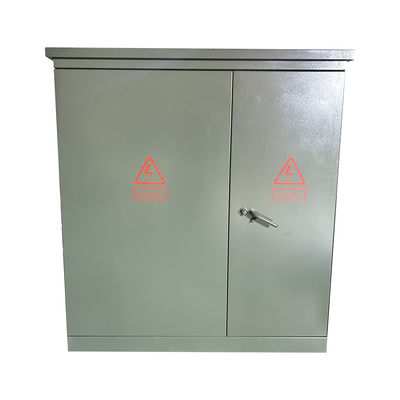

150kva Pad Mount ثلاثي المراحل المغمورة بالزيت محول التوزيع استخدام الطاقة 34500V إلى 208V ANSI / IEEE C57
وينلي متخصصة في إنتاج المحولات ثلاثية المراحل. منتجاتنا تتوافق مع ANSI، IEEE، DOE، CSA ومعايير أخرى. الطاقة المسجلة عادة ما تكون 75kva إلى 5500kVA،والجهد يمكن أن يصل إلى 34.5 كيلو فولت. منتجاتنا يتم تصديرها إلى أمريكا الشمالية وأماكن أخرى بكميات كبيرة. لدينا خبرة غنية في التصميم والإنتاج وخدمة ما بعد البيع.
شهادة UL للمحول الثلاثي المرحلي
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| نوع تغذية المحول | تغذية الحلقة |
| العملية | عملية التراجع (غير معتمدة للتراجع) |
| المرحلة | ثلاث مراحل |
| السعة | 150 كيلوواط |
| مجموعة المتجه | (إين) |
| الجهد الأولي | 34500GrdY/19920 |
| الجهد الثانوي | 208Y/120 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
الهيكل
الأداء
هذا المحول ثلاثي المراحل 150 كيلو فاو مع الجهد القياسي من 2،400 و 46،000 فولت على الجانب الأساسي و 208Y / 120 فولت إلى 14،400 فولت على الجانب الثانوي.تم تصنيع نواة هذه الوحدة من طبقات الصلب السيليكوني المسالة باردة باستخدام أحدث التقنياتهذا المحول هو كفاءة عالية في استخدام الطاقة مع انخفاض انبعاثات الحرارة، مما يؤدي إلى حاجة أقل للتبريد.ويتميز هذا الجهاز أيضاً بالزيت المعدني كسائل عازل مع ارتفاع درجة الحرارة إلى 65 درجة مئوية. مع علبة NEMA Type 3R ، يمكن استخدام هذه الوحدة التي يتم تثبيتها على المسامير للتطبيقات الداخلية أو الخارجية. يستخدم هذا المحول في المقام الأول في توزيع الطاقة الكهربائية ، وتخفيض الجهد الأساسي,أنظمة إدارة الطاقة، وتوزيع الطاقة الصناعية تحت الأرض.وتحقيق تأثير تجميل المدينة.
الرسومات التقنية
المواصفات
| مواصفات المنتج | ||||||||
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
| 75 | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
