| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-75/5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

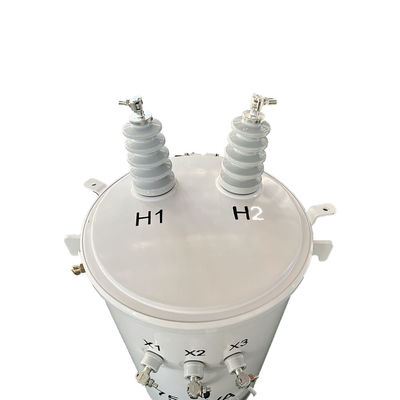

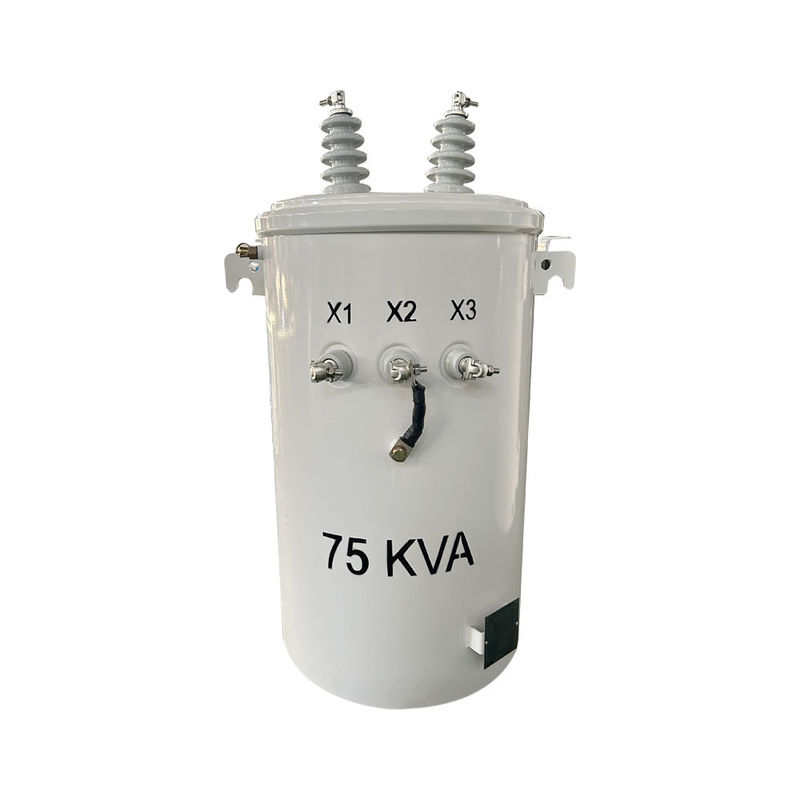

75kva النفط الفاز الواحد فوقي قطب مثبت محول التوزيع 4160GrdY/2400 إلى 120/240V
المحول هو هيكل الختم الأسطواني. كل منهما مثبت مع أجهزة الترسيم,الخطافات,حمالات دعم التي تتوافق مع معيار ANSI,و واحد أو اثنين من البوشين عالية الجهد على الغطاء,البوشة منخفضة الجهد على جدار الخزان والقبعةيجب تعديل محول الضغط بناء على التعليمات بعد إيقاف التشغيل.
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 75 كيلوواط |
| الجهد الأولي | 4160GrdY/2400 |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان |
| عائق | 2. 75% نموذجي |
| معايير الكفاءة | معايير وزارة الطاقة 2016، معايير CSA، معايير ANSI/IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 51 ديبا |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| الأبعاد* | 26.75''-W x 28.30''-D x 47.18''-H |
| الوزن الإجمالي (المليء بالسائل) * | 873 باوند |
| الكفاءة | 99.05% |
| لا فقدان الحمل (في واط) | +/- 240 واط |
| خسارة الحمل الكامل (في واط) | +/- 840 واط |
رسومات المنتج
الميزة القياسية
■ نظام الجودة معتمد بمعايير ISO 9001.
■ أنظمة الطلاء تلبي أو تتجاوز أداء IEEEC5712.28 القياسية
■ أجهزة رفع تلبي جميع متطلبات معيار CSA C2.1-06 و CSA C2.2-06
■ التصميم بمساعدة الكمبيوتر للحسابات الميكانيكية والكهربائية (C.A.D.).
■ تم تصميم النواة والملفات لتحقيق تكلفة الملكية الإجمالية المثلى (TOC).
■ توفير دعامة إيقاف التموجات العالية، الدعم متاح كخيار.
■التلفيات "منخفضة عالية منخفضة" لزيادة قوة الدائرة القصيرة وكفاءة وقوة الحرارة
■غطاء أو جدار جانبية مثبتة بشينات عالية الجهد حسب الحاجة.
■أساس الجرح مع المفاصل التدريجية لزيادة الكفاءة وانخفاض مستويات الضوضاء.
■ الجهد المزدوج مصمم لتلبية متطلبات BIL وقطع قصير على كلا الاتصالات.
■صمام تخفيف الضغط الذاتي الذاتي.
■المحطات ذات الجهد المنخفض أو نوع المقبض حسب الحاجة.
■ عدة مشابك غطاء لضمان الختم السليم وتقليل احتباس المياه على حافة الغطاء.
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
