| الاسم التجاري: | WINLEY |
| رقم الطراز: | S11-2500/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

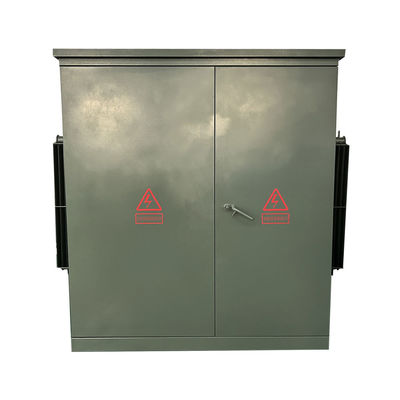

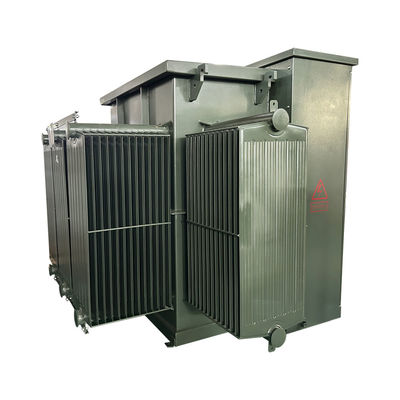

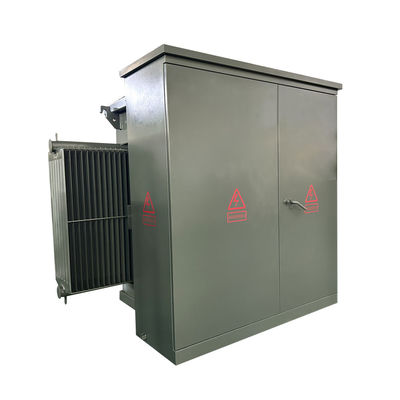

2500 كيفا محول طاقة كهربائية ثلاثي المراحل مثبت على منصة الطاقة الكهربائية الجهد العالي 35 كيلو فولت إلى 480 فولت
وينلي متخصصة في إنتاج المحولات ثلاثية المراحل المثبتة على علب. لقد حصلت منتجاتنا على شهادة UL / cUL تتوافق مع ANSI و IEEE و DOE و CSA ومعايير أخرى.الطاقة المسجلة عادة ما تكون 75kVA إلى 5500kVA، والجهد يمكن أن يصل إلى 34.5 كيلو فولت.
شهادة UL/cUL
البيانات الرئيسية
| المرحلة | ثلاث مراحل |
| السعة | 2.5 MVA (2500 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 25700 فولت |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق | 50.0-7.5% نموذجي، الهدف 5.75% |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 60 ديسابايت |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
| المواد الأساسية | الصلب الموجه للحبوب |
| الأبعاد* | 73-W × 73-D × 71-H |
| الوزن الإجمالي (المليء بالسائل) * | 11334 باوند |
| الكفاءة % | 99.40٪ |
| لا فقدان الحمل (في واط) | +/- 2,695W |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 15,490W |
الميزة القياسية
-بوابة ذات ثلاث نقاط للوقوف بأمان
- عتبة قابلة للإزالة لسهولة التثبيت
- المفاصيل والصناديق التركيبية للخزانات من الفولاذ المقاوم للصدأ

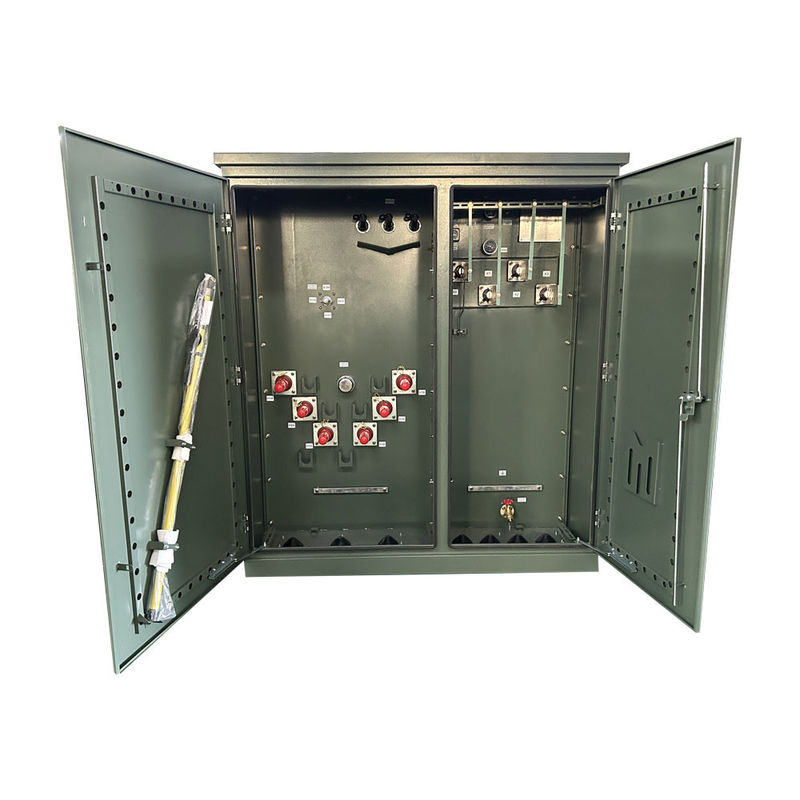

- خزانة مغلقة مع عتبة قابلة للإزالة ذات العمق التالي:
- للبناء الأمامي الحي ، مشددة خارجيا البورسلين البوشينغ عالية الجهد مع عيني واحد عقدة نوع الاتصال
- للبناء الموجود في الجبهة الميتة، أوعية التشغيل عالية الجهد المشددة خارجياً لإدخال كسر الحمل أو غير كسر الحمل
- أبواب المقصورات عالية الجودة ومتوسعة الجودة ذات 120 درجة
الحديد HV / LV الحاجز المقصورة انقر هنا للحصول على رسومات المحول
-القفال المعلّق مع عقدة واحدة ذات رأس خمس على باب حجرة LV وعقدتين ذات رأس خمس على باب حجرة HV -بما في ذلك آلية إيقاف 3 نقاط
- وصلة HV: الموجودة في الأمام والخارج المكشوفة القابلة للإزالة بشاشات HV مع وصلة نوع مشبك العين
- وصلة LV: البوليمر المشدد بشكل خارجي والبورسلين LV مع 4-12 فتحة
- النفط الكامل
-المركز الخمسة الأرجل
الحزام الأرضي المحايد القابل للإزالة LV؛ حسب الحاجة

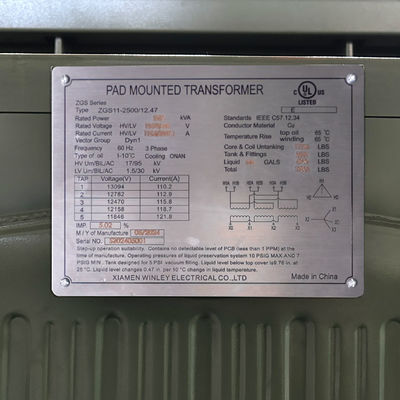

- لوحة الاسم حسب متطلبات ANSI
- صمام الإغاثة الضغط
-أحضروا لي بعضاً من الكعك
المواصفات
| محول ثلاثي المراحل | ||||
|
الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
الخسارة (W) | |
|
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
|||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
الملحقات
التطبيق
وهو مناسب لحالات الجهد العالي والقدرة الكبيرة، مثل محطات الطاقة الفرعية، واستهلاك الطاقة الصناعية، الخ. في حالات الحمل العالي، والجهد العالي،المحولات المغمورة بالزيت لديها أداء واستقرار أفضل.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
