| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-75/5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

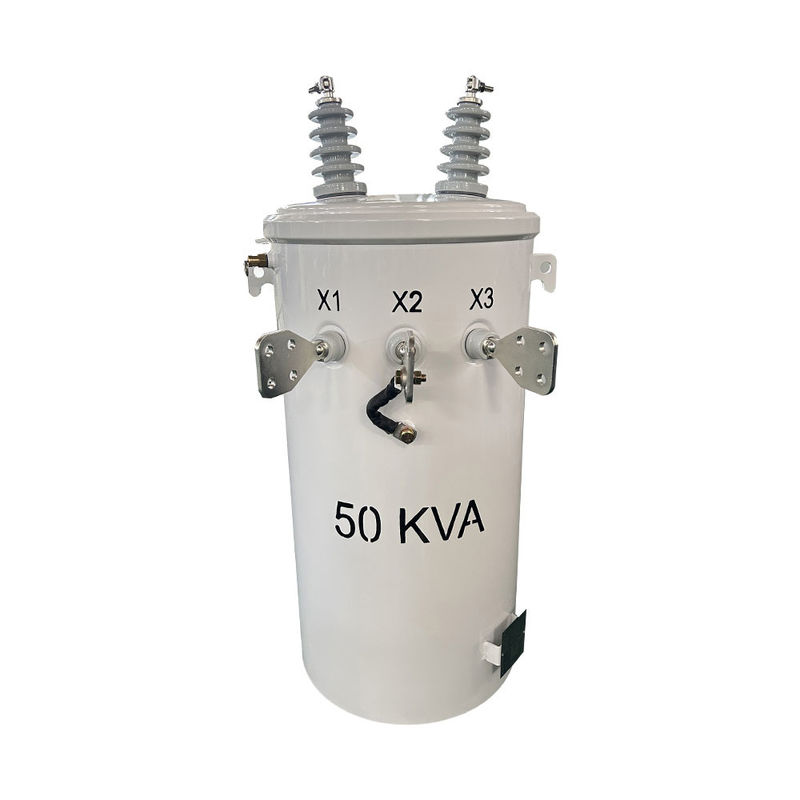

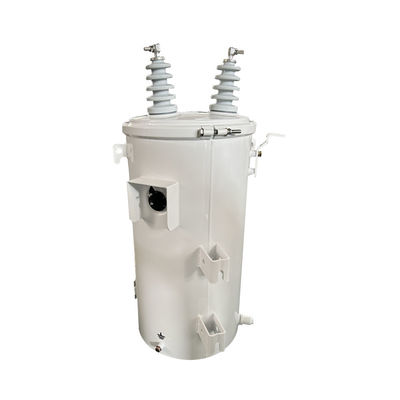

50kva واحد المرحلة قطب مثبت محول زيت غمر التوزيع 4160V إلى 120/240V
النوع:النوع التقليدي / نوع CSP
الطاقة الاسمية: يصل إلى 333 كيلو فاي
الجهد الأساسي: تصل إلى 34.5 كيلو فولت
الجهد الثانوي: يصل إلى 500 فولت
المعايير:IEEE/ANSI/CSA/IEC/DOE
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 50 كيلوواط |
| الجهد الأولي | 4160 فولت |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | E |
| فئة التبريد | أونان |
| عائق | 2. 75% |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| الأبعاد* | 24.6''-W x 26.75''-D x 40.15''-H |
| الكفاءة | 99.00% |
رسومات المنتج
الميزة القياسية
■ نظام الجودة معتمد بمعايير ISO 9001.
■ أنظمة الطلاء تلبي أو تتجاوز أداء IEEEC5712.28 القياسية
■ أجهزة رفع تلبي جميع متطلبات معيار CSA C2.1-06 و CSA C2.2-06
■ التصميم بمساعدة الكمبيوتر للحسابات الميكانيكية والكهربائية (C.A.D.).
■ تم تصميم النواة والملفات لتحقيق تكلفة الملكية الإجمالية المثلى (TOC).
■ توفير دعامة إيقاف التموجات العالية، الدعامة متوفرة كخيار.
■التلفيات "منخفضة عالية منخفضة" لزيادة قوة الدائرة القصيرة وكفاءة وقوة الحرارة
■غطاء أو جدار جانبية مثبتة بشينات عالية الجهد حسب الحاجة.
■أساس الجرح مع المفاصل التدريجية لزيادة الكفاءة وانخفاض مستويات الضوضاء.
■ الجهد المزدوج مصمم لتلبية متطلبات BIL وقطع قصير على كلا الاتصالات.
■صمام تخفيف الضغط الذاتي الذاتي.
■المحطات ذات الجهد المنخفض أو نوع المقبض حسب الحاجة.
■ عدة مشابك غطاء لضمان الختم السليم وتقليل احتباس المياه على حافة الغطاء.
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
