| الاسم التجاري: | WINLEY |
| رقم الطراز: | S11-1500/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

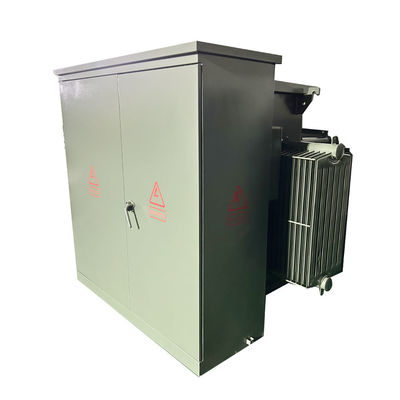

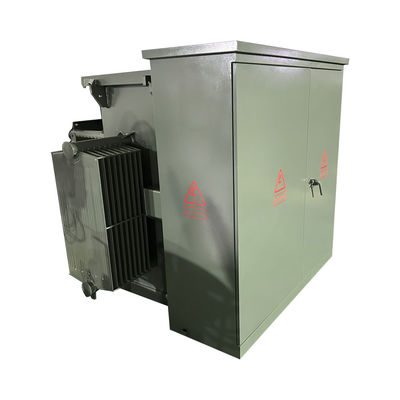

محول النوع الدهني الكهربائي المثبت على منصة 3 مراحل 1500kva فئة 35kv
وينلي متخصصة في إنتاج المحولات ثلاثية المراحل المثبتة على علب. لقد حصلت منتجاتنا على شهادة UL / cUL تتوافق مع ANSI و IEEE و DOE و CSA ومعايير أخرى.الطاقة المسجلة عادة ما تكون 75kVA إلى 5500kVA، والجهد يمكن أن يصل إلى 34.5 كيلو فولت.
شهادة UL
محولات (وينلي) حصلت على شهادة (يو إل) محولات (وينلي) اجتازت اختبار (يو إل)الامتثال لمعايير السلامة والاستدامة المعترف بها من قبل الولايات المتحدة، ولها ضمان جيد من حيث الجودة والسلامة وعمر الخدمة.
شهادة cUL
كما حصلت محولات WINLEY's Pad Mounted على شهادات cUL مع الحصول على شهادات UL.المحولات المثبتة على عجلة من WINLEY قد اجتازت اختبار cUL (النسخة الكندية من مختبرات التأمين)، ويمكن استخدامها بأمان وموثوقية في السوق الكندية.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| المرحلة | ثلاث مراحل |
| نوع تغذية المحول | تغذية الحلقة |
| السعة | 1.5 MVA (1500 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 25700 فولت |
| الفازور الرئيسي | دلتا |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق | 5. 75% |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 60 ديسابايت |
| ارتفاع (الارتفاع) | 3300ft (1000 متر) فوق مستوى سطح البحر |
| الأبعاد* | 75''-W x 72''-D x 72''-H |
| الوزن الإجمالي (المليء بالسائل) * | 9750 باوند |
| الكفاءة % | 99.30% |
| لا فقدان الحمل (في واط) | +/- 1,900 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 10,500 واط |
الميزة القياسية
- الفولاذ الخفيف، خزان الفولاذ المقاوم للصدأ اختياري

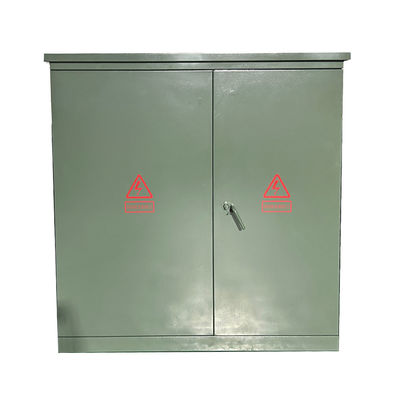

- باب إغلاق ثلاثي النقاط للأمان
- عتبة قابلة للإزالة لسهولة التثبيت
- المفاصل والمدفعات من الفولاذ المقاوم للصدأ
الخزانة المشدودة مع عتبة قابلة للإزالة ذات العمق التالي:
عمق 22 "لـ 1500 كيلوواط

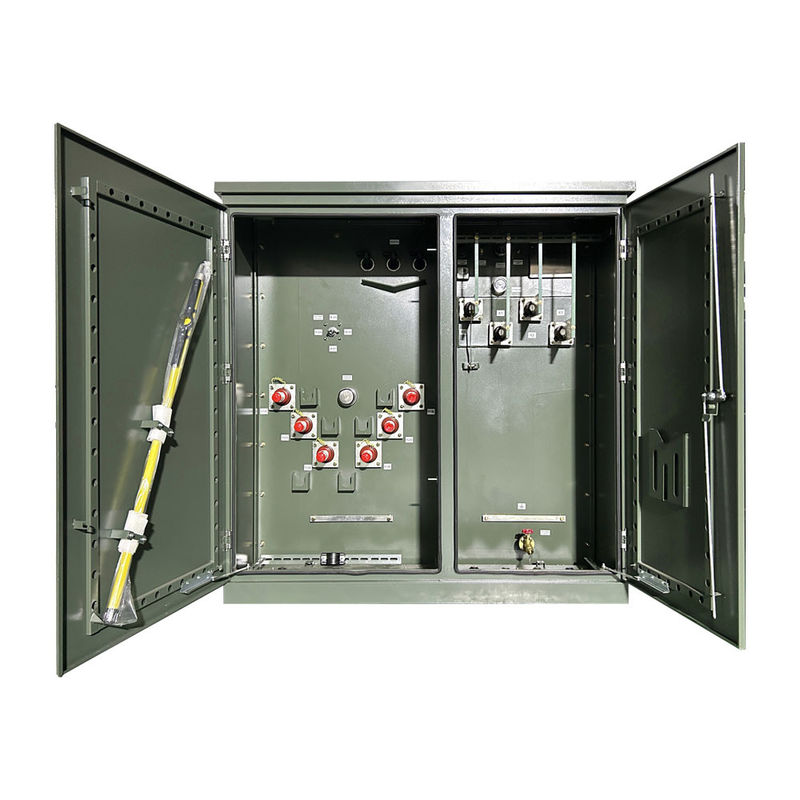

− بناء الجبهة الحية و بناء الجبهة الميتة
- الحاجز الحديدي HV/LV
المواصفات
| محول ثلاثي المراحل | ||||
|
الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
الخسارة (W) | |
|
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
|||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
