| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-3000/25 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

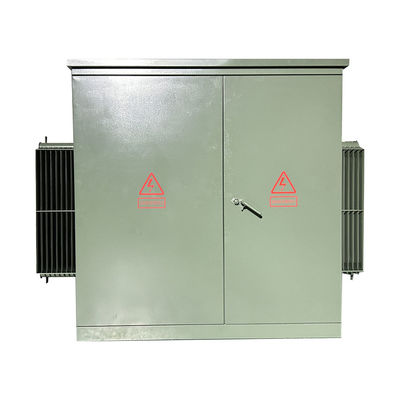

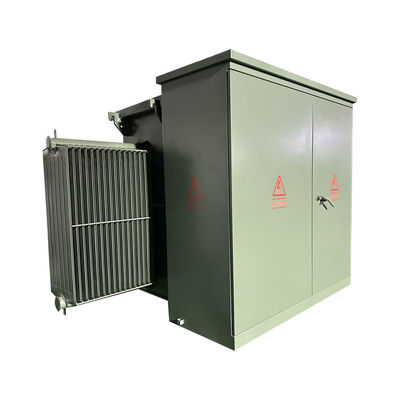

محول ثلاثي المراحل مثبت على منصة 3000Kva 24940V إلى 4160Y/2400 معتمد UL
المحولات الثلاثية المرحلة التي ننتجها قد حصلت على شهادة UL، مع طاقات تتراوح من 30 إلى 5500kVA والجهد يصل إلى 34.5kV.منتجاتنا تصدر إلى أمريكا الشمالية والفلبين وأماكن أخرى بكميات كبيرة.
البيانات الرئيسية
| تفاصيل | الوحدة | المواصفات | ملاحظة |
| النوع | ~ | محمول على علبة، تغذية شعاعية | |
| السعة الاسمية | kVA | 3000 | |
| رقم المرحلة | ~ | 3 | |
| الجهد الأساسي | V | 24940 | دلتا |
| الإنهاء الأساسي | ~ | طبقة 25 كيلو فولت البورسلين | في المقدمة |
| الجهد الثانوي | V | 4160Y/2400 | (وي-إن) |
| اتصال ثانوي | ~ | فئة 5kV البورسلين | في المقدمة |
| نوع النقر | ~ | التنصت خارج الدائرة | |
| نطاق التقط | % | ± 2 * 2.5٪ | |
| طريقة التبريد | ~ | أونان | |
| التردد المسموح به | هرتز | 60 | |
| مجموعة المتجهات | ~ | دين1 | |
| فئة العزل | ~ | A (105°C) | |
| ارتفاع الحرارة | ك | 65 | |
| خسارة خارج الحمل | W | 2810 | مع 10% من التسامح |
| خسارة الحمل (85 درجة مئوية) | W | 25796 | |
| عائق | % | 5.0~75 | |
| مواد التلف | ~ | كيو | |
| مادة الأساس | ~ | فولاذ السيليكون | |
| مواد التبريد | زيت معدني | ||
| مواد السكن | ~ | الفولاذ المغلف | |
| حالة الخدمة | ~ | داخل أو خارج | |
| مستوى سطح البحر | م | ≤1000 | |
| المعيار | ~ | ASNI/IEEE C5712.00 |
الخصائص القياسية
• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي يمكن فتحه فقط بعد
الباب منخفض الجهد مفتوح
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.

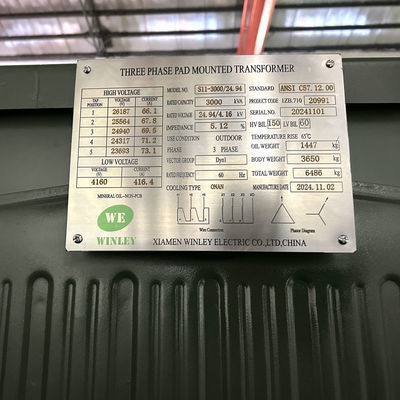

• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كامل السعة فوق
وأقل من الاسمية.
• فتحة يدوية واحدة 10 × 18 × (أو 14 × 25 ×) في المحول
غطاء الخزان
• طلاء باللون الأخضر الزيتونى (Munsell 7GY 3.29/1.5).
• تم تصميمها وتصنيعها واختبارها وفقًا
مع أحدث معايير ANSI
الرسومات التقنية
هيكل المنتج

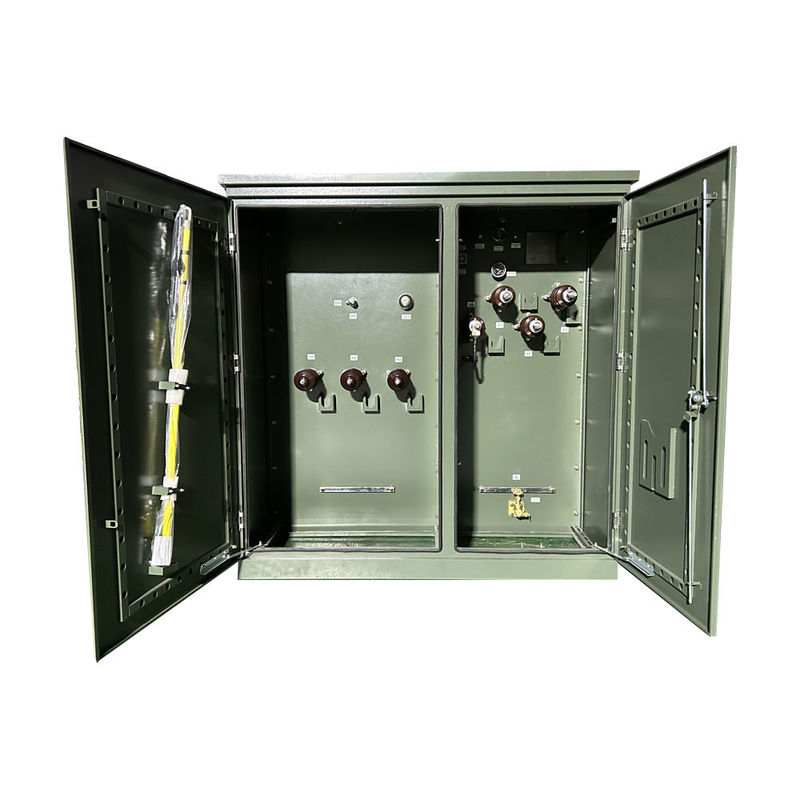

1) جزء المحول وجزء خزانة التحكم من التغيير الأمريكي ، حيث أن جزء المحول هو هيكل مغلق بالكامل ،والزيت العازل يمكن أن يكون نوعين من زيت نقطة الإشعال العالية أو زيت عادي.
2) قسمت خزانة التحكم إلى غرفة عالية الجهد وغرفة منخفضة الجهد.

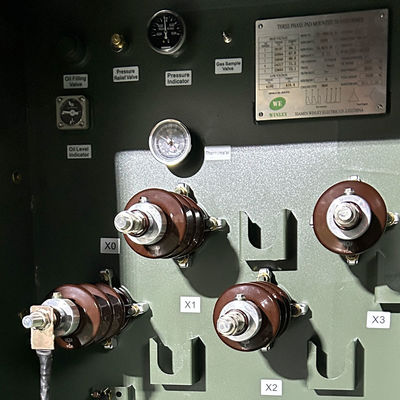

3)غرفة الجهد العالي مجهزة بـ: سدادة كابل الجهد العالي، جهاز إيقاف البرق، مقبض تشغيل مفتاح الحمل، مقبض مفتاح التنقيط غير المثير، فيوز التوصيل، صمام إطلاق الضغط،مقياس الحرارة، مقياس الضغط، مقاييس موقع الزيت، سدادات ملء الزيت، صمامات تصريف الزيت، وما إلى ذلك، مفاتيح الحمل، مبادلات الصنبور إيقاف الإثارة، مصابيح الشبكة، وما إلى ذلك.جميعها غارقة في زيت المحول مع قلب المحوليتم ربط كابل الجهد العالي والتحول بواسطة أجهزة توصيل الكابلات.
4) يمكن تثبيت جانب الجهد المنخفض مع مفكّكات الهواء، محولات التيار، فضلاً عن عدادات الطاقة الكهربائية، أمتار وفولتمتر،ويمكن تكوين دوائر الإخراج وأجهزة تعويض السعة وفقا لاحتياجات المستخدم.
المواصفات
| مواصفات المنتج | ||||||||
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
| 75 | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
المعايير المعمول بها
الـ (IEEE Std C 57)12.00 معيار المتطلبات العامة القياسية لمحولات التوزيع والطاقة والتنظيم المغمورة بالسائل.
الـ (IEEE Std C 57)12.28 المعدات المثبتة على السطح - سلامة الحجرة.
الـ (IEEE Std C 57)12.34 متطلبات قياسية لمحولات التوزيع ثلاثية المراحل ذات النوع المكون من عدادات ، ذات التبريد الذاتي
الـ (IEEE Std C 57)12.90 قواعد الاختبار القياسية للمحولات التوزيعية والطاقة والتنظيمية المغمورة بالسائل ودليل IEEE لاختبار الدائرة القصيرة للمحولات التوزيعية والطاقة.
الـ (IEEE Std C 57)12.91 دليل تحميل المحولات المغمورة بالزيت المعدني.
عملية الإنتاج
شهادة UL / cUL
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
