| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-1500/5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

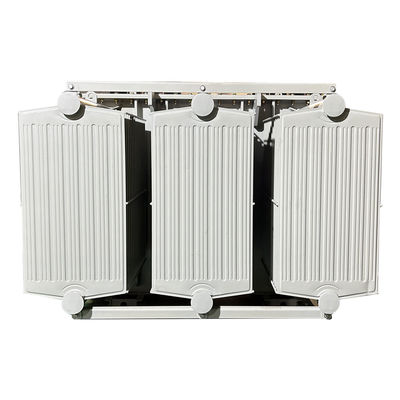

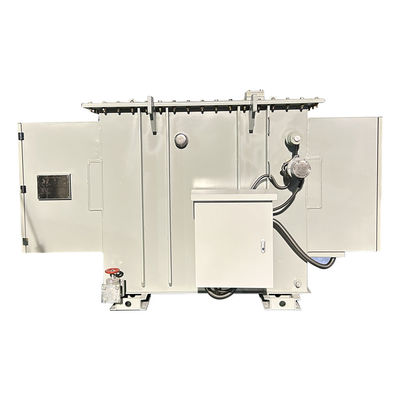

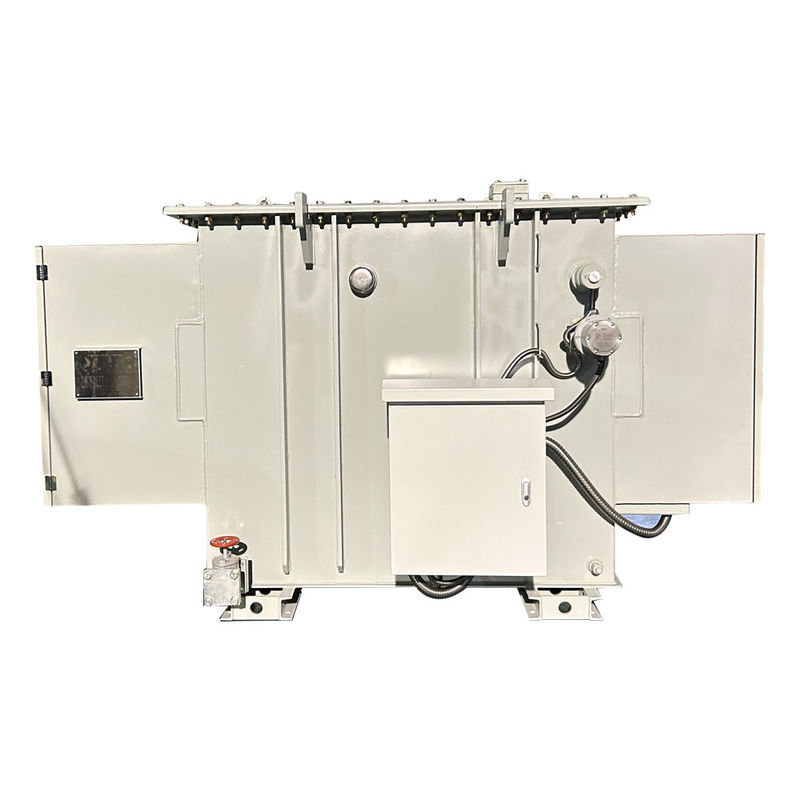

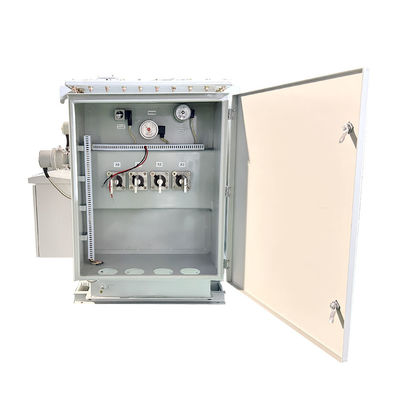

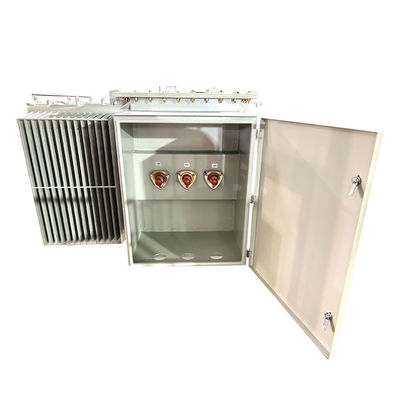

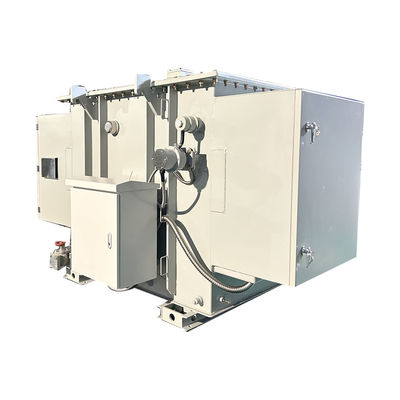

1500 كيلو فولت محطة فرعية محول توزيع ثلاثي المرحلة 4160 فولت ANSI IEEE C57
يمكن وصف المحولات المغلقة بشكل مغلق بأنها محولات بدون محافظات. الوسط العازل في خزان زيت المحول مغلق بالكامل ومعزول تمامًا عن الهواء.هذا التصميم يمكن أن يمنع الهواء من دخول خزان زيت المحول، وبالتالي منع التآكل والترطيب في السائل الوسيط.
البيانات الرئيسية
| نوع تغذية المحول | تغذية شعاعية |
| المرحلة | ثلاث مراحل |
| السعة | 1.5 MVA (1500 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 4160 فولت |
| الجهد الثانوي | 600Y/347 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | العزل من الفئة أ |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| عائق (نموذجي) | 5. 75% |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-0 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 62 دي بي أي |
| الكفاءة % | 99.40٪ |
الخصائص القياسية
الرسم
مواصفات المنتج
| مواصفات محول المحطة الفرعية | |||||
| kVA | HV | LV | العرض(ملم) | الطول(ملم) | الطول(ملم) |
| 315kVA | 11000 فولت | 400 فولت | 800 | 696 | 1336 |
| 500kVA | 27600 فولت | 480GrdY/277V | 1730 | 2300 | 1510 |
| 500kVA | 11000 فولت | 415 فولت | 1700 | 1700 | 1650 |
| 750kVA | 11000 فولت | 433 فولت | 1850 | 1845 | 1465 |
| 1000kVA | 14400 فولت | 415/240 فولت | 1085 | 1860 | 1570 |
| 1200kVA | 13800 فولت | 240 فولت | 2450 | 1850 | 1820 |
| 1500kVA | 24940 فولت | 600 فولت | 1800 | 1880 | 1895 |
| 2000kVA | 7200 فولت | 600GrdY/346 | 1766 | 2680 | 1982 |
| 2000kVA | 44000 فولت | 600 فولت | 1260 | 2090 | 1700 |
| 2500kVA | 24940 فولت | 480GrdY/277V | 2400 | 2200 | 2060 |
| 3000kVA | 11000 فولت | 415 فولت | 1600 | 2330 | 1920 |
| 3000kVA | 22800 فولت | 415/240 فولت | 2130 | 3500 | 1910 |
| 3750kVA | 44000 فولت | 600 فولت | 2240 | 2650 | 2700 |
| 4000kVA | 33كيلو فولت | 600Y/347 | 2150 | 3250 | 2290 |
| 5000kVA | 34500 فولت | 7200 فولت | 3780 | 1850 | 3450 |
| 5000kVA | 34500 فولت | 4160 فولت | 2799 | 2400 | 2938 |
| 6300kVA | 35000 فولت | 400 فولت | 3520 | 2820 | 3470 |
| 6800kVA | 34500 فولت | 800 فولت | 3400 | 2670 | 3400 |
| 7500kVA | 27600Y | 4160 فولت | 3350 | 3290 | 2270 |
اختبارات المصنع
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
