| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-2500/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

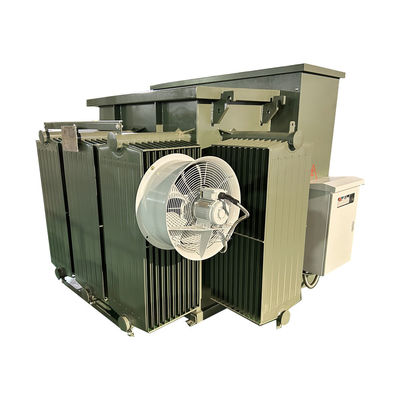

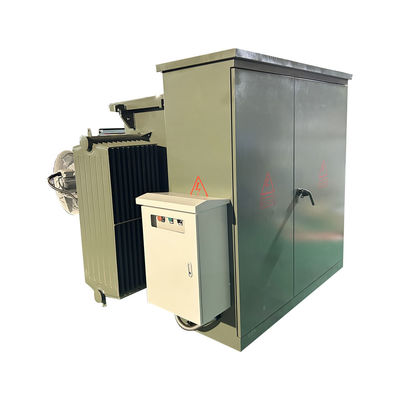

2500 كوا محول ثلاثي المراحل مثبت على منصة الدفع 12470 فولت إلى 480 فولت شهادة UL
ملخص
توفر وينلي مجموعة كاملة من محولات التوزيع المملوءة بالسائل ثلاثية المراحل التي تلبي معايير ANSI® / IEEE® المعمول بها.
المحول الثلاثي المرحلي المثبت على علبة يغمس مفتاح الحمل والصمام على جانب الجهد العالي للمحول مع قلب وملفوفات المحول في خزان الزيت نفسه ،لديها مزايا الهيكل المتقدمأداء موثوق به، وفورات الطاقة وخفض الاستهلاك، الاستخدام المرن، القدرة القوية على التكيف، والمزايا الاقتصادية.
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| المرحلة | ثلاث مراحل |
| السعة @ 55° (مع المروحة) | 2.5 MVA (2500 KVA) |
| السعة @ 65 ° (w / مروحة) | 3.125 MVA (3125 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 12470 فولت |
| الجهد الثانوي | 480Y/277 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN/KNAF |
| عائق | 5. 75% |
| معايير الكفاءة | معايير وزارة الطاقة 2016، معايير CSA,معايير ANSI/IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| نطاق درجة حرارة التشغيل المحيطة | -40 درجة مئوية إلى +40 درجة مئوية -50 درجة فهرنهايت إلى +104 درجة فهرنهايت |
| مستوى الصوت | 60 ديسابايت |
| تصنيف الحجرة | NEMA 3R |
| الأبعاد* | 75W × 75D × 73H |
| الوزن الإجمالي (المليء بالسائل) * | 11529 باوند |
| الكفاءة % | 99.40٪ |
| لا فقدان الحمل (في واط) | +/- 2,690 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 15,480 واط |
الخصائص
جمعية دخول البولت الخمسية
سائل عازل ذو نقطة حرق عالية
سائل عازل غير PCB
مساكن مضادة للتلاعب

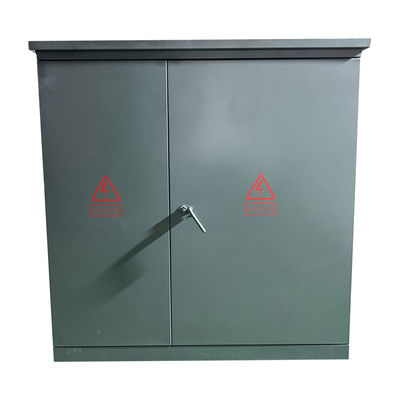

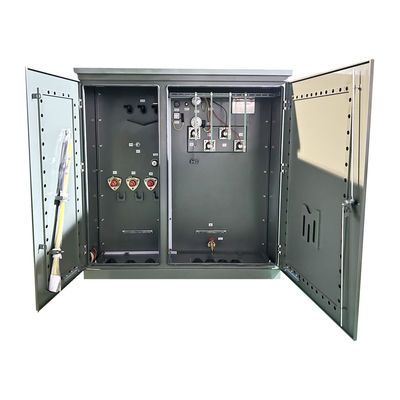

أبواب المقصورة الأمامية المزدوجة ، قابلة للاغلاق
غرفة الأسلاك NEMA 3R
مع العصا الساخنة، حفرة الباب HV
المواصفات
| محول ثلاثي المراحل | ||||
| الطاقة الاسمية (KVA) | الجهد العالي (KV) | الجهد المنخفض (V) | الخسارة (W) | |
| خسارة بدون حمولة (W) | خسارة الحمل (W) | |||
| 75 كيلوواط | 24.94/14.4كيلو فولت 12.47/7.2كيلو فولت 34.5 كيلو فولت 19.92 كيلو فولت 13.8 كيلو فولت 13.2 كيلو فولت أو غيرها |
120/240 فولت 480Y/ 277 فولت 600Y/ 347 فولت |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150KVA | 280 | 2200 | ||
| 225KVA | 400 | 3050 | ||
| 300KVA | 480 | 3650 | ||
| 500KVA | 680 | 5100 | ||
| 750KVA | 980 | 7500 | ||
| 1000KVA | 1150 | 10300 | ||
| 1500KVA | 1640 | 14500 | ||
| 2000KVA | 2160 | 20645 | ||
| 2500KVA | 2680 | 23786 | ||
| 3000KVA | 3300 | 25300 | ||
| 3750KVA | 4125 | 27875 | ||
| 5000KVA | 5200 | 30000 | ||
الرسومات التقنية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
|
