| الاسم التجاري: | WINLEY |
| رقم الطراز: | CSP-10/5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

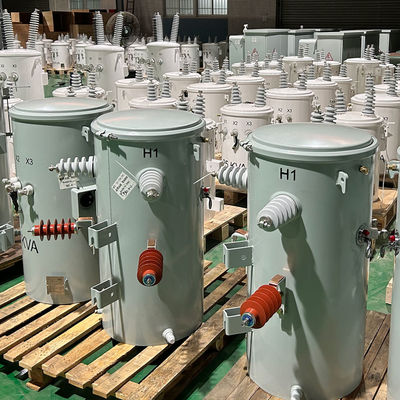

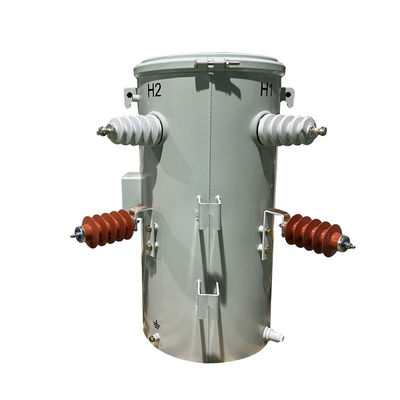

النوع CSP واحد المرحلة القطب المثبت محول زيت غمر 4160V إلى 120V ANSI معيار IEEE
محول csp يمكن تعريف محول CSP بشكل عام على أنه جهاز محمي ذاتيًا تمامًا. يُعرف أيضًا باسم محول الحماية الذاتية. إنه محول مثبت على القطب.
مكونات محولات csp
1. رفع الحمالات
2. منصات تركيب الجهاز
3أجهزة البورسلين ذات الجهد العالي المثبتة على الغطاء مع محطة عيني

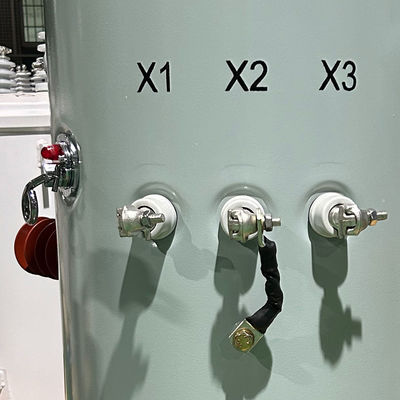

4. أجهزة التشغيل المنخفضة الجهد مع محطات العين
5حزام الأرض المحايد منخفض الجهد
6أجهزة دعم (أجهزة دعم) مع لوحة تسمية محفورة بالليزر على العقدة السفلية
7غطاء عازل من البوليستر
8مجموعة الغطاء ذاتية التهوية وإعادة الاغلاق
9. أجهزة دعم مركزية للقلب / لفائف التجميع
10خطوط الجهد المنخفض
11. مغلق ملء الزيت مع حزام الأرض الغطاء
12. حاوية الأرض
13الرابط الوقائي الرئيسي (يتم تثبيته في غلاف الجهد العالي)

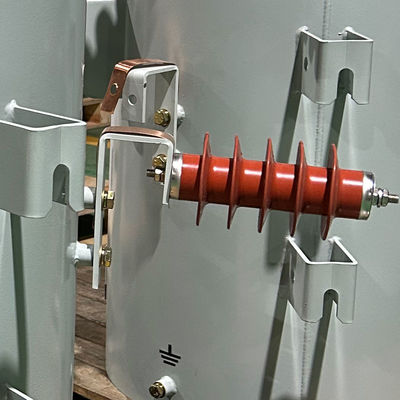

14. معطّل الطفرات
15مقطع ثانوي
16. مقبض تشغيل مفكّك ثانوي مع إعادة ضبط الطوارئ لتحمّل الحمل الزائد و ضوء إشارة الحمل الزائد
ميزة محول CSP
البيانات الرئيسية
| المرحلة | مرحلة واحدة |

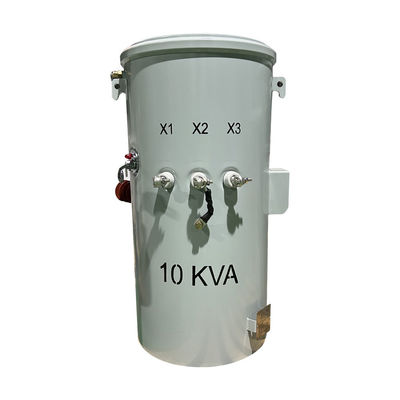

| السعة | 10 كيلوواط |
| الجهد الأولي | 2400/4160GrdY الرماد المتراكم (2 سلك) |
| الجهد الثانوي | 120/240 فولت (L-L-N) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تغيير الضغط | ± 2.5% |
| سائل العزل | FR-3 النفط - سائل غير PCB |
| فئة التبريد | KNAN |
| أجهزة إيقاف التموج | محطات إيقاف البرق الأساسية، 5kV، 3kV MCOV |
| الحماية الثانوية من التيار الزائد (OCP) | مقطع دائرة مغناطيسي مع حماية حرارية وتيارية مجهزة بمصباح تحذير من الإفراط |
| لا فقدان للحمولة | 30 واط |
| خسارة الحمل الكامل | 115 واط |
| الكفاءة @ 100% الحمل | 99.05% |
| عائق (حوالي) | 2. 75% |
| مادة التلف | النحاس |
الرسم
المواصفات
| الطاقة (KVA) | الجهد العالي (V) | الجهد المنخفض (V) | الخسارة ((W) | البعد ((ملم) | الوزن | |||
| خسارة بدون حمولة | الخسارة أثناء الحمل | W | د | هـ | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 أو غيرها | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
المحولات المركزية مقابل المحولات التقليدية
الحجم والوزن: محولات CSP أصغر بكثير وأخف من المحولات التقليدية.
كثافة الطاقة: إن محولات CSP لديها كثافة طاقة أعلى من المحولات التقليدية ، مما يعني أنها يمكن أن تتعامل مع مستويات طاقة أعلى في عامل شكل أصغر.
وقت الاستجابة: يمكن أن تستجيب محولات CSP بسرعة أكبر بكثير لتغيرات الحمل من المحولات التقليدية ، مما يجعلها مناسبة بشكل جيد للاستخدام في التطبيقات التي تحدث فيها تغيرات الحمل السريعة بشكل متكرر.
المرونة: محولات CSP أكثر مرونة من حيث نطاقات الجهد المدخل والخارج، مما يجعلها مناسبة لمجموعة أوسع من التطبيقات.
الموثوقية: محولات CSP تزيد من الموثوقية وتقلل من احتمال الفشل والوقوف دون عمل بالمقارنة مع المحولات التقليدية
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
