| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-150/2.3 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

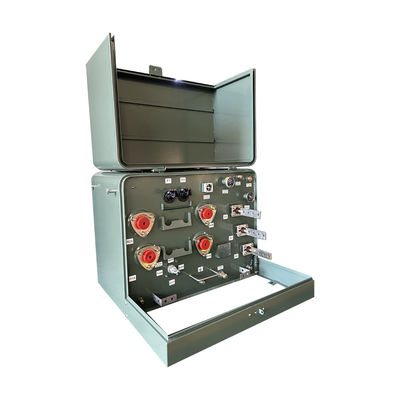

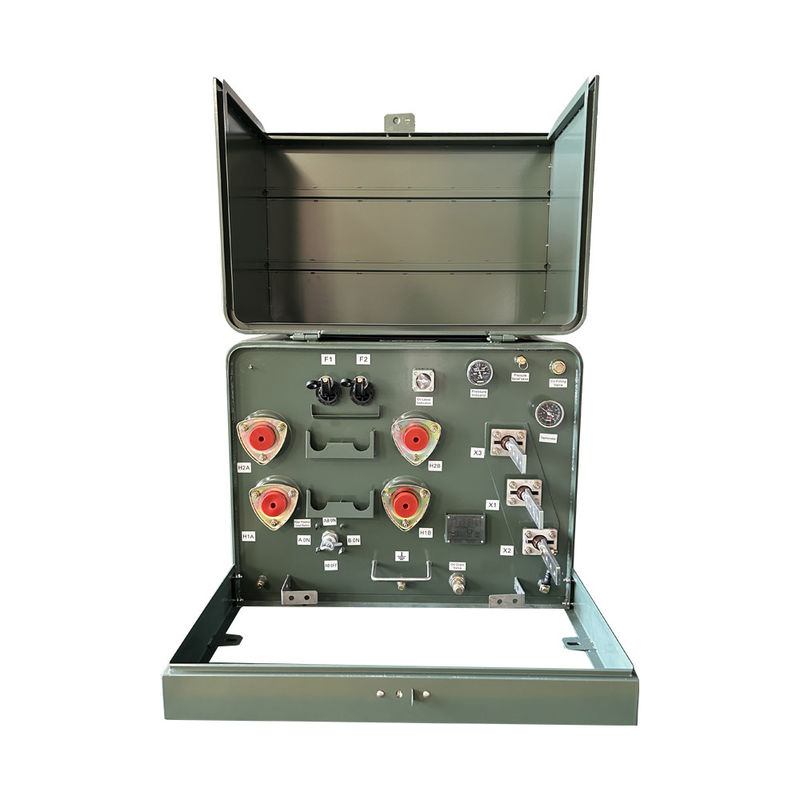

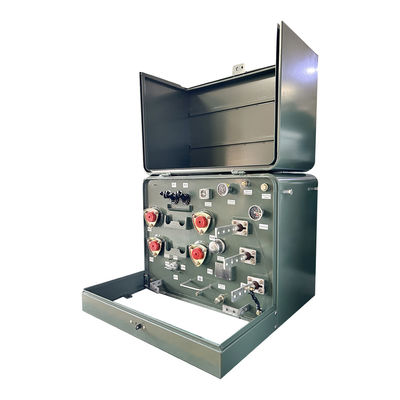

محولات التوزيع المقيمة ذات مرحلة واحدة مثبتة على منصة التوزيع محول 230 فولت إلى 2400 فولت تغذية حلقة
يتم وضع المحولات ذات المرحلة الواحدة في خزائن آمنة مجهزة بأبواب وأقفال ، تقع عادةً في الهواء الطلق. وتأتي مع تصنيفات تتراوح بين 15 و 250 كيلو فا.جميع محولات التوزيع هذه معزولة بالزيت، ذاتية التبريد، وتتوفر في إما حلقة أو تشكيلات تغذية شعاعية، وتتميز تصميم الجبهة الميتة.الخيار بين تشكيلات التغذية الشعاعية والحلقة يعتمد على نوع الدائرة التي سيتم تركيب المحولات.
تفاصيل المنتج
البيانات الرئيسية
| نوع المحول | منصة تركيب |
| تكوين المحول | محول خطوة فوق |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 150 كيلوواط |
| مجموعة المتجه | II6 |
| الجهد الأولي | 230 فولت (L-N-L) |
| الجهد الثانوي | 2400 فولت |
| الفازور الثانوي | مرحلة واحدة |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| الأبعاد* | 68''W × 39'D × 50'H |
| الوزن | 1701 باوند |
رسومات المنتج
الخصائص القياسية
1آمنة وموثوقة: يتبنى المحول المثبت على علبة حماية العزل الكفؤة ومعدات إبعاد الحرارة ، وهيكل خزانة الكابلات معقول ،والتي يمكن أن تضمن بفعالية سلامة وموثوقية معدات الطاقةلديها قدرة كبيرة على الإفراط في الحمل: فإنها تسمح بالإفراط في الحمل مرتين لمدة ساعتين و1.6 مرة لمدة 7 ساعات ، ولكنها لا تؤثر على عمر المحول المثبت على العلبة.

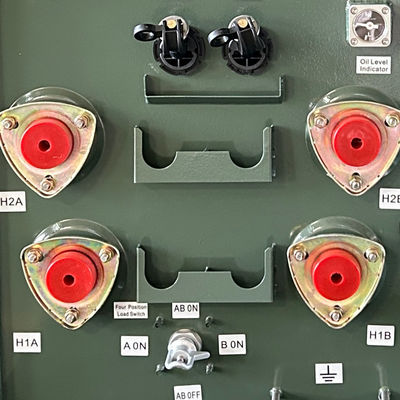

2يتم اعتماد سدادة الكوع: فمن المريح جدا لربط الكابل الدخالي عالية الجهد، ويمكن أن يتم توصيله وإفصاله مع الطاقة.
3القدرة الدفاعية القوية: المحول المثبت على المربع لديه القدرة الدفاعية القوية،والتي يمكن أن تقاوم بفعالية ذروة الجهد الفوري في معدات الطاقة وتحمي المعدات من الضرر.
4يتم اعتماد حماية الضغط المزدوج:
الفيوز القابض هو فيوز ذو حساسية مزدوجة (الحرارة والتيار) لحماية الجانب الثانوي للمحول الصندوقي، و
ب. فيوز حماية الحد من التيار الاحتياطي (ELSP) يحمي الخطأ داخل محول الصندوق ويستخدم لحماية الجانب عالي الجهد.
5حياة طويلة: يتبنى المحول مواد عالية الجودة وتكنولوجيا إنتاج عالية التقنية ، والتي هي متينة ولديها عمر خدمة أطول.عمر الخدمة الكلي أعلى من عامة المحولات المغمورة بالزيت.
6يتم تقسيم المحولات المثبتة على الوسادة إلى نوع محطة ونوع شبكة حلقة (يمكن أن يوفر محول واحد الطاقة إلى محول آخر في نفس الوقت). التحويل مريح للغاية ،الذي يحسن مسافة إمدادات الطاقة والموثوقية.
7- توفير الطاقة وحماية البيئة: في تصميم واستخدام المحولات المثبتة على العدادات،يتم التركيز على توفير الطاقة وحماية البيئة (يتم استخدام زيت نباتي صديق للبيئة FR3 في الغالب الآن)، والتي يمكن أن تضمن ليس فقط كفاءة عالية في استخدام الطاقة، ولكن أيضا تقليل نفايات الطاقة وتقليل التلوث للبيئة.
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
