| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-167/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

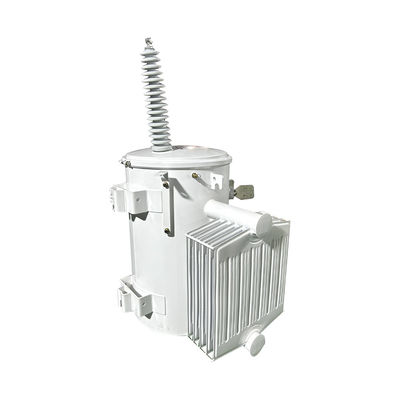

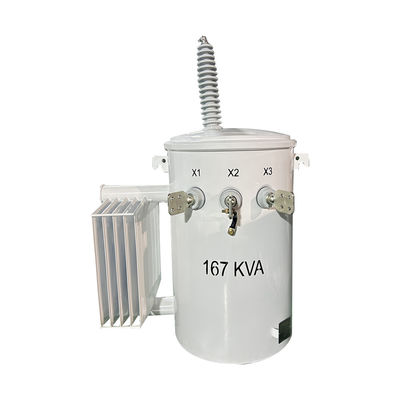

محول التوزيع المثبت على قطب واحد مرحلة مزدوجة الملف 167Kva 34.5KV إلى 120V
تصنيفات الجهد الأساسي: 34.5-19.92/13.8-7.957/13.2-7.62/12.47-7.2 أو غيرها
الجهد الثانوي: 120-240/240-480/347/600 فولت أو غيرها
نطاق H.V. TAP: ± 2 × 2.5٪ أو غيرها
نوع الاتصال: Ii0,Ii6
النوع: النوع التقليدي / نوع CSP
BIL: 30-150kV
المعايير: IEEE، CSA، DOE، IEC
التطبيق: المرافق، تجارة الجملة الكهربائية، الصناعة
طاقة تصنيفية: 10-333 كيلو فاي
الخصائص الهيكلية
يحتوي المحول على هيكل إغلاق أسطواني، كل وحدة مجهزة:
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 167 كيلوواط |
| الجهد الأولي | 34500GrdY/19920 |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان |
| نوع الاتصال الأساسي | حيوية بوشينغ باغ |
| معايير الكفاءة | DOE 2016 ، CSA ، ANSI / IEEE المعايير |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 55 ديبا |
| الأبعاد* | 43.25''-W x 35.00''-D x 51.05''-H |
| قطر الخزان* | 23.5'' OD |
| الوزن الإجمالي (المليء بالسائل) * | 1538 باوند |
| الكفاءة | 98.50٪ |
الرسم
المواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE/CSA | 10.0-4.5% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
اختبارات المصنع
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
