| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-100/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

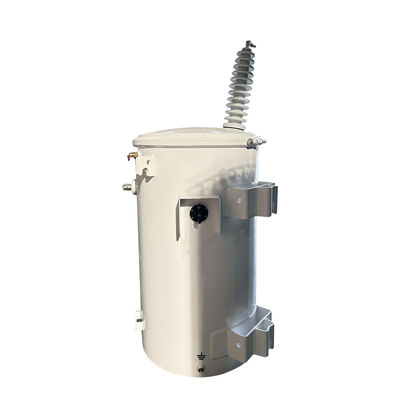

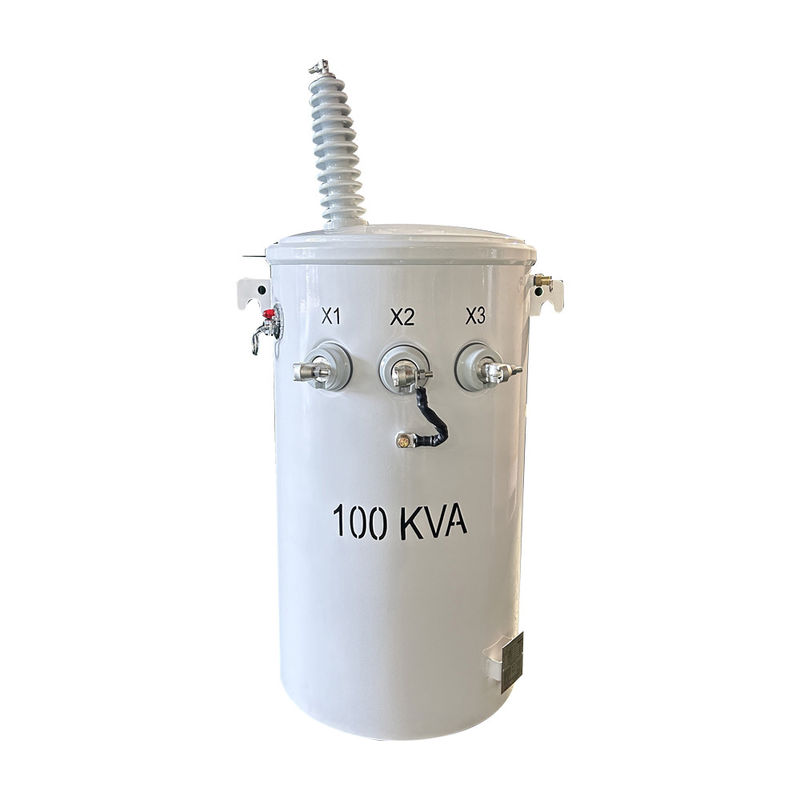

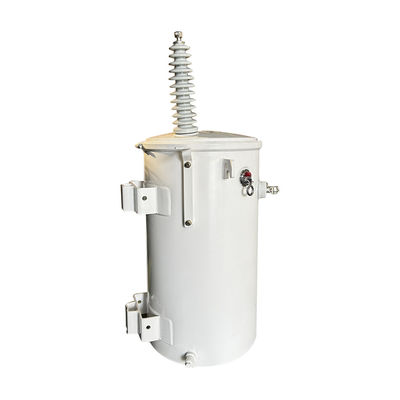

100KVA محول قطب طاقة واحد المرحلة النوع النفط المزدوج الملفوف 34.5KV إلى 120V
وينلي واحد المرحلة يتماشى تماما أو حتى يتجاوز المعايير الدولية مثل ANSI / IEEE، CSA، و DOE.أمريكا الوسطى والجنوبية والأسواق الأخرى بكميات كبيرة.
البيانات الرئيسية
| نوع المحول | محول التوزيع العلوي، النوع التقليدي |
| المرحلة | مرحلة واحدة |
| السعة | 100 كيلوواط |
| الجهد الأولي | 34500GrdY/19920 |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | E |
| فئة التبريد | أونان |
| اضغط على المغير % | 5-الموقف، ± 2.5% |
| معايير الكفاءة | DOE 2016 ، ANSI/IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 51 ديبا |
| الأبعاد* | 30.5''-W x 31.6''-D x 47.0''-H |
| قطر الخزان* | 23.5'' OD |
| الوزن الإجمالي (المليء بالسائل) * | 959 باوند |
| الكفاءة | 99.00% |
| لا فقدان الحمل (في واط) | +/- 273W |
| خسارة الحمل الكامل (في واط) | +/- 1,105 واط |
رسومات المنتج
المواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE/CSA | 10.0-4.5% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
عملية الإنتاج
1تستخدم المنتجات على نطاق واسع في نقل الطاقة وتوزيع شبكات الطاقة الصناعية والزراعية.
2يتم تصنيع جوهر الحديد من ورقة السيليكون الفولاذية المطاطية باردة مع موصلة عالية من المغناطيسية وتعتمد بنية الجذب ، بحيث يكون مسارها المغناطيسي قصيرًا ، والخسائر ومستوى الضوضاء منخفض.
3يتم اعتماد سلك الضغط للفول لذلك الخسائر منخفضة ولديها قدرة جيدة على تحمل الدائرة القصيرة.
4خزان الزيت هو نوع الجرس مع بنية من نوع لوحة طيّة كاملة، مع خارج ممتاز وسهلة للصيانة.
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
