محول ثلاثي المراحل
>

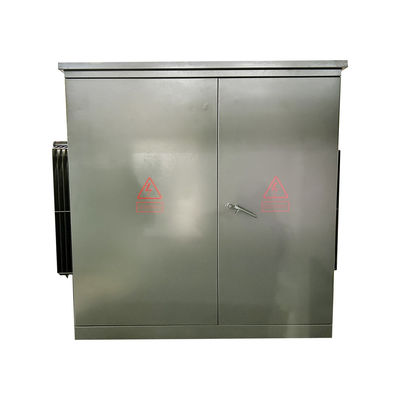

2500Kva محول ثلاثي المراحل مثبت على منصة 12000V إلى 120V معايير ANSI IEEE UL معتمدة

2500Kva محول ثلاثي المراحل مثبت على منصة 12000V إلى 120V معايير ANSI IEEE UL معتمدة

الاسم التجاري: WINLEY
رقم الطراز: إس-2500/12
الـ MOQ: وحدة 1
السعر: $5000-$150000
تفاصيل التعبئة: علبة من الخشب المقاوم
شروط الدفع: T/T
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
UL/cUL,CE,ISO
المرحلة:
ثلاث مراحل
نوع تغذية المحولات:
تغذية حلقة
السعة:
2500 كيلو فولت أمبير (2.5 ميجا فولت أمبير)
الجهد الأولي:
12000 فولت
الجهد الثانوي:
480Y/277
مجموعة المتجهات:
Dyn1
الكفاءة:
99.4٪
تصنيف عامل K:
K-0 (قياسي)
القدرة على العرض:
1000 مجموعة / شهر
إبراز:

2500 كيلوواط محول مثبت على عتبة,12000 فولت إلى 120 فولت محول مثبت على عتبة,المحول المثبت على عتبة 3 مراحل

,

12000V To 120V Pad Mounted Transformer

,

3 Phase Pad Mounted Transformer

وصف المنتج

2500Kva محول ثلاثي المراحل مثبت على منصة 12000V إلى 120V معايير ANSI IEEE UL معتمدة





تحصل محولات Winley المثبتة على ثلاثة مراحل على شهادة UL ، مع طاقات تتراوح من 30 إلى 5500kVA والجهد يصل إلى 34.5kV.



المحول الثلاثي الفاز ليس مجرد مزيج من المحول و أجهزة التحول عالية / منخفضة الجهد.أنها تدمج مفتاح الحمل والفيوز على الجانب عالية الجهد داخل خزان الزيت نفسه كما المحوليعمل هذا النوع الجديد من المعدات كمحطة فرعية شاملة لتوزيع الطاقة عالية والمنخفضة الجهد.

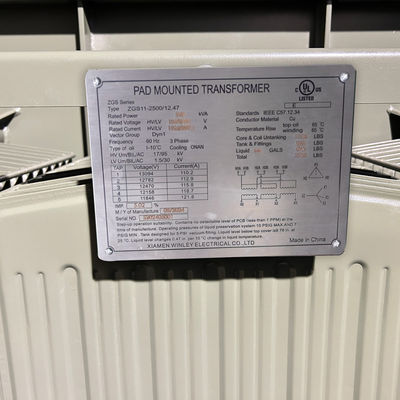

2500Kva محول ثلاثي المراحل مثبت على منصة 12000V إلى 120V معايير ANSI IEEE UL معتمدة 0



البيانات الرئيسية



نوع المحول علبة مثبتة، من النوع المقصور
نوع تغذية المحول تغذية الحلقة
المرحلة ثلاث مراحل
السعة 2.5 MVA (2500 KVA)
مجموعة المتجه DYN1
الجهد الأولي 12000 فولت
الجهد الثانوي 480Y/277
التكرار 60 هرتز
ارتفاع درجة الحرارة 65 درجة مئوية
فئة التبريد KNAN؛ التبريد الذاتي
عائق (نموذجي) 5. 75%
معايير الكفاءة تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE
تصنيف K-Factor (التخفيف التناغمي) K-0 (المعيار)
مادة التلف النحاس
تصنيف درجة حرارة البيئة 40 درجة مئوية
الأبعاد 71''-W x 86''-D x 72''-H
الوزن 12300 باوند
التصنيفات
الكفاءة % 99.40٪
لا فقدان الحمل (في واط) +/- 2,050W
فقدان الحمل الكامل (بالواط) عند 100% +/- 14,300 واط

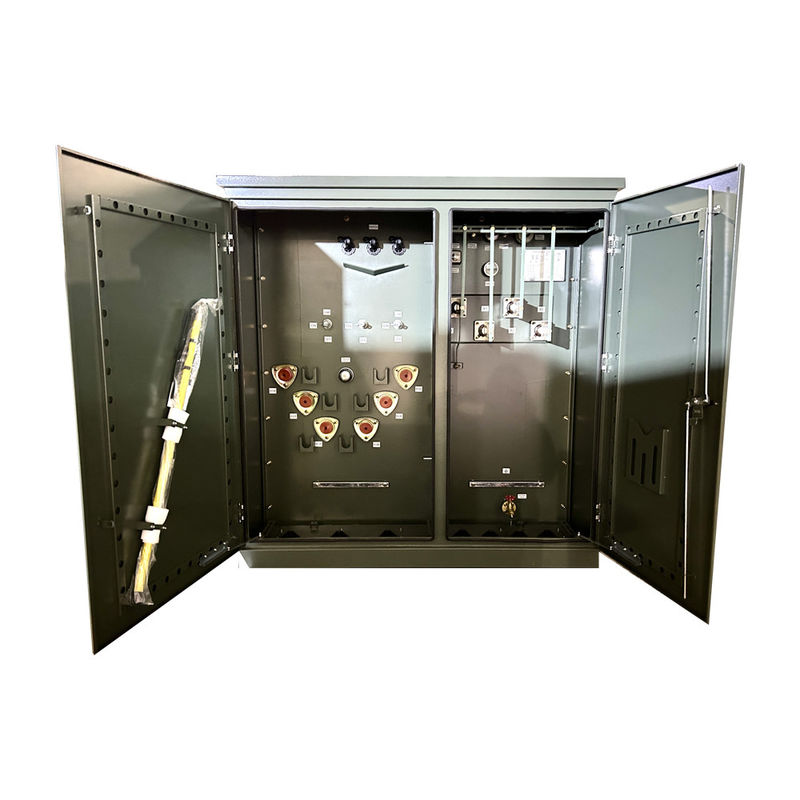

الهيكل



2500Kva محول ثلاثي المراحل مثبت على منصة 12000V إلى 120V معايير ANSI IEEE UL معتمدة 1

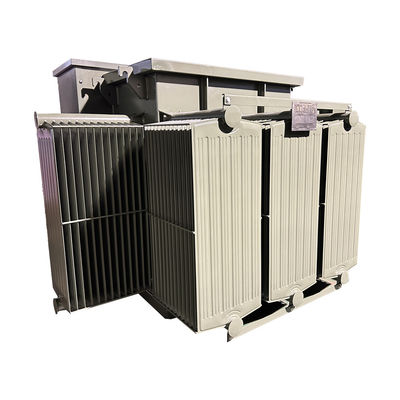

الرسومات التقنية



2500Kva محول ثلاثي المراحل مثبت على منصة 12000V إلى 120V معايير ANSI IEEE UL معتمدة 2



مزايا المحول الثلاثي المرحلي

  • التصميم المدمج: يمتلك المحول هيكلًا مضغوطًا ، حيث يشغل ثلث حجم محول مربع مماثل على الطراز الأوروبي.

  • السلامة: غلافها المغلق بالكامل متأصل ولا يحمل الكهرباء، مما يلغي الحاجة إلى حواجز إضافية ويعزز السلامة الشخصية.

  • الأسلاك المرنة: يمكن أن تستوعب الأسلاك كل من إمدادات الطاقة للشبكة الحلقة والاتصالات النهائية في شبكة التوزيع.

  • المكونات المتقدمة: يحتوي على معدات عالية ومنخفضة الجهد الحديثة، بما في ذلك مفاتيح الحمل المغمورة بالزيت، والضمانات المضافة ذات الحساسية المزدوجة، ومقابس الكابلات المرفقة القابلة للعمل تحت الحمل،ومعطيات صاعقة معزولة بالكامل من أكسيد السيليكون والزنك.

  • أداء عالي الجودة: يستخدم المحول مخطط سلكي D و قلب حديدي ثلاثي المراحل من خمسة أعمدة ، مما يضمن الجهد العالي المستقر ، والحد الأدنى من الانحراف النقطي المحايد ، وانخفاض إنتاج الحرارة ، وانخفاض الضوضاء ،وحماية فعالة من البرق.

  • القدرة القوية على الحمل الزائد: يمكن أن تعمل لمدة ساعتين عند 2 بوصة و 7 ساعات عند 1.6 بوصة دون التأثير على عمرها



المواصفات



الطاقة المسجلة
(KVA)
الجهد العالي
(KV)
الجهد المنخفض
(V)
خسارة بدون حمولة
(و)
الخسارة أثناء الحمل
(و)
الطول
(ملم)
عمق
(ملم)
العرض
(ملم)
الوزن
(بالكيلوغرام)
الوزن
(بالجنيهات)
75 كيلوواط 34.5 كيلو فولت
4.160 كيلو فولت
12.47 كيلو فولت
13.2 كيلو فولت
13.8 كيلو فولت
24940GrdY/14400
1247 جريدي/7200
4160GrdY/2400
أو غيرها
277 فولت
347 فولت
480 فولت
600 فولت
120/240 فولت
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
150KVA 280 2200 1530 980 1510 989 2180
300KVA 480 3650 1680 1080 1660 1415 3119
500KVA 680 5100 1790 1160 1810 1905 4200
750KVA 980 7500 2030 1300 2030 2755 6074
1000KVA 1150 10300 1854 1549 1651 3235 7132
1500KVA 1640 14500 2150 1570 2210 5835 12864
2000KVA 2160 20645 2220 1600 2380 6430 14175
2500KVA 2680 23786 2330 1650 3070 8865 19544
3000KVA 3300 30300 2460 1850 3260 11300 24912
3735KVA 4125 37875 2680 2060 4080 14400 31746



عملية الإنتاج



2500Kva محول ثلاثي المراحل مثبت على منصة 12000V إلى 120V معايير ANSI IEEE UL معتمدة 3

2500Kva محول ثلاثي المراحل مثبت على منصة 12000V إلى 120V معايير ANSI IEEE UL معتمدة 4

2500Kva محول ثلاثي المراحل مثبت على منصة 12000V إلى 120V معايير ANSI IEEE UL معتمدة 5



الأسئلة الشائعة



1س: هل يمكنني الحصول على طلب عينة؟

ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.

2س: ما هو وقت التوصيل؟

ج: وقت الإنتاج الجماعي 15-25 يوما.

3س: كم مدة الضمان؟

ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت

4س: هل الـ OEM/ODM متاح؟

ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.

خدمات مخصصة:

a. لون مخصص ووظيفة خاصة.

ب. صندوق مخصص.

(ج) طباعة شعار العميل.

d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.

5س: كيفية السيطرة على جودة المنتجات؟

ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
