| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-50/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

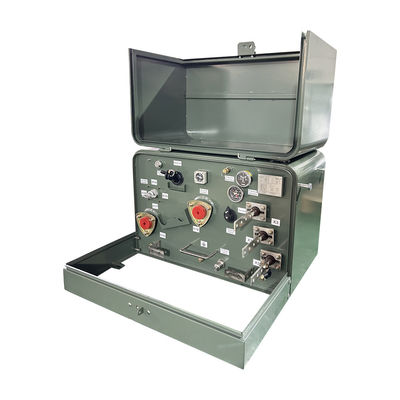

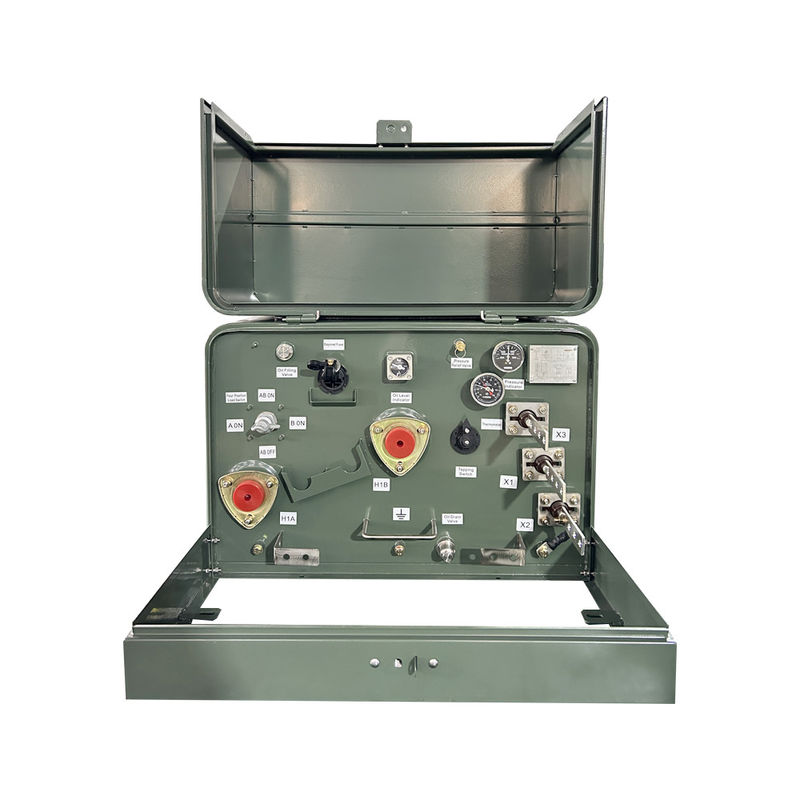

50kva منصة مرحلة واحدة مثبتة في محول التوزيع زيت غمر من 12.47KV إلى 120V 304 خزان من غير الدهان
خصائص الأداء
1) يتم وضع المحولات ذات المرحلة الواحدة داخل خزانة مع أبواب وأقفال، وعادة ما تكون في الهواء الطلق.
2) هذه المحولات مصنعة بمعدلات من 15-333 كيلو فاي.
3)جميع محولات التوزيع هذه معزولة بالزيت، ومبردة بالنفط، متوفرة في الحلقة أو التغذية الشعاعية، وهي ميتة الجبهة
4)تتوفر هذه المحولات في تكوينينين أساسيين إضافة راديوية و حلقة، والتي يتم اختيارها بناء على نوع الدوائر التي سيتم إدخال المحولات عليها.
5) المحولات ذات المرحلة الواحدة المثبتة على علبة تأتي مجهزة بغرفة قشرة لسهولة فتح الوصول غير المقيد إلى الاتصالات.
البيانات الرئيسية
| نوع المحول | صلبة، من النوع II |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 50 كيلوواط |
| مجموعة المتجه | II6 |
| الجهد الأولي | 12470GrdY/7200 |
| الجهد الثانوي | 120/240 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | E |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| طريقة الحماية الأساسية من التيار | ذوبان، غمر بالزيت |
| مفتاح كسر الحمل | 4-الموقف LBOR |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| مادة الخزان | 304 من غير المقاوم للصدأ |
| الأبعاد* | 37.4''-W x 42.7''-D x 25.2''-H |
| الوزن الإجمالي (المليء بالسائل) * | 1300 باوند |
| الكفاءة | 99.00% |
| لا فقدان الحمل (في واط) * | +/- 175 واط |
| خسارة الحمل (بواط) * | +/- 640 واط |
| خسارة الحمل الإجمالية (في واط) * | +/- 826 واط |
المنتجالهيكل
رسومات المنتج
خصائص الأداء
1) المحطة الفرعية للمحولات المشتركة، أعلى الخزانة مع صفيحة الفولاذ عقدة صوف الصخور الهيكل الذي لديه قناة تهوية،يمكن أن تقلل من الإشعاع الشمسي بفعالية وضمان تبديد الحرارة.
2) سطح قشرة الخزانة بأكملها يرمي البرايمر الخاص والطلاء الذي لديه قدرة قوية مضادة للتآكل.
3) يمكن تقسيم الجزء الداخلي إلى غرفة عالية الجهد وغرفة المحول وغرفة منخفضة الجهد على التوالي.
4) كما أنها مجهزة بجهاز التصريف التلقائي للتحكم في درجة الحرارة لضمان نطاق درجة الحرارة.
5) كل وحدة لديها نظام تحكم لا تشوبه شائبة، وعرض مشحون ونظام الإضاءة.
6)معدات الأجهزة تتوافق مع متطلبات حماية IP33، لديها تصميم معقول،بنية وتكنولوجيا،بجودة جيدة وصيانة سهلة.
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
اختبارات المصنع
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما تنتهي المنتجات.
|
