| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-1500/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

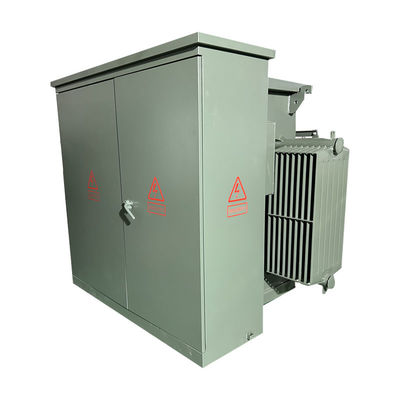

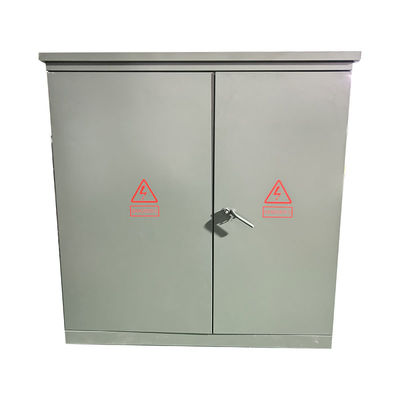

نظام توزيع زيت غمر من 1500 كيلو فولت إلى 208Y معتمد من UL
لماذا اخترنا
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 1.5 MVA (1500 KVA) |
| مجموعة المتجه | DYN1 |
| الجهد الأولي | 34500 فولت |
| الجهد الثانوي | 208Y/120 |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| عائق (نموذجي) | 50.0-7.5% |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-0 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 60 ديسابايت |
| تصنيف الارتفاع | 3300ft (1000 متر) فوق مستوى سطح البحر |
| الكفاءة % | 99.30% |
| لا فقدان الحمل (في واط) | +/- 1,890 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 10,480 واط |
هيكل المنتج
1) جزء المحول وجزء خزانة التحكم من الإصدار الأمريكي، حيث أن جزء المحول هو هيكل مغلق بالكامل،والزيت العازل يمكن أن يكون نوعين من زيت نقطة الإشعال العالية أو زيت عادي.

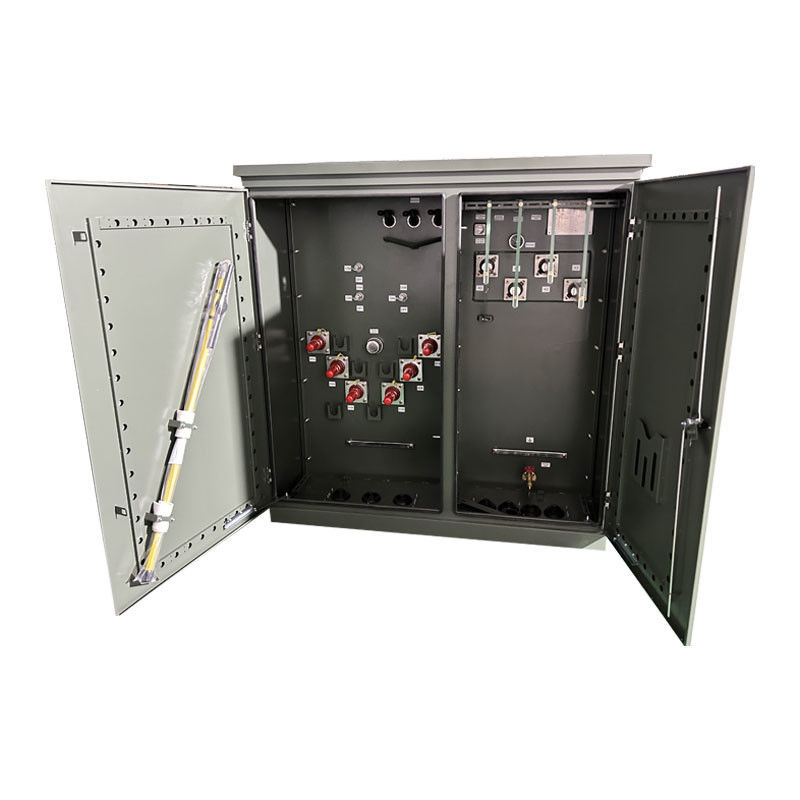

2) قسمت خزانة التحكم إلى غرفة عالية الجهد وغرفة منخفضة الجهد.

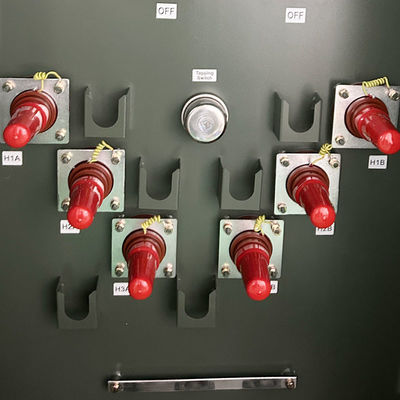

3)غرفة الجهد العالي مجهزة بـ: سدادة كابل الجهد العالي، جهاز إيقاف البرق، مقبض تشغيل مفتاح الحمل، مقبض مفتاح الصنبور غير الإثارة، فيوز التوصيل، صمام إطلاق الضغط،مقياس الحرارة، مقياس الضغط، مقاييس موقع الزيت، سدادات ملء الزيت، صمامات تصريف الزيت، وما إلى ذلك، مفاتيح الحمل، مغيرات الصنبور إيقاف الإثارة، مصابيح الشبكة، وما إلى ذلك.جميعها غارقة في زيت المحول مع قلب المحوليتم توصيل كابل الجهد العالي والتحول بواسطة أجهزة توصيل الكابلات.

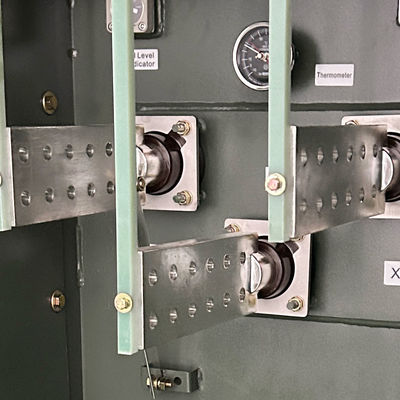

4) يمكن تثبيت جانب الجهد المنخفض مع مفكّكات الهواء، محولات التيار، فضلاً عن عدادات الطاقة الكهربائية، أمتار وفولتمتر،ويمكن تكوين دوائر الإخراج وأجهزة تعويض السعة وفقا لاحتياجات المستخدم.
الرسومات التقنية
المواصفات
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
اختبارات المصنع
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهراً من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية.سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى حول المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
