| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-50/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
50 كيلو فاو واحد المرحلة منصة تركيب المحول 12.47 كيلو فوت يلبي DOE 2016 ANSI / IEEE المعايير
المحولات ذات المرحلة الواحدة المثبتة على منصة WINLEY تنتج تتوافق بالكامل مع ANSI / IEEE ، DOE ، CSA وغيرها من المعايير أو تتجاوزها. ، تسليم أكثر من 600 وحدة شهريا، ويمكن تسليمها بسرعة في غضون 7-35 يوما.

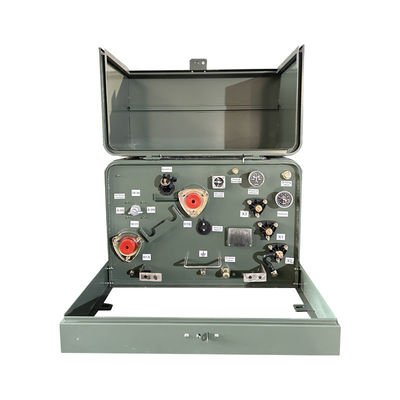

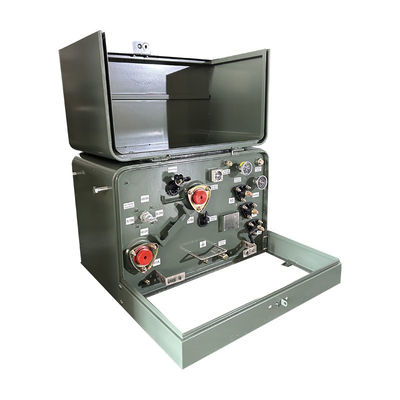

المنتجالهيكل
البيانات الرئيسية
| نوع المحول | منصة تركيب |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 50 |
| مجموعة المتجه | II6 |
| الجهد الأولي | 12470GrdY/7200 |
| الجهد الثانوي | 240/120 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | الألومنيوم |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| الأبعاد* | 32''-W x 31''-D x 23''-H |
| الوزن | 790 باوند |
الخصائص
هذه المحولات التي تبلغ 50 كيلو فاو تم تصميمها وتصنيعها بدقة وفقًا لـ IEEE Std C57.12.38تعمل كمحولات توزيع متوسطة الجهد في أنظمة توزيع الطاقة تحت الأرض. يتم تصنيف الجهد الأساسي ب 12470GRDY / 7200V ، مع الجهد الثانوي 240/120V.تعمل على تردد 60 هرتز، هذه المحولات تصل إلى كفاءة استثنائية تصل إلى 99.11٪ وتتمتع بقيمة عائق تبلغ حوالي 2٪. علاوة على ذلك ، تظل قيمة خسارة الحمل أقل من 441W ،و قيمة خسارة عدم الحمل لا تتجاوز 125 واطلضمان الاندماج السلس في مختلف البيئات، تم إكمال المحولات بطلاء Munsell Green، مما يسمح لها بالاندماج بشكل متناغم مع محيطها، بما في ذلك الحدائق،الفنادقوالفيلات والمساكن

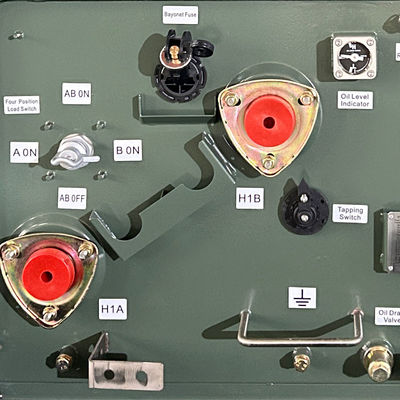

على الجانب عالي الجهد ، يتم تجهيز المحول المثبت على 50 كيلو فولت بثنين من آبار البوشة 15 كيلو فولت 200A HV ، كل منها مع إدراجات هندسية دقة وأغطية غبار واقية.السلامة هي الاعتبار الأول، ولهذا السبب يتم دمج نظام حماية مزدوج للفيوز، يتكون من فيوز البهام و ELSP. هذا النظام يحمي بشكل فعال من التيار الزائد أثناء تشغيل المحول،الحد من خطر الأضرار الناجمة عن الدوائر القصيرة والأخطاء الأخرىفيوز البهام، المعروف بتصميمه المضغوط، يسهل الصيانة.لمنع زيت العزل من التقطير على مناطق أخرى من المحول أثناء الصيانة أو في حالة عطل في التأمين، يتم وضع وعاء قطرة بعناية تحت موقع تركيب فيوز البهام.
رسومات المنتج
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
التصنيفات
تتوافق مع ANSI / IEEE # C57.12.00
تتوافق مع ANSI / IEEE # C57.12.25
تتوافق مع ANSI / IEEE C57 12.28
تتوافق مع ANSI / IEEE C57 12.38
تتوافق مع ANSI / IEEE C57.12.70
تتوافق مع ASTM D3487
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
