| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-75/34.5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

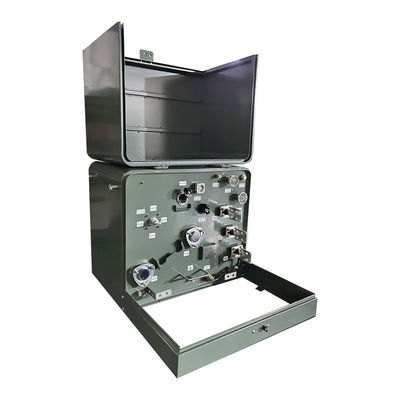

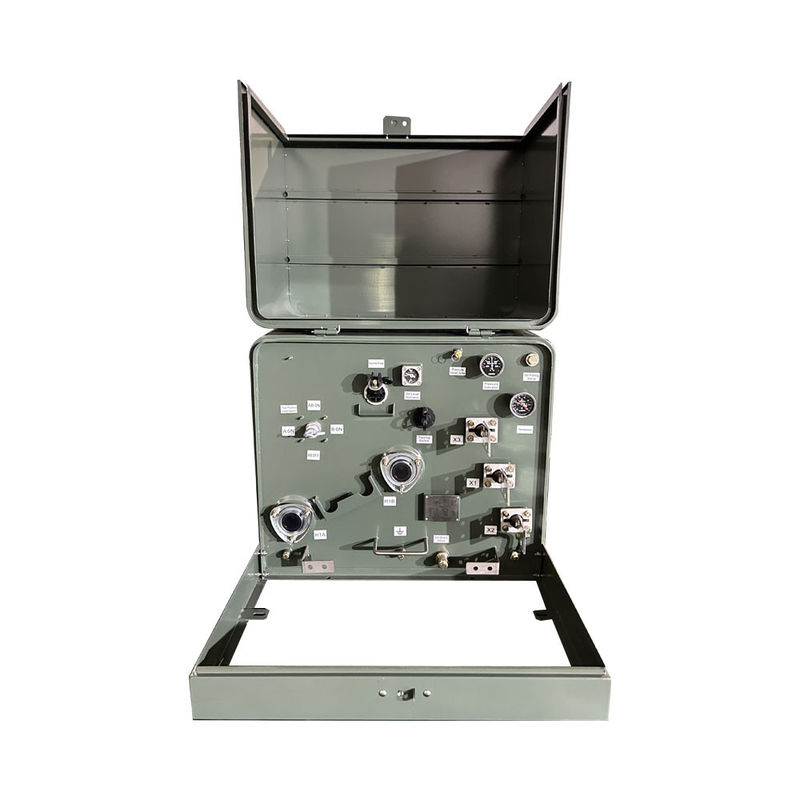

75kva منصة مرحلة واحدة مثبتة محول توزيع النفط غمر 34.5KV
خصائص الأداء
1) يتم وضع المحولات المثبتة على منصة مرحلة واحدة داخل خزانة مع أبواب وأقفال، وعادة ما تكون في الهواء الطلق.
2) هذه المحولات مصنعة بمعدلات من 15-250 كيلو فاي.
3)جميع محولات التوزيع هذه معزولة بالزيت، ومبردة بالنفط، متوفرة في الحلقة أو التغذية الشعاعية، وهي ميتة الجبهة
4)تتوفر هذه المحولات في تكوينينين أساسيين إضافة راديوية و حلقة، والتي يتم اختيارها بناء على نوع الدائرة التي سيتم إدخال المحولات عليها.
5) المحولات ذات المرحلة الواحدة المثبتة على علبة تأتي مجهزة بغرفة قشرة لسهولة فتح الوصول غير المقيد إلى الاتصالات.
البيانات الرئيسية
| المرحلة | مرحلة واحدة |
| kVA | 75 |
| الجهد الأولي | 34500GrdY/19920 |
| الجهد الثانوي | 240/120 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 60 درجة مئوية |
| الكفاءة | تلبي معايير وزارة الطاقة 2016 |
| فئة التبريد | أونان |
| مصابيح الحماية | صلعة المبارزة |
| مفتاح كسر الحمل | مفتاح انقطاع الحمل ذو 4 مواقع |
| الغذاء | حلقة |
| مادة التلف | النحاس |
| الأبعاد | 24 × 34 × 33 |
| الوزن | +/- 1000 رطل |
| التصنيفات | تتوافق مع ANSI / IEEE # C57.12.25 |
رسومات المنتج
خصائص الأداء
1) المحطة الفرعية للمحولات المشتركة، أعلى الخزانة مع صفيحة الفولاذ عقدة صوف الصخور الهيكل الذي لديه قناة تهوية،يمكن أن تقلل من الإشعاع الشمسي بفعالية وضمان تبديد الحرارة.
2) سطح قشرة الخزانة بأكملها يرمي البرايمر الخاص والطلاء الذي لديه قدرة قوية مضادة للتآكل.
3) يمكن تقسيم الجزء الداخلي إلى غرفة عالية الجهد وغرفة المحول وغرفة منخفضة الجهد على التوالي.
4) كما أنها مجهزة مع جهاز العادم التحكم في درجة الحرارة التلقائية لضمان نطاق درجة الحرارة.
5) كل وحدة لديها نظام تحكم لا تشوبه شائبة، وعرض مشحون ونظام الإضاءة.
6)معدات الأجهزة تتوافق مع متطلبات حماية IP33، لديها تصميم معقول،بنية وتكنولوجيا،بجودة جيدة وصيانة سهلة.
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
السمة
1) اثنين من الآبار العالمية عالية الجهد المشددة من الخارج لعملية تغذية الحلقة أو آبار واحدة مشددة من الخارج لعملية تغذية شعاعية
2) ثلاثة محاور منخفضة الجهد مقيدة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة
3)أقواس البوشينغ المنسوجة؛ أسفل حجرة الزيت المتدفقة
أدوات رفع من الفولاذ المقاوم للصدأ ذات الخيوط
4) جهاز تخفيف الضغط التلقائي
5) زيت معدني من نوع الكهرباء مع مثبط أكسدة
6) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الصلب المقاوم للصدأ
7)غلاف من الفولاذ الخفيف والحافة القابلة للفصل مثبتة بأجهزة الفولاذ المقاوم للصدأ
8) دعامة تركيب الجهاز الأمامي
9) الأسطح العلوية المغطاة على غطاء الغطاء والزيت لمنع احتباس الماء
10) سدادة ملء الزيت / سدادة مستوى الزيت ؛ سدادة تصريف الزيت ؛ أحكام ترسانة الخزان
11) تجمع القفل المقاوم للتآكل مع المسامير الأمنية الخمسة الرأسية المقيدة ، والمكسرة العائمة وتوفير القفل
12)تسميات البوشينغ المكرسة أو المميزة
13) لوحة اسم من الألومنيوم المضخم محفورة بالليزر
14) تلبي أو تتجاوز المعايير الحالية ANSI و IEEE و NEMA و CSA و DOE حسب الاقتضاء
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
