| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-50/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

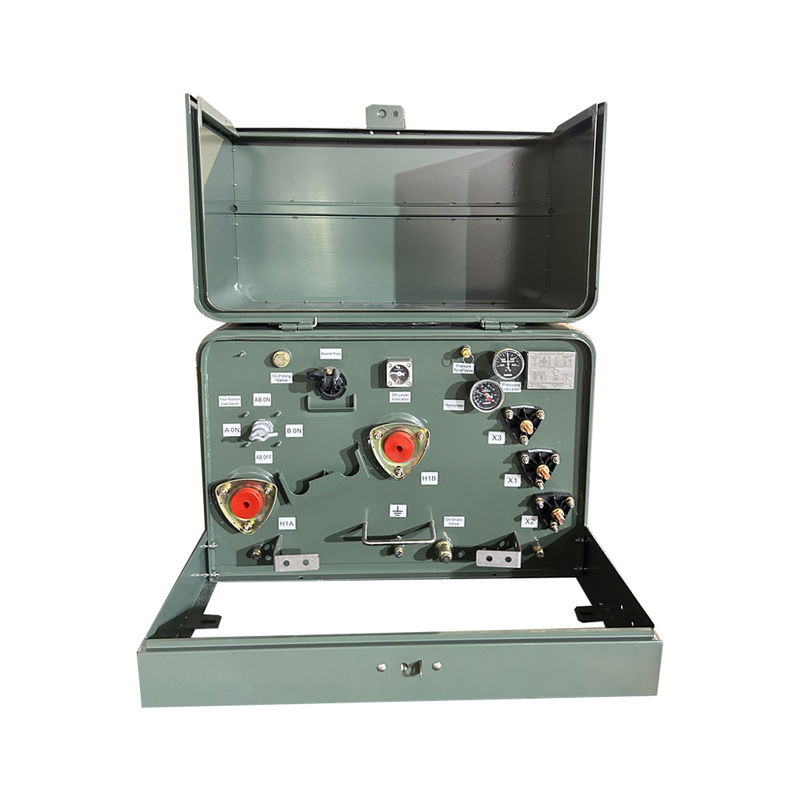

المعيار ANSI IEEE 50kva 12.47kv التلفات النحاسية المرحلة الواحدة منصة تثبيت المحول للسكن
وينلي المحولات التوزيعية ذات المرحلة الواحدة المثبتة على منصات التوزيع مصممة وفقاً لمعايير ANSI، IEEE،معايير NEMA ووزارة الطاقة وهي مبنية للسماح بالعمل الآمن والموثوق به في شبكات توزيع الكهرباء تحت الأرضتم تصميم محولاتنا ليتم تركيبها في أنظمة توزيع تغذية شعاعية أو حلقة ويمكن تكوينها لتلبية متطلبات التبديل والحماية المحددة.
البيانات الرئيسية
| نوع المحول | منصة تركيب |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | مرحلة واحدة |
| السعة | 50 |
| مجموعة المتجه | II6 |
| الجهد الأولي | 12470GrdY/7200 |
| الجهد الثانوي | 240/120 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 48 ديبا |
| الأبعاد* | 37.4''-W x 40.7''-D x 25.2''-H |
| الوزن | 1300 باوند |
خصائص الأداء
1) يتم وضع المحولات المثبتة على منصة مرحلة واحدة داخل خزانة مع أبواب وأقفال، وعادة ما تكون في الهواء الطلق.
2) هذه المحولات مصنعة بمعدلات من 15-250 كيلو فاي.
3)جميع محولات التوزيع هذه معزولة بالزيت، ومبردة بالنفط، متوفرة في الحلقة أو التغذية الشعاعية، وهي ميتة الجبهة
4)تتوفر هذه المحولات في تكوينينين أساسيين إضافة راديوية و حلقة، والتي يتم اختيارها بناء على نوع الدائرة التي سيتم إدخال المحولات عليها.
5) المحولات ذات المرحلة الواحدة المثبتة على عتبة ANSI مجهزة بغرفة قشرة لسهولة فتح الوصول إلى الاتصالات.
رسومات المنتج
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
الميزة القياسية
- نظام الجودة معتمد بمعايير ISO 9001
- تلبي أو تتجاوز معايير ANSI/IEEE و NEMA
- متطلبات سلامة الحجرة
- جهاز تخفيف الضغط التلقائي
− إمدادات ملء السائل وتصريفها
− لوحة اسم محفورة بالليزر
- جيب القفل العائم لسهولة المواءمة
− تسميات البوشينغ العشرية
- غطاء خزان مقبوض مصفح
- أشرطة التلاعب من المواد غير السامة
- خزان متوج
- عتبة قابلة للإزالة
- أحكام رفع الفولاذ المقاوم للصدأ
- باب مفارش مع دبوس مفارش الفولاذ المقاوم للصدأ
-حزام التربة من X2 إلى التربة
- آبار البوشينج HV للاتصالات الميتة في المرفق الأمامي
الوسائط الاخرى
- عدة فولتاجات أو صنابير
- مفاتيح التوتر المتعددة أو مفاتيح تغيير المفاتيح للعمل الآمن
- خزان الفولاذ المقاوم للصدأ، قاع الخزان، عتبة، باب، و/أو أجهزة
- مدخل الخدمة في عتبة
- أدوات مختلفة ومحطات متوفرة للشحنات الثانوية
- العديد من التسميات الأخرى المتاحة، على سبيل المثال،kva،الجهد،عدد الفتيلات
− إدراجات البوشينغ عالية الجهد
- موصلات الأرض
- قطعة واحدة من البوشينج عالية الجهد
− مفاتيح وقف الحمل
- صمام الصرف / عينة
- مقياس الفراغ للضغط
− مقياس مستوى السائل
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
