| الاسم التجاري: | WINLEY |
| رقم الطراز: | إس-500/5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $5000-$150000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

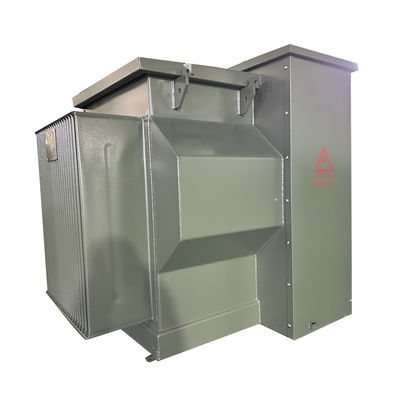

500 كيلو فولت محول ثلاثي المراحل مثبت على منصة مستخدم للمساكن 34.5 كيلو فولت إلى 208 فولت معتمد UL
وينلي هي شركة محترفة في تصنيع المحولات المحولات الثلاثة المراحل التي تنتجها وينلي حصلت على شهادة ULمع طاقات تتراوح من 30 إلى 5500kVA وجهود تصل إلى 34.5كيلو فولت
البيانات الرئيسية
| نوع المحول | علبة مثبتة، من النوع المقصور |
| تكوين المحول | وسادة مملوءة بالسائل مثبتة |
| نوع تغذية المحول | تغذية الحلقة |
| المرحلة | ثلاث مراحل |
| السعة | 500 كيلوواط |
| مجموعة المتجه | (إين) |
| الجهد الأولي | 34500GrdY/19920 |
| الجهد الثانوي | 208Y/120 |
| الفازور الثانوي | (وي-إن) |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | E |
| فئة التبريد | KNAN |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير CSA تلبي معايير ANSI / IEEE |
| مادة التلف | النحاس |
| الكفاءة % | 99.10٪ |
| لا فقدان الحمل (في واط) | +/- 695 واط |
| فقدان الحمل الكامل (بالواط) عند 100% | +/- 4980W |
الرسومات التقنية

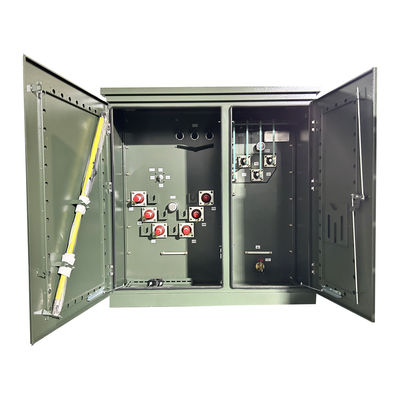

هيكل المنتج

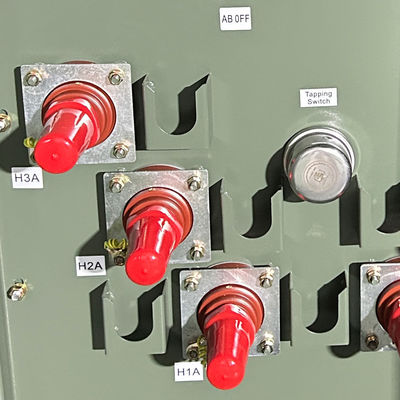

1التبديل الأساسي
1) 5-الموقف تغيير الضربة.
2)4 وضع مفتاح وقف الحمل، يمكن تشغيله على عصا ساخنة ويسمح بالمرونة في الإصلاح والصيانة.
2.إنهاء الاتصال
1) يتم توصيل كابلات الطاقة الأساسية بموصلات الكوع.
2) آبار التشغيل المشددة خارجيًا مع إدخالات وقف الحمل.
3) أجهزة كسر الحمل أو غير كسر الحمل.
3. الإنهاء الثانوي
المقابس المشددة خارجيا مع NEMA 4-حفرة، 6-حفرة. 8-حفرة، 10 حفرة أو 12 حفرة البراغي ، دعامات البراغي متاحة.
4جهاز حماية
1) مصابيح البهام مصابيح الحد من التيار الجزئي.
2) جهاز تخفيف الضغط التلقائي.
3) مقياس مستوى النفط.
4) مقياس درجة حرارة الزيت.
5) مقياس الفراغ للضغط.
6) صمام تصريف مع عينة.
7)فئة التوزيع، معدات إيقاف أكسيد المعادن، 3-36 كيلو فولت.
8)فئة التوزيع، مصابيح الصمام، 3-27 كيلو فولت.
المواصفات
| الطاقة المسجلة (KVA) |
الجهد العالي (KV) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الطول (ملم) |
عمق (ملم) |
العرض (ملم) |
الوزن (بالكيلوغرام) |
الوزن (بالجنيهات) |
| 75 كيلوواط | 34.5 كيلو فولت 4.160 كيلو فولت 12.47 كيلو فولت 13.2 كيلو فولت 13.8 كيلو فولت 24940GrdY/14400 1247 جريدي/7200 4160GrdY/2400 أو غيرها |
277 فولت 347 فولت 480 فولت 600 فولت 120/240 فولت 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
التطبيق

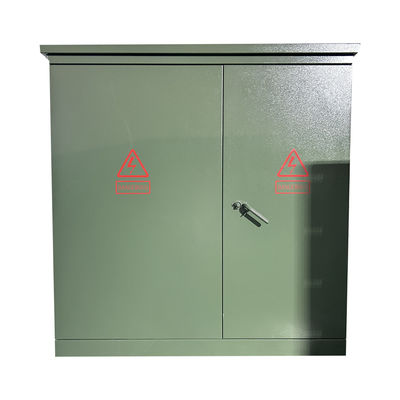

المحول المثبت أو المحول المثبت هو محول توزيع الطاقة الكهربائية المثبت على الأرض في خزانة فولاذية مغلقة مثبتة على وسادة خرسانية.بما أن جميع نقاط الاتصال المزودة بالطاقة مغلقة بشكل آمن في غطاء معدني مؤسس، يمكن تثبيت محول باديماونت في الأماكن التي لا توجد فيها مساحة لإغلاق حصين.
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
