| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-50/12.47 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
50kva واحد المرحلة القطب المثبت محول زيت غمر 12.47KV 304SS ANSI / IEEE C57
لماذا اخترنا
1المحولات المثبتة على القطب التي تنتجها شركة WINLEY لديها طاقة مقياسية تتراوح بين 10 كيلو فاي إلى 333 كيلو فاي وتلبي معايير ANSI و IEEE و CSA و IEC60076 وغيرها.
2من خلال تصميم كهربائي محسّن، منتجاتنا آمنة ومستقرة وفعالة، مما يساعدك على توفير تكاليف التشغيل
3تم تصدير منتجاتنا إلى أمريكا الشمالية و أمريكا الوسطى و الجنوبية و جنوب شرق آسيا و أسواق أخرى بكميات كبيرة.لدينا خبرة غنية ويمكن أن توفر الدعم التقني الشامل والخدمات.

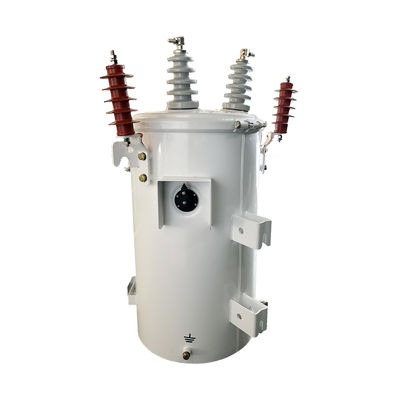

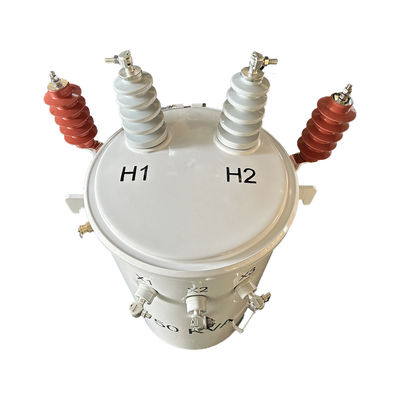

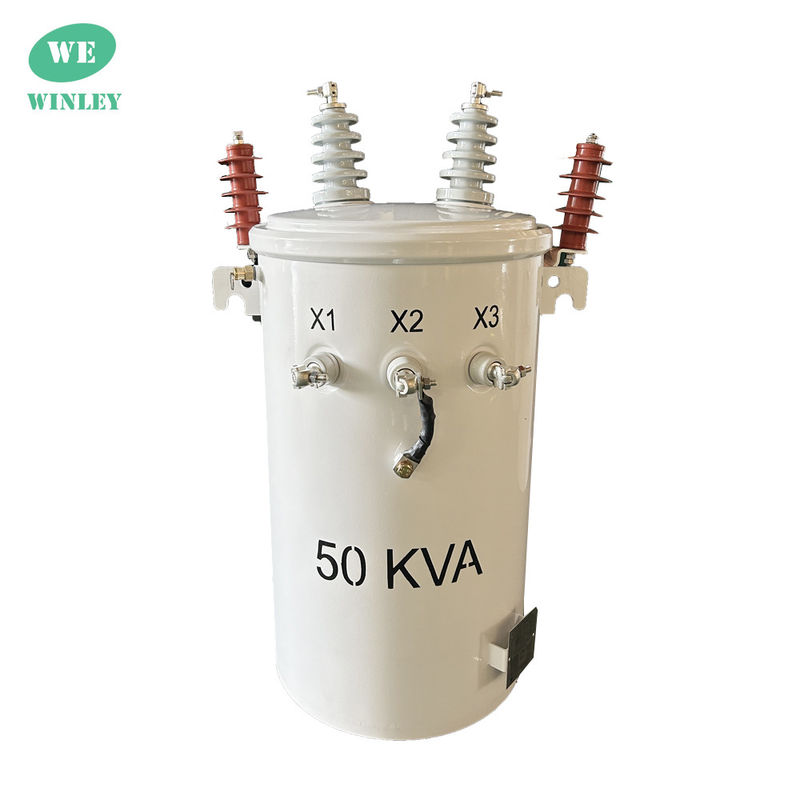

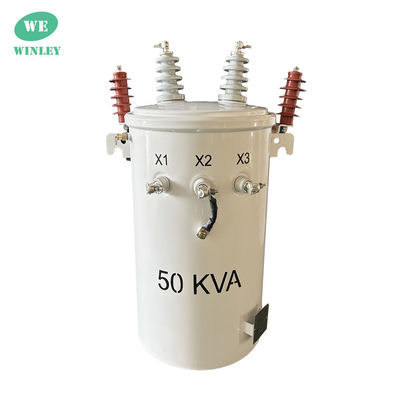

صورة المنتج
الرسم
البيانات الرئيسية
| المرحلة | مرحلة واحدة |
| السعة | 50 كيلوواط |
| الجهد الأولي | 12470GrdY / 7200 Wye الأرضية (2 سلك) |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مادة الخزان | 304 الفولاذ المقاوم للصدأ |
| الأبعاد* | 23.8''-W x 25.67''-D x 40.26''-H |
| الوزن الإجمالي (المليء بالسائل) * | 695 باوند |
الخصائص الهيكلية
1أغطية الخزان لديها أجهزة البورسلين عالية الجهد والتي تأتي مع محطات الحلقات، والتي يمكن أن تستوعب إما كابلات الألومنيوم أو النحاس.
2الهيكل الدائري للخياطة من غطاء الخزان يضمن توزيع التوتر حتى والخزين الموثوق بها.
3المسامير الحلقية على جدار الخزان تعمل كحافظة منخفضة الجهد ومحطة وهي مغلفة بالقصدير.
4هذا البند يأتي مع صمام تخفيف الضغط الذي هو قادر على الختم الذاتي.
5وفقًا لمعايير ANSI ، فإن خطافات تعليق المحول في الجزء العلوي والسفلي تتوافق.
6المحطة الأرضية على الخزان هي محطة الأرضية الحلقة.
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
