| الاسم التجاري: | WINLEY |
| رقم الطراز: | د-37.5/5 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |
37.5kva محول كهربائي من مرحلة واحدة مثبت على قطب Onan 4160V إلى 480V ANSI
لماذا اخترنا

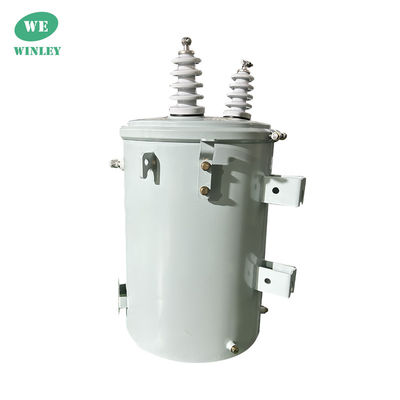

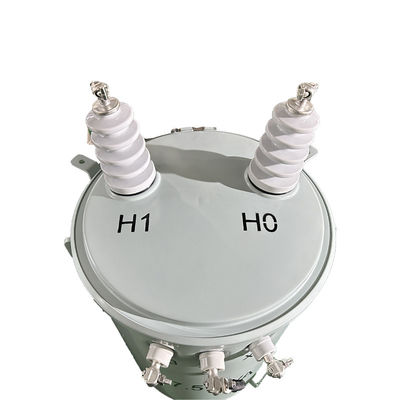

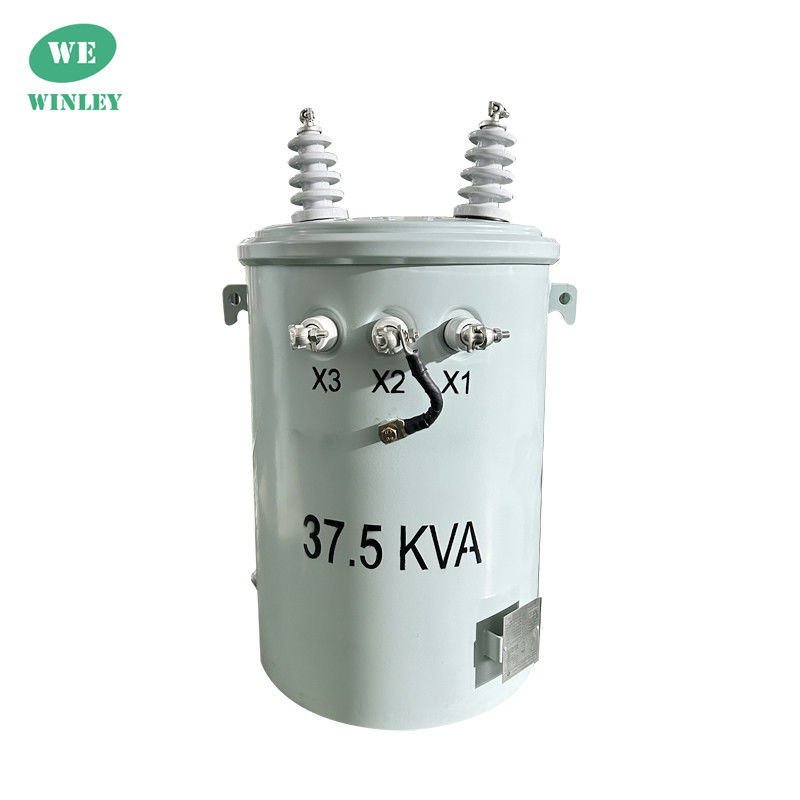

صورة المنتج
البيانات الرئيسية
| النوع | ~ | المثبت على القطب، النوع التقليدي |
| السعة الاسمية | kVA | 37.5 |
| رقم المرحلة | ~ | مرحلة واحدة |
| الجهد الأساسي | V | 4160GrdY/2400 |
| الغطاء الأساسي | ~ | (2) طبقة 15kV BIL 60kV البورسلين |
| الجهد الثانوي | V | 277/480 |
| المحطة الثانوية | ~ | (3) محطة الدبابيس المزدوجة |
| نوع القطبية | ~ | مادة مضافة |
| مجموعة المتجهات | ~ | 6 |
| نوع النقر | ~ | التنصت خارج الدائرة |
| نطاق التقط | % | 2نطاق 0.5% مع 2 فوق، 2 أسفل |
| طريقة التبريد | ~ | أونان |
| التردد المسموح به | هرتز | 60 |
| فئة العزل | ~ | أ |
| ارتفاع الحرارة | ك | 65 |
| خسارة خارج الحمل | W | 128 |
| خسارة الحمل (85 درجة مئوية) | W | 451 |
| مواد التلف | ~ | النحاس |
| مادة الأساس | ~ | فولاذ السيليكون |
| سوائل العزل | ~ | الزيت المعدني |
| البعد | ملم | 620*650*920 |
| الوزن | كيلوغرام | 310 |
| حالة الخدمة | ~ | في الخارج |
| مستوى سطح البحر | م | ≤1000 |
| المعيار | ~ | ANSI C5712.20 |
الرسم
كيف تعمل المحولات المثبتة على القطب
يتم تثبيت المحولات المثبتة على القطب الخرساني، مما يسمح لها بنقل الكهرباء المولدة عمودياً على خطوط الكهرباء.
لجعل الجهد العالي أكثر قابلية للإدارة، هذه المحولات تقلله إلى 400 فولت.
غالبًا ما يفضل المهندسون هذه المحولات بسبب تصميمها الخفيف والحد الأدنى من التأثير البصري.
في حين أن الوحدات الكبيرة تتطلب استخدام عمودين ، يمكن عادةً تركيب الوحدات الأصغر التي يقل ارتفاعها عن 5 أمتار بشكل آمن على المباني مع عمود واحد فقط.
هذا التصميم يساعد على حماية الناس والحيوانات من الأذى، مع تقليل احتمالية الإصابة بالضرر.
المواصفات
| 10kva-333kva المحول المغمور بالزيت أحادي المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
