| الاسم التجاري: | WINLEY |
| رقم الطراز: | ZGD-200/35 |
| الـ MOQ: | وحدة 1 |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | علبة من الخشب المقاوم |
| شروط الدفع: | T/T |

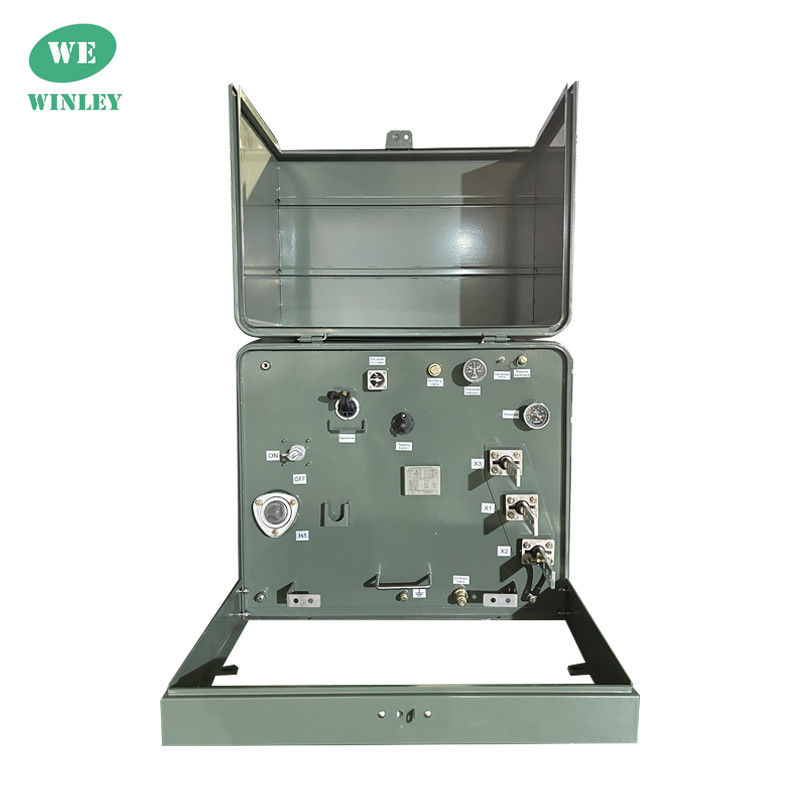

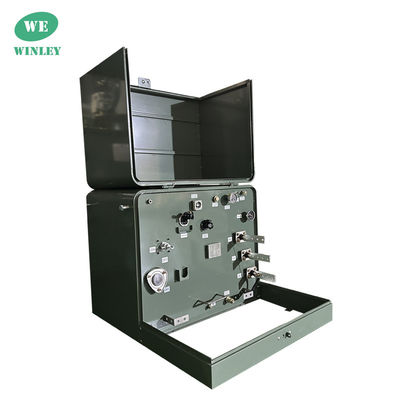

مسكن 200 كيلو فولت واحد المرحلة منصة تركيب محول توزيع النفط غمرة 34500 فولت إلى 120 فولت
المحولات ذات المرحلة الواحدة هي أجهزة كهربائية مضغوطة ومستقلة تستخدم في المقام الأول في البيئات السكنية والتجارية الخفيفة.تطبيقهم الرئيسي هو تخفيض الكهرباء عالية الجهد التي تزودها شركة المرافق إلى جهد أقل مناسبة للاستخدام المنزلي أو الشركات الصغيرة.
البيانات الرئيسية
| نوع المحول | صلبة، من النوع II |
| نوع تغذية المحول | تغذية شعاعية |
| المرحلة | مرحلة واحدة |
| السعة | 200 كيلو إف إيه |
| مجموعة المتجه | II6 |
| الجهد الأولي | 34500GrdY/19920 |
| البيان الأساسي | 200 كيلو فولت |
| الجهد الثانوي | 120/240 (L-N-L) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | DOE 2016 ، ANSI/IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الأبعاد* | 45.12''-W x 50.12''-D x 34.02''-H |
| الوزن الإجمالي (المليء بالسائل) * | 2806.88 باوند |
| الكفاءة | 99.20% |
الرسم
السمة
1) اثنين من الآبار العالمية عالية الجهد المشددة من الخارج لعملية تغذية الحلقة أو آبار واحدة مشددة من الخارج لعملية تغذية شعاعية
2) ثلاثة محاور منخفضة الجهد مقيدة خارجياً مع أدوات نحاسية مطوية ، بما في ذلك محطة محايدة معزولة بالكامل مع حزام الأرض القابل للإزالة
3)أقواس البوشينغ المنسوجة؛ أسفل حجرة الزيت المتدفقة
أدوات رفع من الفولاذ المقاوم للصدأ ذات الخيوط
4) جهاز تخفيف الضغط التلقائي
5) زيت معدني من نوع الكهرباء مع مثبط أكسدة
6) غطاء قابلة للإزالة مع دبوس المفاصل والبراميل المقاومة للتآكل من الصلب المقاوم للصدأ
7)غلاف من الفولاذ الخفيف والحافة القابلة للفصل مثبتة بأجهزة الفولاذ المقاوم للصدأ
8) دعامة تركيب الجهاز الأمامي
9) الأسطح العلوية المغطاة على غطاء الغطاء والزيت لمنع احتباس الماء
10) سدادة ملء الزيت / سدادة مستوى الزيت ؛ سدادة تصريف الزيت ؛ أحكام ترسانة الخزان
11) تجمع القفل المقاوم للتآكل مع المسامير الأمنية الخمسة الرأسية المقيدة ، والمكسرة العائمة وتوفير القفل
12)تسميات البوشينغ المكرسة أو المميزة
13) لوحة اسم من الألومنيوم المضخم محفورة بالليزر
14) تلبي أو تتجاوز المعايير الحالية ANSI و IEEE و NEMA و CSA و DOE حسب الاقتضاء
خصائص الأداء
السلامة والأمن: مغلقة في خزانات معدنية قابلة للتلاعب، هذه المحولات تعزز السلامة من خلال تقليل خطر الاتصال العرضي مع المكونات الكهربائية الحية.
سهولة الصيانة: تصميمها السهل السيطرة يسمح للعمال في مجال المرافق بفتح الخزانة بسرعة لإجراء صيانة وإصلاحات فعالة.
تنظيم الجهد: هذه المحولات ضرورية للحفاظ على مستويات الجهد، وضمان بقاء الكهرباء المقدمة للمنازل والشركات ضمن النطاق المطلوب.
توزيع الطاقة: بمثابة مكون حيوي لشبكة توزيع الكهرباء، فإنها تسهل التوصيل الفعال والآمن للكهرباء من شبكة الكهرباء إلى المستخدمين النهائيين.
التخصيص: يمكن تخصيص المحولات المثبتة على منصة مرحلة واحدة لتلبية الاحتياجات المحددة ، بما في ذلك قدرات الطاقة المختلفة لتناسب الأحياء أو المرافق المختلفة.
موثوقية ومتانة: تم تصميم هذه المحولات لضمان الموثوقية على المدى الطويل، وتتطلب الحد الأدنى من الصيانة وهي مصممة لتستمر لسنوات عديدة، مما يضمن إمدادات الطاقة دون انقطاع.
المواصفات
| Sتحديدات المحول المثبت على عتبة | ||||||||
| التصنيف | الجهد العالي ((kV) | لا فقدان للحمولة | على الحمل الخسارة | الطول | عمق | العرض | وزن الزيت ((كيلوغرام) | الوزن الإجمالي ((kg) |
| (kVA) | (ملم) | (ملم) | (ملم) | |||||
| 15 كيلو فاي | 34.5/19.92 13.8/8 13.2/76 12.47 / 7.2 أو غيرها |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 كيلو فاي | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 كيلو إف آي | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 كيلو إف آي | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 كيلو فاي | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 كيلو إف آي | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 كيلو فاي | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 كيلو فاي | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
