75 كيفا محول مثبت على منصة 3 مراحل مملوء بالسائل 13.2 كيلو فولت DOE 2016 كفاءة UL / cUL معتمدة

تقدم وينلي خط كامل من محولات التوزيع المملوءة بالسائل ثلاثية المراحل التي تلبي معايير ANSI®/IEEE® المعمول بها.مع فولتات عالية تصل إلى 34.5 كيلو فولت ومعايير تصل إلى 5,000 كيلو فولت.تم تصميم المحولات التجارية ثلاثية المراحل ذات الطراز الحجري من نوع WINLEY للتركيب في الهواء الطلق على منصة خرسانية وتوفير توزيع الطاقة تحت الأرض للخدمات التجاريةوالحمل الصناعي والمؤسسي.

البيانات الرئيسية

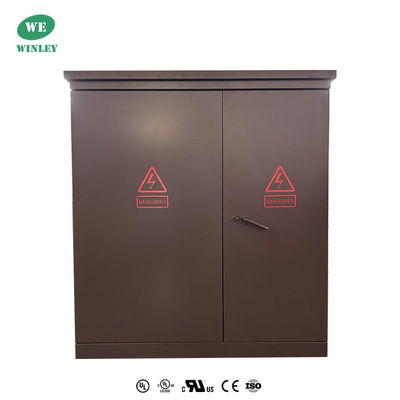

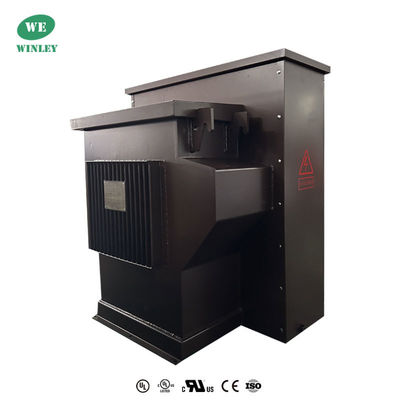

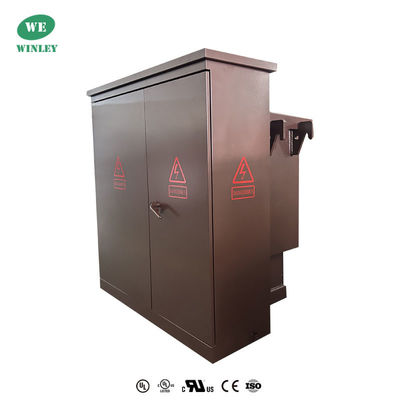

صور المنتج

الرسومات التقنية

الخصائص القياسية

• عمل 60 هرتز
• 65 درجة مئوية متوسط ارتفاع الملف.
• ترتيبات التغذية الشعاعية والحلقة.
• المصابين و النوع المفعم من محطات HV الأمامية
• HV BIL 45 150 كيلو فولت (جبهة ميتة) 200 كيلو فولت (جبهة حية).
• LV BIL 30 60 كيلو فولت.
• إغلاق ثلاث نقاط لباب الجهد المنخفض.
• باب عالي الجهد، والذي لا يمكن فتحه إلا بعد فتح الباب منخفض الجهد.
• الحائط الصلب الصلب.
• مخزن المحول مصفح من الغطاء إلى القاعدة.
• لوحة اسم دائمة.
• إعداد لملء غطاء أنبوب NPT بطول 1 بوصة.
• وسائط التربة في خزانات ANSI.
• صمام تصريف واحد بوصة و عينة.
• صمام تخفيف الضغط التلقائي (35 SCFM).
• مبدل الصنابير مع (2) 2.5% الصنابير كاملة السعة أعلى وأقل من الاسمية.
• فتحة يد واحدة 10 × 18 (أو 14 × 25) في غطاء خزان المحول.
• تم تصميمها وتصنيعها واختبارها وفقًا لأحدث معايير ANSI.

هيكل المنتج

1) جزء المحول وجزء خزانة التحكم من الإصدار الأمريكي، حيث أن جزء المحول هو هيكل مغلق بالكامل،والزيت العازل يمكن أن يكون نوعين من زيت نقطة الإشعال العالية أو زيت عادي.

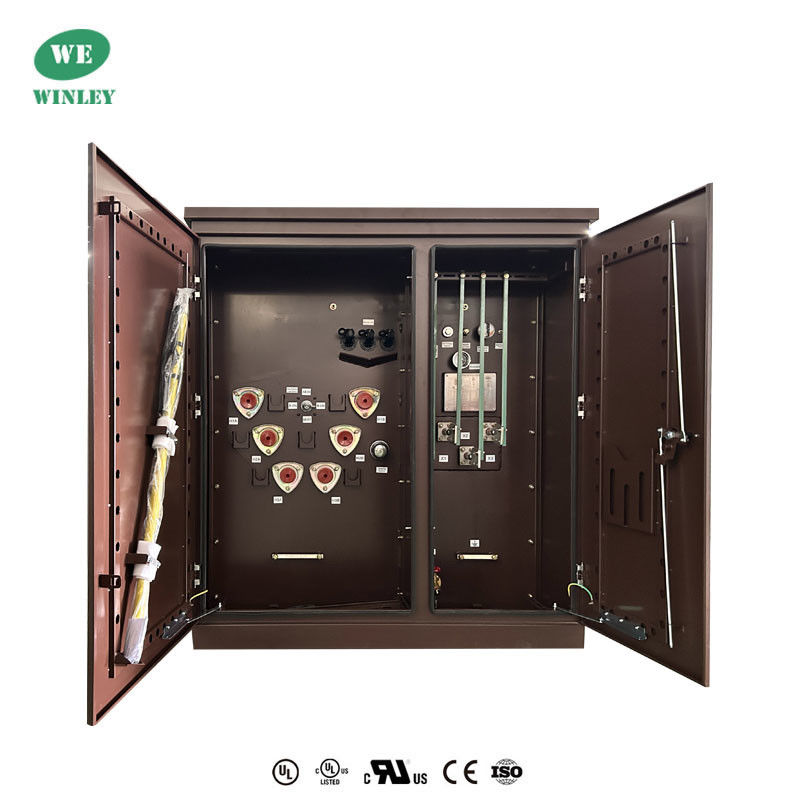

2) قسمت خزانة التحكم إلى غرفة عالية الجهد وغرفة منخفضة الجهد.

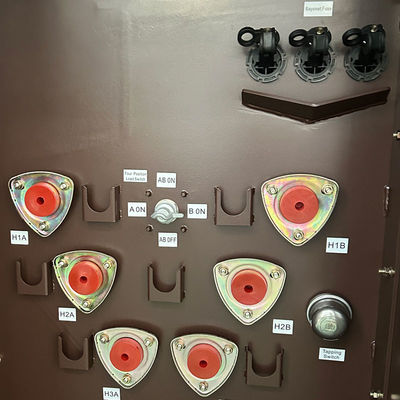

3)غرفة الجهد العالي مجهزة بـ: سدادة كابل الجهد العالي، وموقف للبرق، ومقبض تشغيل مفتاح الحمل، ومقبض مفتاح الصنبور غير الإثارة، والصمام اللاصق، وصمام إطلاق الضغط،مقياس الحرارة، مقياس الضغط، مقاييس موقع الزيت، سدادات ملء الزيت، صمامات تصريف الزيت، وما إلى ذلك، مفاتيح الحمل، مبادلات الصنبور إيقاف الإثارة، مصابيح الشبكة، وما إلى ذلك.جميعها غارقة في زيت المحول مع قلب المحوليتم توصيل كابل الجهد العالي والتحول بواسطة أجهزة توصيل الكابلات.
4) يمكن تثبيت جانب الجهد المنخفض مع مفكّكات الهواء، محولات التيار، فضلاً عن عدادات الطاقة الكهربائية، أمتار وفولتمتر،ويمكن تكوين دوائر الإخراج وأجهزة تعويض السعة وفقا لاحتياجات المستخدم.

المواصفات

عملية الإنتاج

الأسئلة الشائعة

1س: هل يمكنني الحصول على طلب عينة؟

ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.

2س: ما هو وقت التوصيل؟

ج: وقت الإنتاج الجماعي 15-25 يوما.

3س: كم مدة الضمان؟

ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت

4س: هل الـ OEM/ODM متاح؟

ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.

خدمات مخصصة:

a. لون مخصص ووظيفة خاصة.

ب. صندوق مخصص.

(ج) طباعة شعار العميل.

d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.

5س: كيفية السيطرة على جودة المنتجات؟

ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.

لماذا اخترنا

• تتراوح نطاق المنتجات من 45KVA إلى 5500 KVA ، مع فولت تصنيفية تصل إلى 34.5 KV ، تتوافق مع أو تتجاوز المعايير مثل DOE 2016 ، IEEE / ANSI ، CSA,IEC,الـ"نيما"
• تحتوي المنتجات على شهادة UL / cUL (رقم الشهادة: UL-US-2431836-0 ، UL-CA-2423202-0) ويمكن الحصول على UL (إذن الشريك) بناءً على طلبات العملاء.
• منتجاتنا يتم تصديرها بكميات كبيرة إلى مناطق مثل أمريكا الشمالية والفلبينجنبا إلى جنب مع الخدمة المهنية والموثوقة بعد البيعيضمن تسليم سريع في غضون 7 إلى 35 يوما.
