| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-167/12.47 |
| الـ MOQ: | 1unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

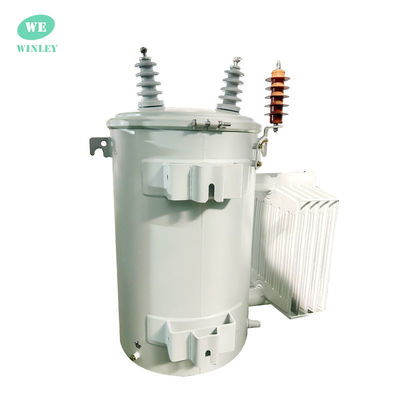

167 كيلو فولت محول توزيع مثبت على قطب واحد مرحلة واحدة خطوة إلى أسفل 12.47 كيلو فولت غمر بالزيت معيار IEEE
يتم تصنيع محولات WINLEY ذات المرحلة الواحدة المثبتة على القطب في الطاقة القياسية تصل إلى 333 كيلو فولت.
تم تصميم محول WINLEY المثبت على القطب واختباره وفقًا للمعايير بما في ذلك ANSI / CSA ، IEEE c.57، و IEC60076 حسب الاقتضاء.
عادة ما يتم تركيب الأسطوانات أحادية المرحلة مباشرة على أعمدة خشبية أو خرسانية لتطبيقات متعددة السيناريوهات مثل حمولات التوزيع العلوية السكنية والحمولات التجارية الخفيفة ،ويقسمون عادة إلى أنواع تقليدية و CSP
المحول المثبت على القطبالبيانات الرئيسية
| المرحلة | مرحلة واحدة |
| السعة | 167 كيلوواط |
| الجهد الأولي | 7200/12470GrdY (2 سلك) |
| البيان الأساسي | 95 كيلو فولت |
| الجهد الثانوي | 120/240 فولت (L-L-N) |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| الكفاءة | تلبي معايير وزارة الطاقة 2016 |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الكفاءة | 99.15% |
| لا فقدان الحمل (في واط) | +/- 445 واط |
| خسارة الحمل الكامل (في واط) | +/- 1,820 واط |
المحول المثبت على القطبالهيكل
1أغطية الخزان لديها أجهزة البورسلين عالية الجهد والتي تأتي مع محطات الحلقات، والتي يمكن أن تستوعب إما كابلات الألومنيوم أو النحاس.
2الهيكل الدائري للخياطة من غطاء الخزان يضمن توزيع التوتر حتى والخزين الموثوق بها.
3المسامير الحلقية على جدار الخزان تعمل كحافظة منخفضة الجهد ومحطة وهي مغلفة بالقصدير.
4هذا البند يأتي مع صمام تخفيف الضغط الذي هو قادر على الختم الذاتي.
5وفقًا لمعايير ANSI ، فإن خطافات تعليق المحول في الجزء العلوي والسفلي تتوافق.
6المحطة الأرضية على الخزان هي محطة الأرضية الحلقة.
رسم المحول المثبت على القطب
المحول المثبت على القطبالمواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
الملحقات
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
