| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-100/34.5 |
| الـ MOQ: | 1unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

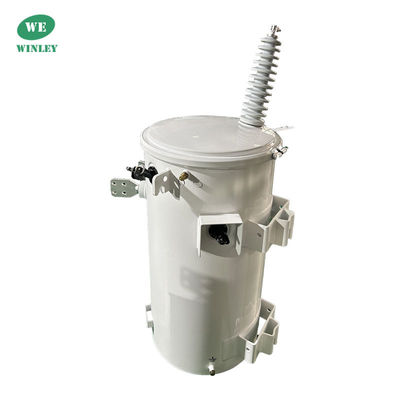

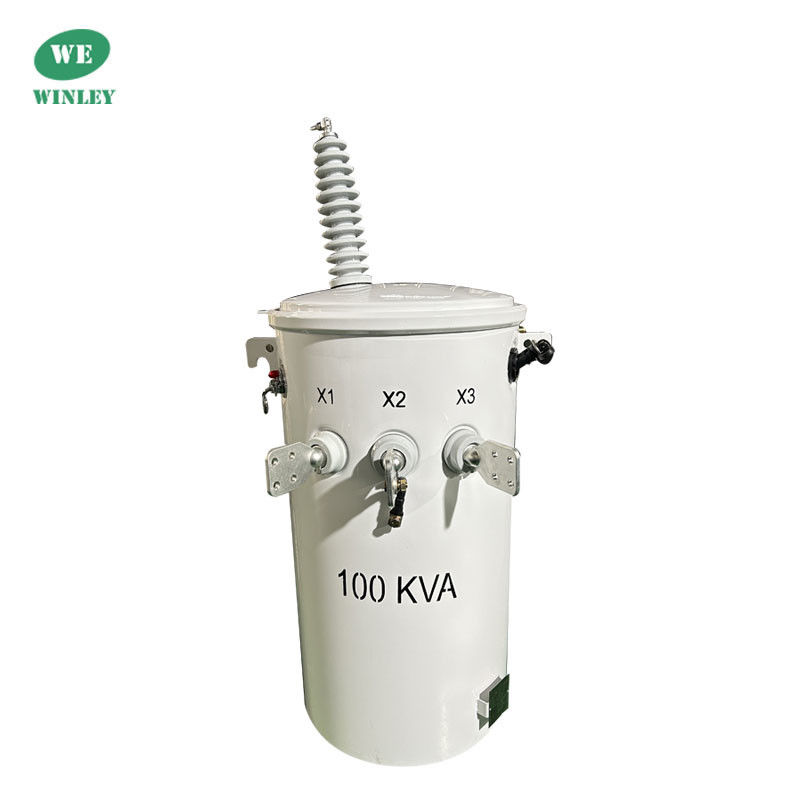

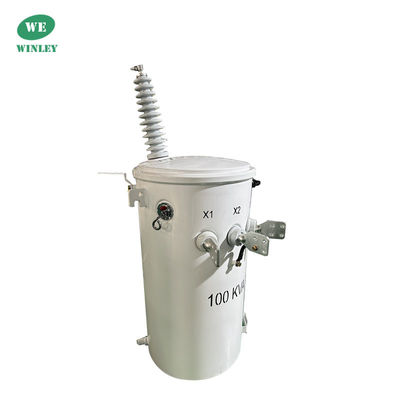

100KVA محول توزيع واحد المرحلة مثبت على القطب مزدوج الجهد خطوة إلى أسفل 34.5KV إلى 120V
الهيكل
البيانات الرئيسية
| المرحلة | مرحلة واحدة |
| السعة | 100 كيلوواط |
| الجهد الأولي | 34500GrdY/19920 |
| الجهد الثانوي | 120/240 فولت (L-N-L) |
| الفازور الثانوي | مزدوج الملفوفة مرحلة واحدة |
| البيانات الثانوية | 30 كيلو فولت |
| التكرار | 60 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| فئة التبريد | أونان؛ متبريد ذاتياً |
| معايير الكفاءة | معايير وزارة الطاقة 2016، تلبي معايير ANSI/IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| مستوى الصوت | 50 ديسابايت |
| المواد الأساسية | الصلب الموجه للحبوب |
| مادة الخزان | الفولاذ المطلي |
| الأبعاد* | 30.70''-W x 31.85''-D x 47.20''-H |
| الكفاءة | 99.00% |
| لا فقدان الحمل (في واط) | +/- 270 واط |
| خسارة الحمل الكامل (في واط) | +/- 1,250 واط |
رسومات المنتج
السمات الرئيسية:
* خيار متاح من سائل FR3 لزيادة السلامة من الحرائق أو زيت معدني الكهرباء
* تلبي أو تتجاوز معايير الصناعة بما في ذلك ANSI و NEMA و DOE كفاءة الطاقة
* تم تصميمها مع تصميم النوع المتشابك من قبل EPRI لمقاومة أكبر لارتفاعات الجهد المنخفضة
* البوليمر منخفضة الجهد المقابس هي القياسية في 5-50 kVA
* النواة والملفات المصممة لتحقيق موثوقية عالية ومعدلات فشل حقل منخفضة: متوفرة في الفولاذ الكهربائي أو غير المتحرك الموجه نحو الحبوب
* تصميم غطاء مقبّب وشريط غطاء تشكيل توفر زيادة القدرة على مقاومة الضغط، والقضاء على الزائدة من البوشينغ وتحسين الاحتفاظ الغطاء
* تصميم البوشينغ عالية الجهد يحسن حماية الصمامات والختم
*يمكن تكوينها مع مواصفات خدمة المرافق الريفية (RUS)
المواصفات
| مقيّم السعة (KVA) |
الجهد العالي (V) |
الجهد المنخفض (V) |
خسارة بدون حمولة (و) |
الخسارة أثناء الحمل (و) |
الكفاءة(%) | البعد هـ*د*و ((م) |
الوزن (ب) |
||
| 10 | 34500/19920 فولت 13800/7957 فولت 13200/7620 فولت 12470/7200 فولت أو غيرها |
120-240 فولت 240-480 فولت 347 فولت 600 فولت |
36 | 120 | 98.7 | 500 | 525 | 885 | 330 |
| 15 | 50 | 195 | 98.82 | 520 | 565 | 905 | 462 | ||
| 25 | 80 | 290 | 98.95 | 560 | 590 | 935 | 567.6 | ||
| 37.5 | 105 | 360 | 99.05 | 610 | 625 | 935 | 748 | ||
| 50 | 135 | 500 | 99.11 | 635 | 675 | 1035 | 869 | ||
| 75 | 190 | 650 | 99.19 | 745 | 840 | 1035 | 1056 | ||
| 100 | 210 | 850 | 99.25 | 770 | 965 | 1135 | 1166 | ||
| 167 | 350 | 1410 | 99.33 | 795 | 890 | 1335 | 1496 | ||
| 250 | 500 | 2000 | 99.39 | 1080 | 1030 | 1390 | 2816 | ||
| 333 | 350 | 2500 | 99.43 | 1140 | 1060 | 1450 | 3410 | ||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
