| الاسم التجاري: | WINLEY |
| رقم الطراز: | D-167/5 |
| الـ MOQ: | 1unit |
| السعر: | $1000-$10000 |
| تفاصيل التعبئة: | Plywood case |
| شروط الدفع: | T/T |

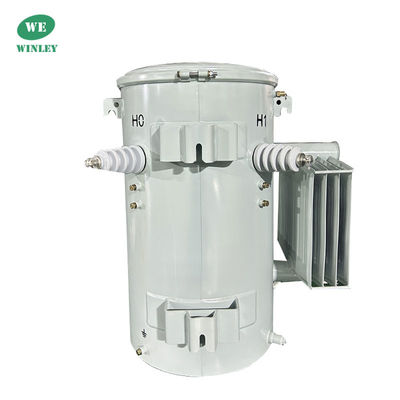

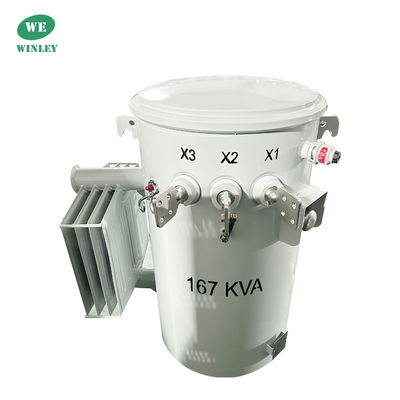

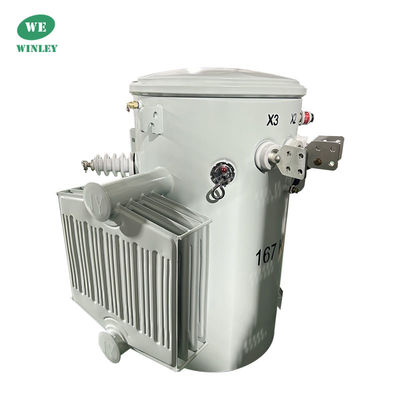

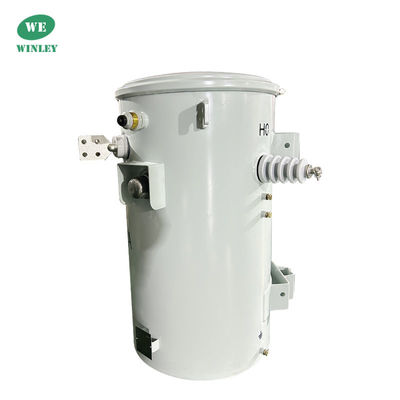

CSP نوع 167Kva محول مثبت على قطب توزيع مرحلة واحدة 4160V غمر بالزيت ANSI IEEE CSA Standard
عادة ما يتم تركيب الأسطوانات أحادية المرحلة مباشرة على أعمدة خشبية أو خرسانية لتطبيقات متعددة السيناريوهات مثل حمولات التوزيع العلوية السكنية والحمولات التجارية الخفيفة ،ويقسمون عادة إلى أنواع تقليدية و CSP
تم تصميم محول WINLEY المثبت على القطب واختباره وفقًا للمعايير بما في ذلك ANSI / CSA ، IEEE c.57، و IEC60076 حسب الاقتضاء.
المحول المثبت على القطبالبيانات الرئيسية
| نوع المحول | محول التوزيع العلوي CSP |
| المرحلة | مرحلة واحدة |
| السعة | 167 كيلوواط |
| الجهد الأولي | 4160GrdY/2400 |
| الجهد الثانوي | 240/480 فولت (L-N-L) |
| التكرار | 100 هرتز |
| ارتفاع درجة الحرارة | 65 درجة مئوية |
| تصنيف العزل | فئة E العزل - 120 درجة مئوية، 248 درجة فهرنهايت |
| الهواء القسري (مروحة) | لا شيء |
| فئة التبريد | KNAN؛ التبريد الذاتي |
| معايير الكفاءة | تلبي معايير وزارة الطاقة 2016 ، تلبي معايير ANSI / IEEE |
| تصنيف K-Factor (التخفيف التناغمي) | K-1 (المعيار) |
| سائل العزل | FR-3 النفط |
| مادة التلف | النحاس |
| تصنيف درجة حرارة البيئة | 40 درجة مئوية |
| الأبعاد* | 38.8''-W x 31.2''-D x 46.3''-H |
| الوزن الإجمالي (المليء بالسائل) * | 1563 باوند |
المحولات CSP والمحولات التقليدية تختلف في عدة طرق هامة
1الكفاءة
يمكن لمحولات CSP تحقيق كفاءة تصل إلى 99٪ ، في حين تصل المحولات التقليدية عادة إلى حوالي 95٪. هذه الكفاءة العالية تترجم إلى انخفاض خسائر الطاقة.
2الحجم والوزن
محولات CSP أصغر بكثير وأخف وزنا من المحولات التقليدية ، مما يسهل تركيبها ودمجها في بيئات مختلفة.
3كثافة الطاقة
تظهر محولات CSP كثافة طاقة أعلى ، مما يمكنهم من التعامل مع مستويات طاقة أعلى ضمن عامل شكل أكثر تكثيفًا. هذه الخصائص مفيدة للتطبيقات المحدودة في المساحة.
4وقت الاستجابة
تستجيب محولات CSP بسرعة أكبر بكثير لتغيرات الحمل مقارنة بالمحولات التقليدية. هذه الاستجابة السريعة تجعلها مثالية للتطبيقات ذات الأحمال المتقلبة.
5المرونة
توفر محولات CSP مرونة متزايدة في نطاقات الجهد المدخل والمخرج ، مما يسمح لمجموعة أوسع من التطبيقات في الأنظمة الكهربائية المختلفة.
6الموثوقية
تحسن محولات CSP الموثوقية وتقلل من فرص الفشل والوقت المتوقف بالمقارنة مع النماذج التقليدية. وهذا يؤدي إلى أداء أكثر اتساقًا وتقليل الصيانة.
7التكلفة
يمكن أن تكون محولات CSP أكثر فعالية من حيث التكلفة على المدى الطويل بسبب كفاءتها وخفض احتياجات الصيانة ، على الرغم من التكاليف الأولية المحتملة الأعلى.
الاستنتاج
باختصار ، توفر محولات CSP العديد من المزايا على المحولات التقليدية ، بما في ذلك كفاءة أعلى ، وتقليل الحجم والوزن ، وكثافة طاقة أكبر ، وأوقات استجابة أسرع ،زيادة المرونة، وتحسين الموثوقية. هذه المزايا تجعل محولات CSP خيارًا قيمًا في التطبيقات الكهربائية الحديثة.
الخصائص القياسية
هذا النوع من المحولات هي نوع CSP، والتي يمكن أن تحمي نفسها من الرعد والبرق،الدائرة القصيرة وحماية خط العبور والتوزيع من الفشل الحالي بسبب خلل التشغيل الذاتي.
باستثناء بعض أوجه التشابه مثل خزان الأسطوانات، والخطافات، وأجهزة الرفع، وأجهزة الترسيم، ولوحات الأسماء، والقلب، والتلف مع النوع التقليدي.هذا النوع من المحولات له خصائص وأجهزة على النحو التالي:
1) واحد أو اثنين من البوشينج عالية الجهد على الغطاء مع فيوز.
2) يتم تثبيت أحد أو اثنين من المعتقلين على جدار الخزان ، الذي يقع نهايته العلوية بالقرب من غطاء الجهد العالي ، ويرتبط بالغطاء بواسطة شريط نحاسي.واحد مفاتيح مفاتيح ثانوية فوق التلف في داخل الخزان، وهذه هي مقبض التشغيل، إعادة تشغيل الحمل الزائد و ضوء الإشارة.
3) يتم تدريب البوشينغ منخفضة الجهد من جدار الخزان، ويتم تثبيت جهاز الأرض إلى وضع X2.
المقابس تؤدي إلى الخارج من خلال المقابس عالية الجهد، الطرف الآخر هو اتصال الأرض.
4) يتم تصنيع جميع الوحدات وفقًا لـ IEC60076 ، ANSI/IEEEC57.12.20، CSA C2.1-06، CSA C2.2-06 وما إلى ذلك
[هيكل نوع CSP]
[هيكل النوع التقليدي]
رسم المحول المثبت على القطب
التصنيفات
المحول المثبت على القطبالمواصفات
| 10kva-500kva محول غمر زيت واحد المرحلة | ||||||
| القيمة الاسمية للأسهم ((kVA) | عالية | الجهد المنخفض ((v) | رمز الاتصال | المعيار | عائق الدائرة القصيرة ((%) | الكفاءة |
| الجهد ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/ DOE | 1.8 إلى 8% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
عملية الإنتاج
الأسئلة الشائعة
1س: هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة.
2س: ما هو وقت التوصيل؟
ج: وقت الإنتاج الجماعي 15-25 يوما.
3س: كم مدة الضمان؟
ج: 24 شهرا من B/L. إذا كانت هناك أي مشاكل في الملحقات، فقط قدم صور الملحقات المتضررة، ثم سنقدم خدمة مجانية. وفقا لعدد المنتجات،سوف نقدم ملحقات متضررة بسهولة مجاناًيمكننا أيضاً تقديم الدعم التقني إذا احتجت
4س: هل الـ OEM/ODM متاح؟
ج: نعم،إنه كذلك! نحن مصنعون مع فريق البحث والتطوير الخاص بنا، يمكننا تخصيص المنتجات وفقًا لرسم العميل أو متطلباته.
خدمات مخصصة:
a. لون مخصص ووظيفة خاصة.
ب. صندوق مخصص.
(ج) طباعة شعار العميل.
d. أفكارك الأخرى عن المنتج، يمكننا مساعدتك في تصميمها ووضعها في الإنتاج. يجب تأكيد الخدمات المخصصة أعلاه قبل الإنتاج.
5س: كيفية السيطرة على جودة المنتجات؟
ج: شركتنا تمتلك التكنولوجيا الأساسية ، جميع أنواع المنتجات تحمل شهادة CE. لدينا مهندسين محترفين. الموظفين مطلوبون بدقة لجعل المنتجات وفقا للرسومات.كل عملية لديها مدربين فنيينسوف يقوم مشرفو مراقبة الجودة بتفتيش الإنتاج بانتظام. سنقوم باختبارات أداء المنتجات أثناء الإنتاج، واختبارات جودة شاملة عندما يتم الانتهاء من المنتجات.
|
